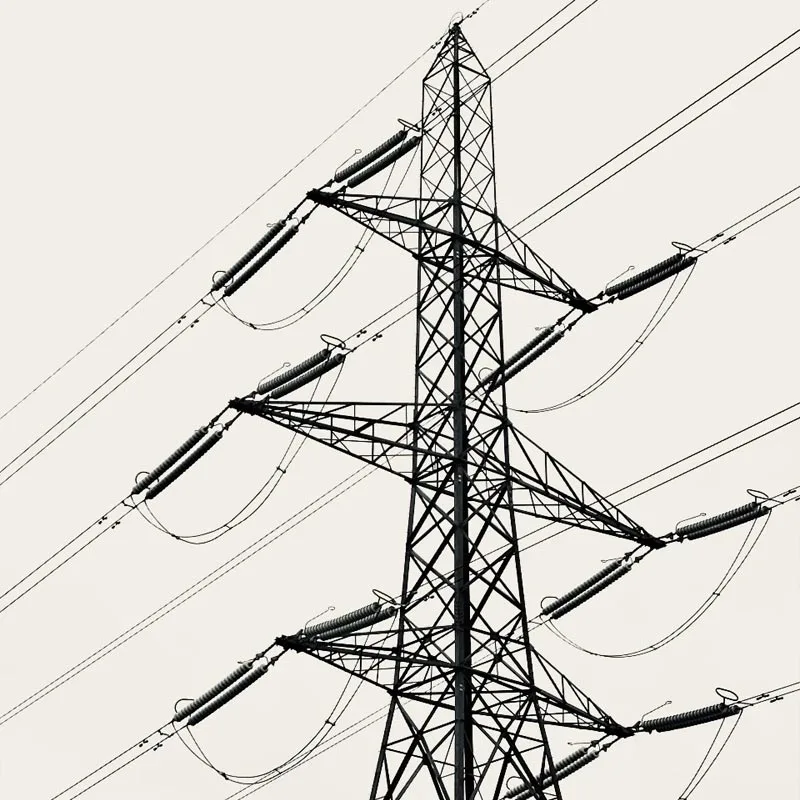

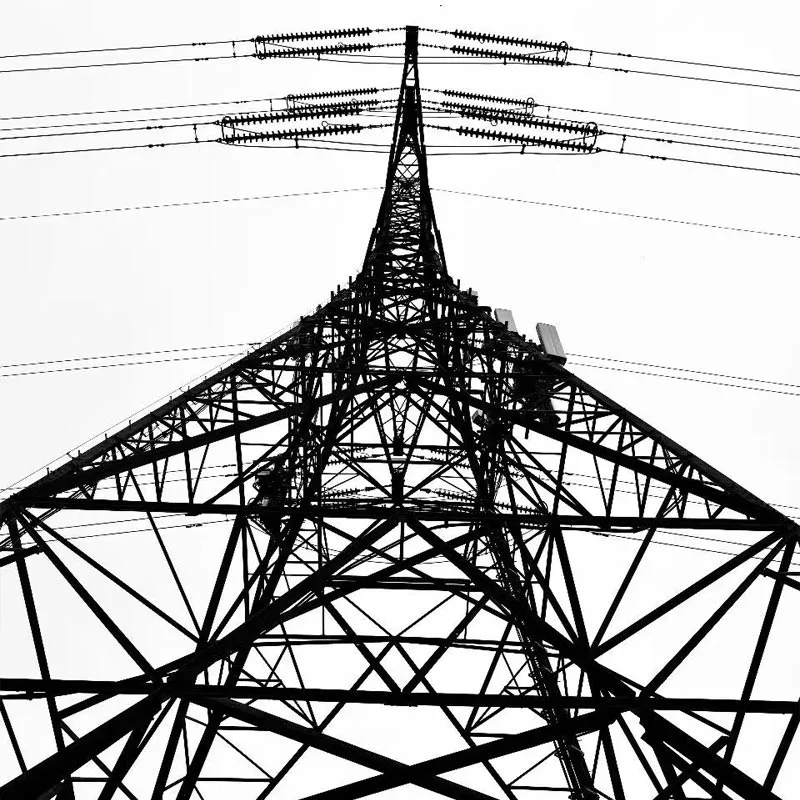

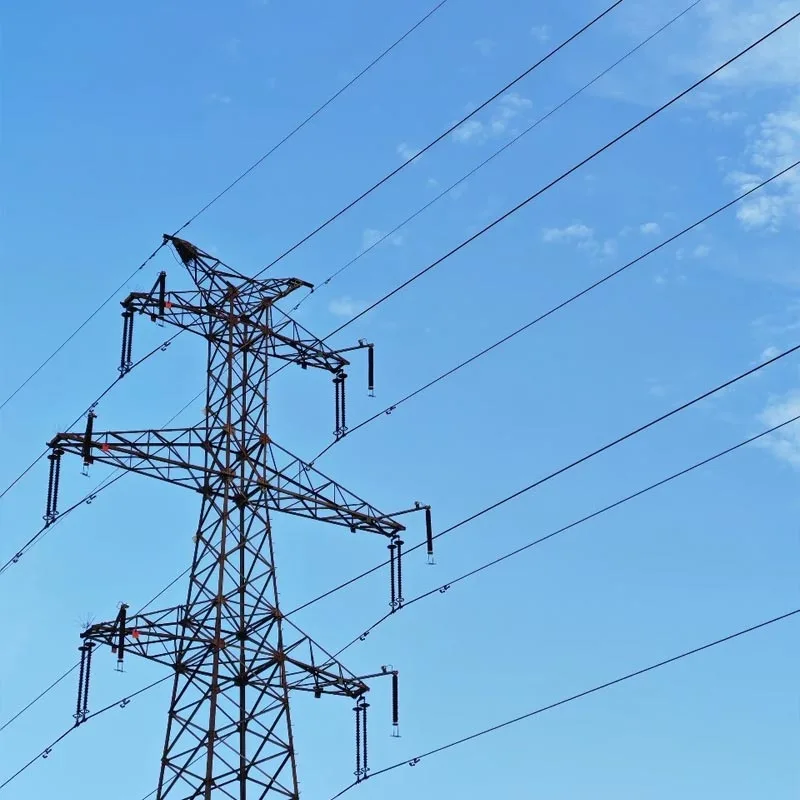

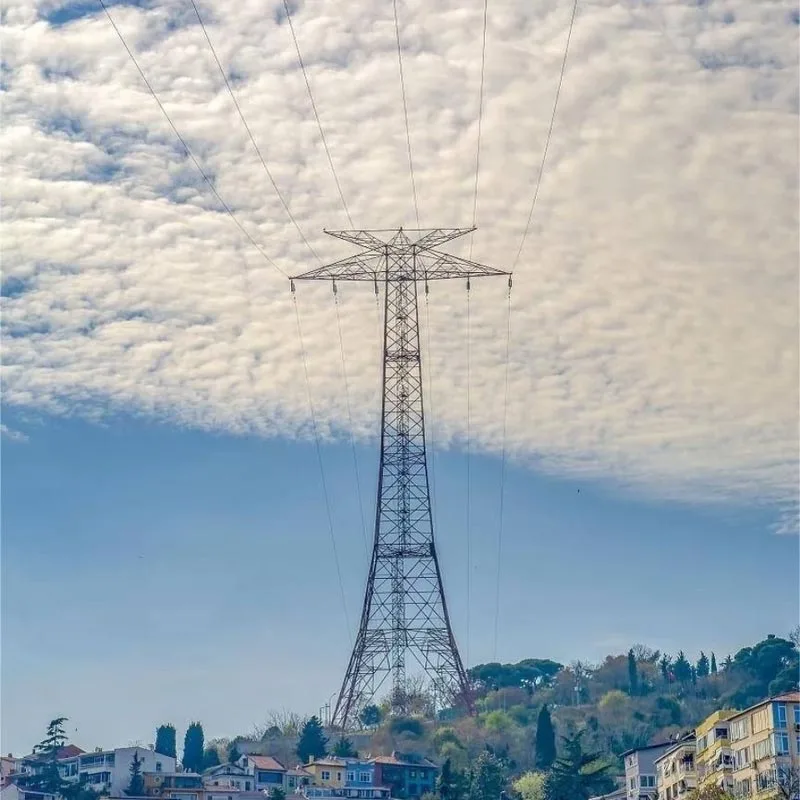

हाई वोल्टेज स्टील पाइप टॉवर

क़िंगदाओ अनबांग न्यू एनर्जी हाई-वोल्टेज स्टील ट्यूबलर टॉवर एक कोर ट्रांसमिशन सपोर्ट उपकरण है जो एकीकृत होता है "डिज़ाइन-विनिर्माण-स्थापना-सेवा"। विशेष रूप से 10kV-1000kV हाई-वोल्टेज के लिए इंजीनियर किया गया, अति उच्च वोल्टेज (यूएचवी), और अतिरिक्त-उच्च-वोल्टेज विद्युत पारेषण लाइनें, यह जाली प्रकार सहित कई संरचनात्मक प्रकारों को कवर करती है, एकल-स्तंभ पतला प्रकार, और संकीर्ण-आधार संयुक्त प्रकार।

"2022 के शीर्ष 10 स्टील पाइप पोल उद्यम" के रूप में कंपनी 20 मुख्य पेटेंट, 50,000 टन की वार्षिक उत्पादन क्षमता और राष्ट्रीय/उद्योग में प्रमाणपत्रों पर निर्भर करता है जीबी/टी 2694 और जीबी 50205 जैसे मानक।

उत्पाद Q355B/Q420/Q460 ग्रेड उच्च शक्ति वाले स्टील को अपनाता है, जिसमें विशेषता है हॉट-डिप गैल्वनाइजिंग एंटी-जंग, पेटेंट वेल्डिंग तकनीक और प्रबलित संरचनात्मक डिजाइन।

यह काम कर सकता है स्थिर रूप से तूफान-प्रवण क्षेत्रों, भारी हिमपात वाले क्षेत्रों और शहरी प्रतिबंधित गलियारों जैसे जटिल परिदृश्यों में, प्रदान करना सुरक्षित और बिजली, संचार, औद्योगिक और अन्य क्षेत्रों के लिए विश्वसनीय बिजली पारेषण समाधान, और है दुनिया भर में सैकड़ों ग्राहकों को सफलतापूर्वक सेवा प्रदान की। दोनों को ग्राहकों से काफी प्रशंसा मिली।

मुख्य लाभ

स्थिर संरचना के लिए पेटेंट अधिकारिता

मुख्य पेटेंटों का विशेष स्वामित्व शामिल है "शक्ति के लिए प्रबलित संरचना टॉवर स्टील घटक" और "एंगल स्टील टॉवर बेस के लिए विशेष वेल्डिंग फिक्स्चर"। त्रिकोणीय स्थिर समर्थन के माध्यम से डिज़ाइन और छेद-मुक्त सुदृढीकरण तकनीक, शरीर की ताकत को नुकसान पहुंचाए बिना असर क्षमता को बढ़ाया जाता है।

द वेल्डिंग फिक्सचर स्टील प्लेटों की विभिन्न विशिष्टताओं की स्थिति के अनुकूल है; वेल्ड गैर-विनाशकारी होते हैं परीक्षण, उच्च संयुक्त कठोरता और न्यूनतम विलक्षणता सुनिश्चित करना। इसकी पवन कंपन और बर्फ रोधी क्षमताएं हैं पारंपरिक उत्पादों से काफी बेहतर।

लंबे समय तक सेवा जीवन के लिए उच्च शक्ति और संक्षारण प्रतिरोध

मुख्य सामग्रियां निम्न-मिश्र धातु हैं उच्च शक्ति वाला स्टील। द गर्म-डुबकी गैल्वेनाइज्ड कोटिंग की मोटाई 85μm से कम नहीं है, और बंद स्टील पाइप संरचना प्रभावी ढंग से रोकता है पानी और धूल का संचय, 30 वर्षों से अधिक की संक्षारण-रोधी सेवा जीवन प्राप्त करना।

कड़ाई से नियंत्रित छड़ी झुकना डिग्री (≤2‰ लंबाई) और अंडाकारता (≤2D/1000) उच्च नमक स्प्रे जैसे कठोर वातावरण के लिए अनुकूलनशीलता सुनिश्चित करते हैं उत्तर पश्चिमी चीन में तटीय क्षेत्र और तेज़ हवा और रेत, दैनिक रखरखाव कार्यभार का केवल 1/3 पारंपरिक लोहे की मीनारें.

इष्टतम फर्श स्थान के साथ परिदृश्य अनुकूलनशीलता

एकाधिक संरचनात्मक विकल्प उपलब्ध हैं (संकीर्ण-आधार)। संयुक्त प्रकार, एकल-स्तंभ पतला प्रकार)। सिंगल-ट्यूब टावर के लिए केवल गोलाकार नींव की आवश्यकता होती है, जिससे फर्श की जगह अधिक कम हो जाती है एंगल स्टील टावरों की तुलना में 60% से अधिक, शहरी पावर ग्रिड परिवर्तन, औद्योगिक पार्कों के लिए बिल्कुल उपयुक्त और अन्य गलियारा-प्रतिबंधित परिदृश्य।

सुव्यवस्थित स्टील पाइप क्रॉस-सेक्शन में कम हवा प्रतिरोध गुणांक होता है, तूफान-प्रवण क्षेत्रों और लंबी अवधि वाले खंडों (नदी/घाटी क्रॉसिंग) में हवा के भार को 30% तक कम करना। यूएचवी परिदृश्यों के लिए, द टावर की ऊंचाई 130 मीटर और टावर का वजन 260 टन तक पहुंच सकता है, जो डबल-सर्किट पावर की आवश्यकताओं को पूरा करता है संचरण.

कुशल डिलीवरी के लिए पूर्ण-श्रृंखला सेवा

"अनुकूलित डिज़ाइन-फ़ैक्टरी" की टर्नकी सेवाएं प्रदान करता है प्रीफैब्रिकेशन-ऑन-साइट असेंबली"। 50,000㎡ उत्पादन आधार तेजी से बड़े पैमाने पर उत्पादन की गारंटी देता है।

परिष्कृत को अपनाना उच्च शक्ति वाली नायलॉन रस्सी उत्थापन जैसी निर्माण योजनाएं, स्थापना चक्र की तुलना में 20% कम है उद्योग औसत. नींव डिजाइन और घटक अनुकूलन सहित पूर्ण-प्रक्रिया तकनीकी सहायता प्रदान की जाती है।

अनुप्रयोग परिदृश्य

विद्युत पारेषण क्षेत्र: 110kV-1000kV UHV/अतिरिक्त-उच्च-वोल्टेज विद्युत पारेषण लाइनें और सबस्टेशन संरचनाएं, आंतरिक मंगोलिया, गुआंग्शी और अन्य क्षेत्रों में अंतर-क्षेत्रीय ऊर्जा संचरण परियोजनाओं के लिए विशेष रूप से उपयुक्त।

शहरी एवं औद्योगिक परिदृश्य: शहरी पावर ग्रिड उन्नयन, औद्योगिक पार्क बिजली वितरण, और 10kV पावर चार्जिंग और स्वैपिंग स्टेशनों के लिए ट्रांसमिशन परियोजनाएं। संकीर्ण-आधार डिज़ाइन भूमि अधिग्रहण लागत को कम करता है और घने भवन जटिल वातावरण के अनुकूल हो जाता है।

जटिल जलवायु एवं भू-भाग: तूफान-प्रवण तटीय क्षेत्र, दक्षिण-पश्चिम में भारी हिमपात वाले क्षेत्र चीन, तेज़ हवा उत्तर पश्चिम गोबी में गति क्षेत्र, साथ ही नदी/घाटी क्रॉसिंग जैसे लंबी अवधि के ट्रांसमिशन खंड।

बहु-उद्योग अनुकूलन: संचार बेस स्टेशन समर्थन, रेडियो और टेलीविजन टावर, और विशेष शक्ति सेना के लिए ट्रांसमिशन सुविधाएं। विभिन्न विशिष्टताओं की अनुकूलन योग्य टॉवर संरचनाएँ उपलब्ध हैं विशिष्ट आवश्यकताओं को पूरा करें।

विशेष विवरण पैरामीटर

अक्सर पूछे जाने वाले प्रश्न (FAQ)

1. क्या हाई-वोल्टेज स्टील ट्यूबलर टावरों की लागत पारंपरिक कोण स्टील टावरों की तुलना में अधिक है?

प्रारंभिक विनिर्माण लागत थोड़ी अधिक है, लेकिन व्यापक लागत अधिक लाभप्रद है! इस्पात ट्यूबलर टावर हल्का है (समान भार के तहत 30% वजन कम करता है), जिससे नींव निर्माण लागत कम हो जाती है 20%-40%.

30 वर्ष तक की संक्षारण-रोधी सेवा जीवन के साथ, बाद में रखरखाव की लागत केवल 1/3 है पारंपरिक कोण इस्पात टावर। इसके अलावा, इसका कॉम्पैक्ट फ्लोर स्पेस भूमि अधिग्रहण की लागत को काफी कम कर देता है शहरी क्षेत्रों में, जिसके परिणामस्वरूप दीर्घकालिक उपयोग में बहुत अधिक लागत-प्रभावशीलता होती है।

2. यूएचवी लंबी अवधि की परियोजनाओं में टावर की स्थिरता और सुरक्षा कैसे सुनिश्चित करें?

यूएचवी लंबी अवधि के टावर जाली-प्रकार की प्रबलित संरचनाओं को अपनाते हैं, जिनमें मुख्य सामग्री Q460 उच्च शक्ति वाले स्टील से बनी होती है। बल वितरण को 3डी परिमित तत्व विश्लेषण के माध्यम से अनुकूलित किया गया है, और जोड़ों को प्रतिच्छेद करके डबल-फिक्स किया गया है लाइन वेल्डिंग और निकला हुआ किनारा कनेक्शन, विलक्षणता ≤3 मिमी के साथ। डिलीवरी से पहले, 1:10 स्केल मॉडल पवन सुरंग परीक्षण और भार सीमा परीक्षण आयोजित किए जाते हैं।

ऑन-साइट स्थापना के बाद, अल्ट्रासोनिक दोष का पता लगाना और समग्र ऊर्ध्वाधरता 1000kV UHV पावर ट्रांसमिशन लोड आवश्यकताओं के अनुपालन को सुनिश्चित करने के लिए निरीक्षण किया जाता है। उत्पाद है कई नदी-पार यूएचवी परियोजनाओं में स्थिरतापूर्वक काम कर रहा है।

3. दैनिक रखरखाव कैसे करें और रखरखाव चक्र क्या है?

रखरखाव सरल और सुविधाजनक है! वर्ष में एक बार नियमित निरीक्षण करने की अनुशंसा की जाती है: जाँच करें बोल्ट की जकड़न, गिरने से रोकने वाली पटरियों की संवेदनशीलता (यदि सुसज्जित हो), और टॉवर के चारों ओर स्पष्ट बाधाएँ।

पर्यावरणीय परिस्थितियों के अनुसार हर 5-8 साल में एंटी-जंग कोटिंग टच-अप किया जाना चाहिए। द बंद स्टील पाइप संरचना आंतरिक क्षरण को रोकती है, बार-बार ओवरहाल की आवश्यकता को समाप्त करती है रखरखाव कार्यभार को उल्लेखनीय रूप से कम करना।

4. क्या अनुकूलित डिज़ाइन समर्थित है और डिलीवरी चक्र क्या है?

पूर्ण-परिदृश्य अनुकूलन उपलब्ध है! टावर की संरचना को वोल्टेज स्तर, लोड के अनुसार तैयार किया जा सकता है आवश्यकताएँ, भूभाग और जलवायु, फर्श स्थान प्रतिबंध और अन्य पैरामीटर।

मानक के लिए वितरण चक्र उत्पाद 15-30 दिन का है; बड़े यूएचवी टावरों या अनुकूलित उत्पादों के लिए, परियोजना के आधार पर चक्र पर बातचीत की जा सकती है स्केल. कंपनी की 50,000 टन की वार्षिक उत्पादन क्षमता तेजी से बड़े पैमाने पर उत्पादन और वितरण सुनिश्चित करती है।
