अनुकूलित केबल टर्मिनेशन टॉवर आपूर्तिकर्ता

क़िंगदाओ अनबांग नई ऊर्जासंपूर्ण विद्युत इस्पात संरचना उद्योग श्रृंखला में गहरी विशेषज्ञता है। 35kV से 220kV ग्रिड परियोजनाओं, नई ऊर्जा एकीकरण परियोजनाओं और शहरी-ग्रामीण ग्रिड नवीकरण के लिए, हम एकीकृत कोण स्टील और स्टील ट्यूब केबल टर्मिनल टावरों की एक पूरी श्रृंखला को अनुकूलित और विकसित करते हैं। हमें अपने निर्माता के रूप में चुनें, और अपने नए प्रोजेक्ट के लिए कोटेशन प्राप्त करें!

केबल टर्मिनेशन टावर क्या है?

केबल टर्मिनेशन टावर उच्च-वोल्टेज ट्रांसमिशन ओवरहेड लाइनों को भूमिगत केबल सिस्टम से जोड़ने वाली प्रमुख संक्रमण संरचनाएं हैं।

पावर ग्रिड के अंत में कोर स्टील संरचना सुविधाओं के रूप में कार्य करते हुए, वे सिंगल-साइड कंडक्टर टेंशन एंकरिंग, केबल टर्मिनल माउंटिंग, सर्ज अरेस्टर तैनाती, लाइन इन्सुलेशन ट्रांज़िशन और विद्युत सुरक्षा अलगाव सहित कई कार्य करते हैं।

वे सबस्टेशन पहुंच, शहरी ओवरहेड नेटवर्क को भूमिगत लाइनों में परिवर्तित करने और नई ऊर्जा बिजली संयंत्रों को ग्रिड में एकीकृत करने के लिए महत्वपूर्ण उपकरण हैं।

इन टावरों में प्रबलित संरचनात्मक यांत्रिकी डिजाइन, एकीकृत विद्युत सुरक्षा लेआउट और तटीय मौसम प्रतिरोधी जंग-रोधी प्रणालियाँ शामिल हैं। वे पारंपरिक टर्मिनल टॉवर मुद्दों जैसे कि बड़े भूमि पर कब्ज़ा, अपर्याप्त तनाव अतिरेक, सीमित संचालन और रखरखाव स्थान और खराब पर्यावरणीय अनुकूलनशीलता को संबोधित करते हैं।

हमारे समाधान यांत्रिक लोड-बेयरिंग, विद्युत इन्सुलेशन, साइट अनुकूलनशीलता और दीर्घकालिक स्थायित्व में व्यापक उन्नयन प्रदान करते हैं, पावर ग्रिड के अंतिम लिंक के लिए उच्च-विश्वसनीयता एकीकृत समाधान प्रदान करते हैं।

उत्पाद श्रेणियां

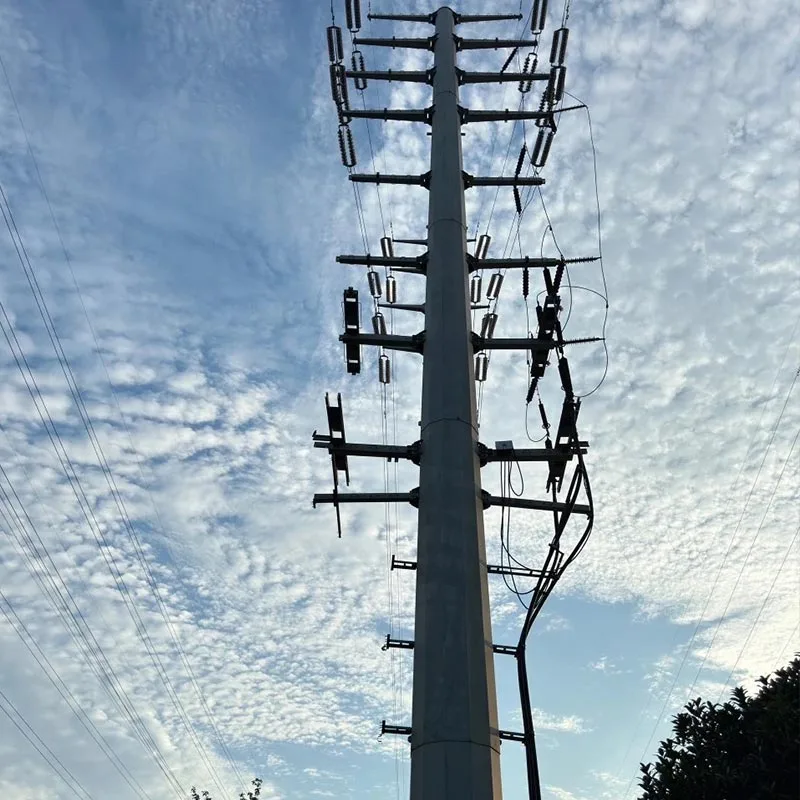

1. स्टील मोनोपोल केबल टर्मिनेशन टॉवर

मुख्य सामग्री के रूप में Q355B उच्च शक्ति वाले स्टील पाइप का उपयोग करके एकल-स्तंभ स्टील पाइप संरचना के साथ डिज़ाइन किया गया। समग्र डिज़ाइन सरल है और न्यूनतम स्थान घेरता है, जो कॉम्पैक्ट शहरी क्षेत्रों और उच्च परिदृश्य आवश्यकताओं वाले परिदृश्यों के लिए उपयुक्त है।

टॉवर की ऊंचाई को आवश्यकतानुसार (8m-25m) अनुकूलित किया जा सकता है, जो 35kV-110kV वोल्टेज स्तरों के लिए उपयुक्त है, जो उच्च पवन भार प्रतिरोध, सुविधाजनक स्थापना और कुशल संचालन और रखरखाव के फायदे प्रदान करता है।

इसमें एक एकीकृत टर्मिनल माउंटिंग प्लेटफ़ॉर्म और लाइटनिंग प्रोटेक्शन ग्राउंडिंग सिस्टम है, जिसमें हॉट-डिप गैल्वनाइजिंग और बंद कोटिंग तकनीक का उपयोग करके संक्षारण संरक्षण शामिल है।

इसे शहरी ग्रीन बेल्ट, सबस्टेशन बाड़ के अंदर, औद्योगिक पार्क और अन्य संकीर्ण साइटों पर व्यापक रूप से लागू किया जा सकता है, सौंदर्यशास्त्र के साथ व्यावहारिकता को संतुलित करते हुए, साइट चयन की कठिनाई को काफी कम किया जा सकता है।

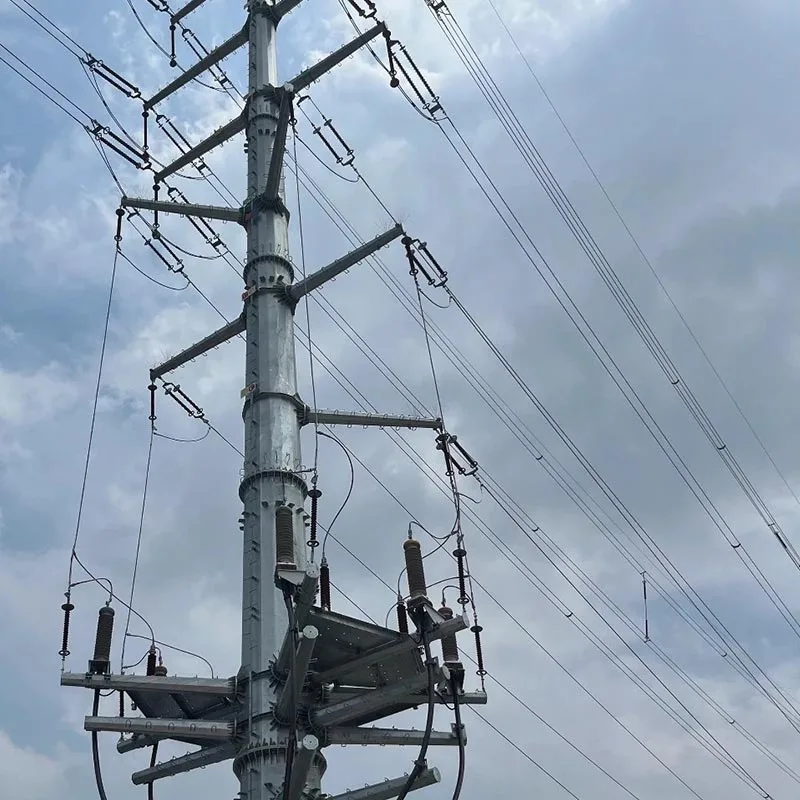

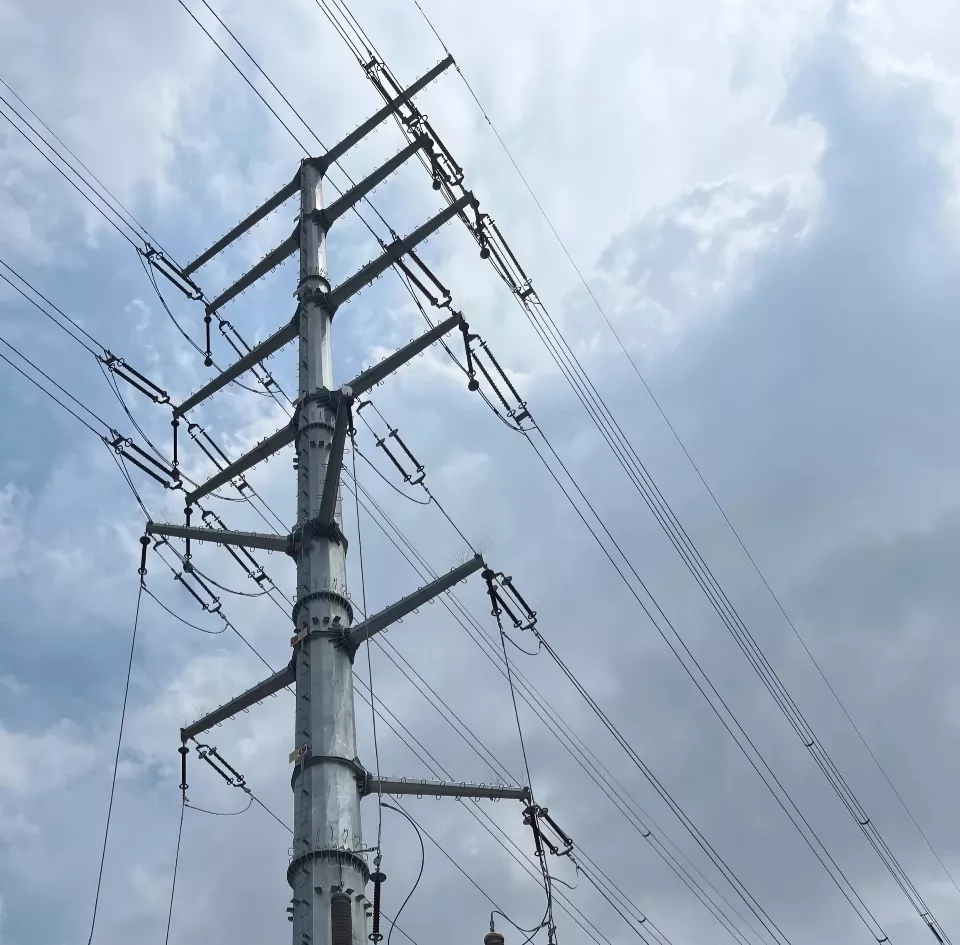

2. मल्टी-सर्किट केबल रिसर पोल

मल्टी-सर्किट केबल राइज़र आवश्यकताओं के लिए विशेष रूप से डिज़ाइन किया गया, एक साथ 2-4 सर्किट का समर्थन करता है, 110kV-220kV उच्च वोल्टेज स्तरों के लिए उपयुक्त है। यह एक मॉड्यूलर पोल संरचना का उपयोग करता है, जो केबल टर्मिनल माउंटिंग, लीड ट्रांज़िशन और विद्युत सुरक्षा अलगाव कार्यों को जोड़ता है।

पोल तनाव वितरण के लिए अनुकूलित है और कई आरक्षित टर्मिनल माउंटिंग पॉइंट और रखरखाव प्लेटफार्मों के साथ कई सर्किट के असंतुलित तनाव को सहन कर सकता है।

मल्टी-सर्किट केबल रिसर पोलनई ऊर्जा बिजली स्टेशनों और शहरी वितरण नेटवर्क विस्तार में मल्टी-सर्किट ग्रिड एकीकरण के लिए उपयुक्त है, जिससे कई सिंगल-सर्किट सुविधाओं के निर्माण की आवश्यकता समाप्त हो जाती है, परियोजना भूमि उपयोग और निर्माण लागत को प्रभावी ढंग से सुव्यवस्थित किया जाता है, केंद्रीकृत प्रबंधन प्राप्त किया जाता है और मल्टी-सर्किट लाइनों का कुशल रखरखाव किया जाता है।

3. गैन्ट्री टाइप केबल टर्मिनेशन टॉवर

अनुकूलन योग्य अवधि (10m-30m) के साथ एक डबल-कॉलम गैन्ट्री संरचना को अपनाता है, जो 110kV-220kV वोल्टेज स्तरों के लिए उपयुक्त है, जो मजबूत भार-वहन क्षमता और पर्याप्त विद्युत सुरक्षा दूरी प्रदान करता है। मुख्य रूप से बड़ी क्षमता वाले केबल टर्मिनल माउंटिंग और लंबी दूरी की ओवरहेड लाइनों और भूमिगत केबलों के बीच संक्रमण नोड्स के लिए उपयोग किया जाता है।

गैन्ट्री क्रॉसबीम में कई आरक्षित माउंटिंग पॉइंट हैं, जो एक साथ केबल टर्मिनलों और अरेस्टर के कई सेटों का समर्थन करने में सक्षम हैं, जो बड़े पैमाने की परियोजनाओं के लिए सबस्टेशन आउटलेट और क्रॉस-रीजन लाइन टर्मिनल कनेक्शन के लिए उपयुक्त हैं।

इसमें उत्कृष्ट संरचनात्मक स्थिरता है, अत्यधिक मौसम भार का सामना कर सकता है, राज्य ग्रिड और दक्षिणी ग्रिड की बड़ी पावर ग्रिड परियोजनाओं के स्वीकृति मानकों को पूरा करता है, और उच्च-लोड, उच्च-विश्वसनीयता बिजली ट्रांसमिशन आवश्यकताओं के लिए उपयुक्त है।

4. 132kV ट्रांज़िशन ट्रांसमिशन टॉवर

132kV वोल्टेज स्तरों के लिए कस्टम-डिज़ाइन किया गया, ओवरहेड लाइनों और भूमिगत केबलों के बीच संक्रमण पर ध्यान केंद्रित करते हुए, टर्मिनल टॉवर और ट्रांसमिशन टॉवर के दोहरे कार्यों को एकीकृत किया गया। यह केबल टर्मिनल माउंटिंग, इन्सुलेशन ट्रांज़िशन को संभालता है, और तनावग्रस्त कंडक्टरों को भी एंकर कर सकता है और लाइन को पुनर्निर्देशित कर सकता है।

टावर डीएल/टी पावर उद्योग मानकों के अनुरूप पर्याप्त तनाव अतिरेक के साथ एक कोण स्टील जाली या स्टील पाइप संयुक्त संरचना का उपयोग करता है। जंग रोधी प्रणाली को विभिन्न क्षेत्रीय परिदृश्यों के लिए विशेष रूप से अनुकूलित किया गया है, और इसे 132kV नई ऊर्जा ग्रिड एकीकरण, शहरी और ग्रामीण ग्रिड नवीकरण, और औद्योगिक पार्क समर्पित लाइन संक्रमणों के लिए व्यापक रूप से लागू किया जा सकता है, जिससे सुचारू संक्रमण और सुरक्षित संचरण सुनिश्चित होता है, सार्वभौमिकता और विशेष अनुकूलन को संतुलित किया जा सकता है।

मूल ताकतें

1. विशेष संरचना

पारंपरिक ट्रांसमिशन टावरों के दो-तरफ़ा संतुलित बल डिज़ाइन से अलग, अनबैंग केबल टर्मिनल टावरों को विशेष रूप से यूनिडायरेक्शनल सुपर-बड़े असंतुलित तनाव के लिए मजबूत किया जाता है।

मुख्य सामग्री, टॉवर पैर, और टॉवर बॉडी के निकला हुआ किनारा नोड्स सभी एन्क्रिप्टेड और मोटे और अनुकूलित हैं, और एंटी-टर्नटर्निंग और एंटी-ट्विस्टिंग प्रदर्शन सामान्य तनाव-प्रतिरोधी टॉवर मानकों से कहीं अधिक है।

बुनियादी असर क्षमता अतिरेक के लिए आरक्षित है और डीएल/टी बिजली उद्योग विनिर्देशों के अनुकूल है, जो अत्यधिक हवाओं, हिमपात और भूकंपीय भार का विरोध कर सकती है, संरचना के मूल कारण से टर्मिनल लाइन वियोग और टावर ऑफसेट के छिपे खतरों से बच सकती है, और पावर ग्रिड के अंतिम लिंक के दीर्घकालिक स्थिर संचालन को सुनिश्चित कर सकती है।

2. एकीकृत मंच डिजाइन

हमारे केबल टर्मिनेशन टॉवर में केबल टर्मिनेशन, सर्ज अरेस्टर और लीड-इन ट्रांज़िशन ब्रैकेट को माउंट करने के लिए एक अंतर्निहित, मानकीकृत प्लेटफ़ॉर्म है। यह डिज़ाइन पारंपरिक स्टैंडअलोन टर्मिनेशन संरचनाओं, माउंटिंग ब्रैकेट्स और ग्राउंडिंग सिस्टम को एक एकल, एकीकृत टावर संरचना में एकीकृत करता है।

यह डिज़ाइन अतिरिक्त सिविल इंजीनियरिंग सहायता संरचनाओं के निर्माण की आवश्यकता को समाप्त करता है, जिससे आवश्यक भूमि पदचिह्न को कम करने के साथ-साथ निर्माण प्रक्रियाओं और सामग्री की खपत को भी कम किया जाता है।

इसके अलावा, इस एकीकृत प्लेटफ़ॉर्म डिज़ाइन में सुरक्षा सुरक्षा सुविधाओं के साथ-साथ संचालन और रखरखाव के लिए समर्पित पहुंच मार्ग शामिल हैं। यह सुविधाजनक उपकरण स्थापना, नियमित निरीक्षण और आपातकालीन मरम्मत की सुविधा प्रदान करता है, जिससे अंततः समग्र परियोजना पूंजीगत लागत और दीर्घकालिक परिचालन और रखरखाव खर्च दोनों कम हो जाते हैं।

3. मौसम प्रतिरोध और संक्षारण रोधी प्रणाली

टावर की मुख्य संरचना Q355B उच्च-शक्ति, कम-मिश्र धातु स्टील से बनाई गई है, जो एक दोहरी-परत सुरक्षा प्रक्रिया का उपयोग करती है जो एक सीलबंद एंटी-जंग कोटिंग के साथ गर्म-डुबकी गैल्वनाइजिंग को जोड़ती है।

कोटिंग की मोटाई और संक्षारण-रोधी फॉर्मूलेशन को विशेष रूप से तटीय क्षेत्रों की कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए अनबैंग द्वारा अनुकूलित किया गया है - जो उच्च नमक स्प्रे, उच्च आर्द्रता और मजबूत समुद्री हवाओं की विशेषता है - जो नमक संक्षारण, ऑक्सीकरण और एसिड-बेस उम्र बढ़ने के खिलाफ मजबूत प्रतिरोध प्रदान करता है।

सभी संरचनात्मक बोल्ट और फ्लैंज समान जंग-रोधी सीलिंग उपचार से गुजरते हैं, जिससे 30 वर्षों से अधिक की डिजाइन सेवा जीवन सुनिश्चित होता है।

अनबैंग के साथ साझेदारी करने से आपके प्रोजेक्ट के लिए भविष्य में रीकोटिंग और घटक प्रतिस्थापन की आवृत्ति को कम करने में मदद मिलती है, जबकि अंतर्देशीय पर्वतीय क्षेत्रों, तटीय ज्वारीय फ्लैटों और औद्योगिक पार्कों सहित अत्यधिक संक्षारक वातावरण की एक विस्तृत श्रृंखला के लिए पूर्ण अनुकूलनशीलता सुनिश्चित होती है।

4. संकीर्ण-आधार, हल्का अनुकूलन

शहरी पावर ग्रिड के भीतर संकीर्ण गलियारों, दुर्लभ भूमि संसाधनों और घने आसपास की वास्तुकला की चुनौतियों का समाधान करते हुए, हमने संकीर्ण-आधार, कॉम्पैक्ट टर्मिनल टावरों की एक श्रृंखला पेश की है।

इस उत्पाद श्रृंखला में अनुकूलित टावर बेस आयाम और हवा-प्रतिरोधी संरचनात्मक डिजाइन शामिल हैं, जिसके परिणामस्वरूप छोटे पदचिह्न और हवा की दिशा में कम क्रॉस-सेक्शन होता है।

सभी संरचनात्मक भार आवश्यकताओं और विद्युत सुरक्षा निकासी मानकों को पूरी तरह से पूरा करते हुए, टर्मिनल टावरों की यह श्रृंखला विभिन्न शहरी भूमि वातावरणों के लिए लचीली अनुकूलनशीलता प्रदान करती है - जिसमें हरित बेल्ट, सबस्टेशन परिधि की दीवारें और नई ऊर्जा सुविधाओं के परिधीय क्षेत्र शामिल हैं। वे शहरी पावर ग्रिड आधुनिकीकरण परियोजनाओं के दौरान टर्मिनल टावरों को स्थापित करने में अक्सर आने वाली कठिनाइयों का व्यावहारिक समाधान प्रदान करते हैं।

5. सभी वोल्टेज स्तरों पर लचीला अनुकूलन

हमारे उत्पाद पोर्टफोलियो में 35kV, 110kV और 220kV सहित सभी प्रमुख उच्च-वोल्टेज वर्ग शामिल हैं और यह विभिन्न संरचनात्मक डिजाइनों के अनुकूलन का समर्थन करता है, जैसे कि एंगल स्टील जाली टॉवर, सिंगल-कॉलम ट्यूबलर स्टील टॉवर और मल्टी-सर्किट कम्पोजिट टॉवर।

टावर की ऊंचाई, क्रॉस-आर्म कॉन्फ़िगरेशन, इंसुलेटर अटैचमेंट पैरामीटर, ग्राउंडिंग सिस्टम और लाइटनिंग प्रोटेक्शन सेटअप सभी को विशिष्ट आवश्यकताओं के अनुरूप बनाया जा सकता है।

विभिन्न इंजीनियरिंग परियोजनाओं की जरूरतों को पूरा करने में सक्षम - थर्मल पावर ग्रिड एकीकरण और नवीकरणीय ऊर्जा ट्रांसमिशन (पवन और सौर) से लेकर शहरी और ग्रामीण वितरण नेटवर्क विस्तार और अंतर-क्षेत्रीय लाइन टर्मिनल कनेक्शन तक - हम व्यापक, वन-स्टॉप अनुकूलित डिलीवरी समाधान प्रदान करते हैं।
