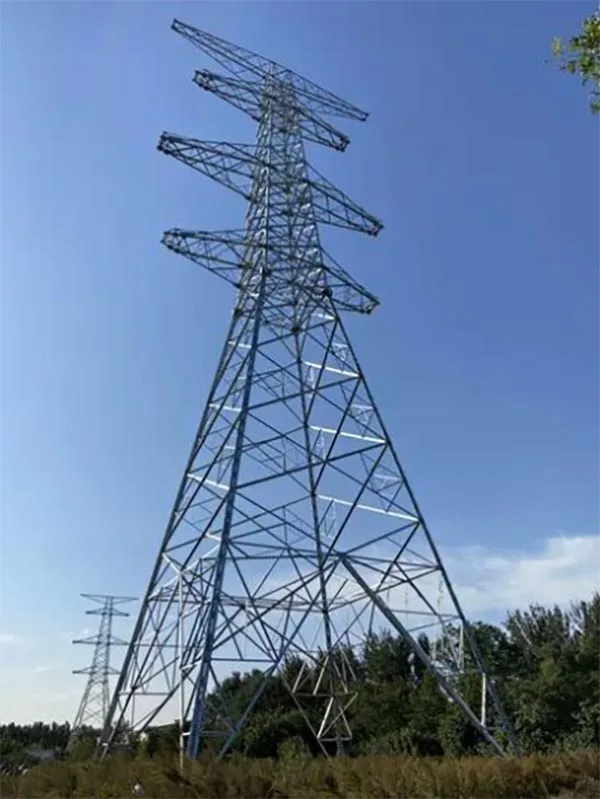

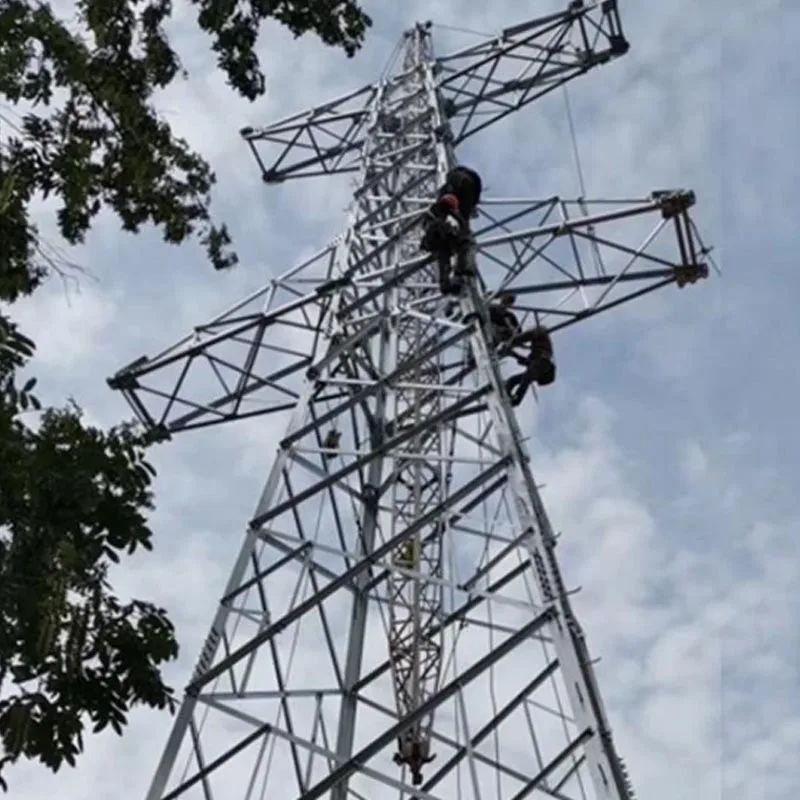

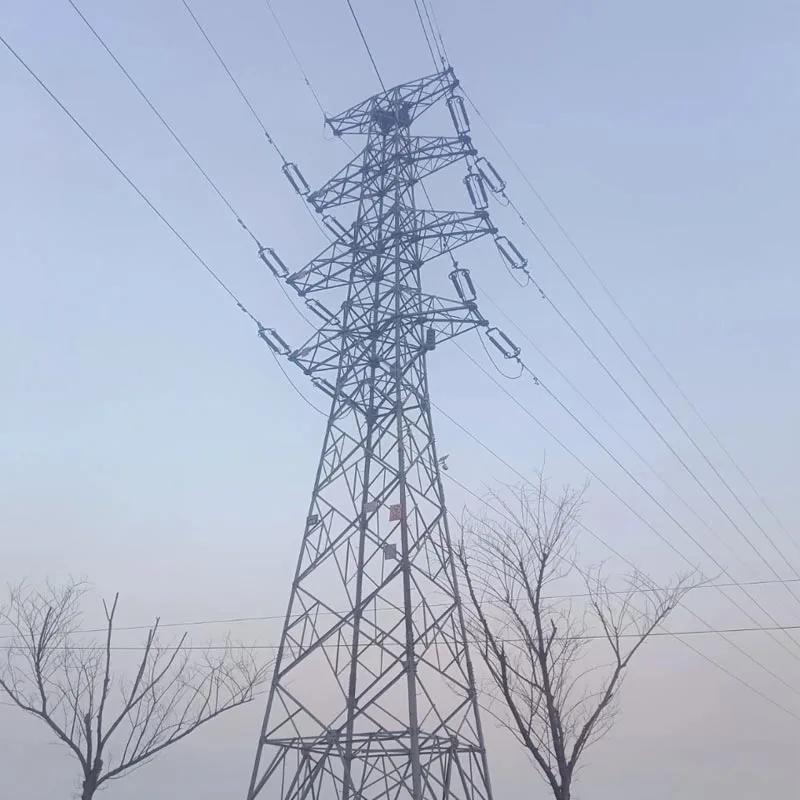

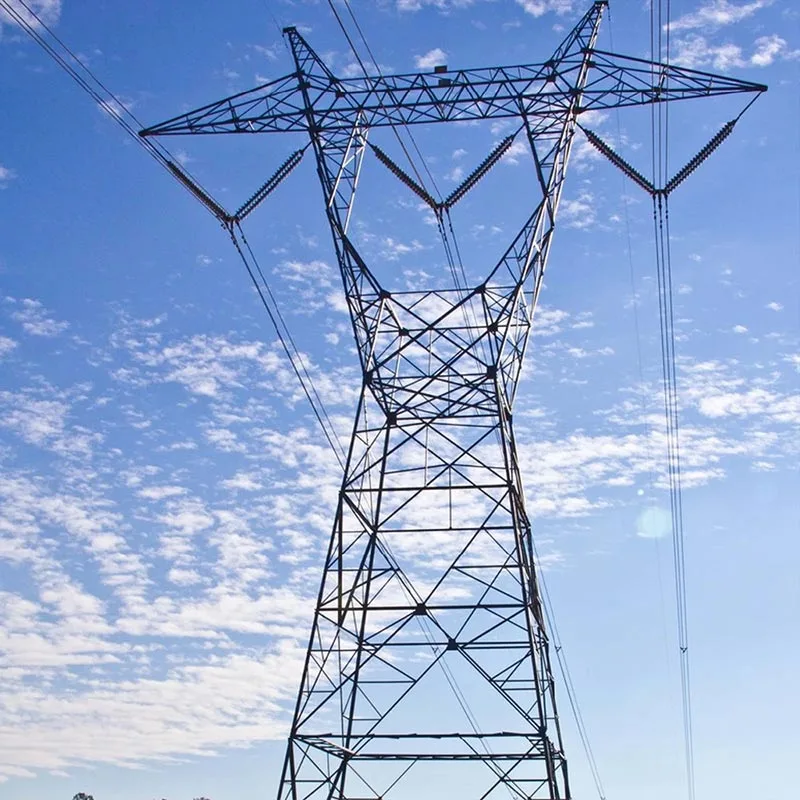

गैल्वेनाइज्ड एंगल स्टील ट्रांसपोज़िशन टॉवर

क़िंगदाओ अनबांग न्यू एनर्जी का गैल्वनाइज्ड एंगल स्टील ट्रांसपोज़िशन टॉवर उच्च शक्ति वाले राष्ट्रीय मानक का चयन करता है कोर लोड-असर घटक के रूप में गैल्वेनाइज्ड कोण स्टील। समग्र संरचना को अनुकूलित किया गया है पेशेवर यांत्रिक गणना और डिज़ाइन, मुख्य रूप से 110kV से 500kV हाई-वोल्टेज और अल्ट्रा-हाई-वोल्टेज एसी ट्रांसमिशन के लिए लाइन परिदृश्य, विशेष रूप से तीन-चरण कंडक्टरों के व्यवस्थित चरण स्थानांतरण को प्राप्त करने के लिए उपयोग किया जाता है।

यह प्रभावी ढंग से संबोधित करता है लंबी दूरी के ट्रांसमिशन के दौरान असममित कंडक्टर व्यवस्था के कारण होने वाली समस्याएं, जैसे असंतुलित कैपेसिटिव करंट, अत्यधिक लाइन हानि, वोल्टेज में उतार-चढ़ाव, और रिले सुरक्षा विसंगतियाँ, इस प्रकार पावर ग्रिड में सुधार होता है स्रोत से ट्रांसमिशन दक्षता और दीर्घकालिक सुरक्षित, स्थिर और विश्वसनीय संचालन सुनिश्चित करना पारेषण प्रणाली.

यह उत्पाद एक समान और घनी जस्ता परत के साथ एक परिपक्व हॉट-डिप गैल्वनाइजिंग एंटी-जंग प्रक्रिया का उपयोग करता है जो मजबूती से चिपकता है, संक्षारण और उम्र बढ़ने के प्रतिरोध को बढ़ाता है, और कठोर और जटिल को अपनाता है वातावरण जैसे तटीय उच्च-नमक कोहरा, औद्योगिक प्रदूषण क्षेत्र और ठंडी बर्फीली जलवायु।

क़िंगदाओ अनबांग न्यू का लाभ उठाना ऊर्जा का आधुनिक उत्पादन आधार, मानकीकृत और फैक्ट्री-सटीक विनिर्माण सख्त गुणवत्ता के साथ हासिल किया जाता है कच्चे माल की कटाई, छिद्रण और वेल्डिंग से लेकर गैल्वनाइजिंग और ट्रायल असेंबली तक लागू नियंत्रण प्रक्रियाएं, घटक सटीकता और स्थिरता को प्रभावी ढंग से सुनिश्चित करना।

यह गैल्वनाइज्ड एंगल स्टील फेज़-शिफ्टिंग टावर पूरी तरह से विभिन्न वोल्टेज स्तरों, इलाके की स्थितियों के अनुकूल हो सकता है। और लाइन डिजाइन आवश्यकताओं, और उत्कृष्ट संरचनात्मक ताकत और हवा और भूकंप प्रतिरोध की पेशकश करते हुए, यह भी ऑन-साइट असेंबली सुविधा और भविष्य के रखरखाव में आसानी पर विचार करता है, जिससे यह सुरक्षित, कुशल और लागत प्रभावी बनता है विभिन्न ट्रांसमिशन लाइन चरण-शिफ्टिंग नवीकरण और नई निर्माण परियोजनाओं के लिए पसंदीदा समाधान।

मुख्य लाभ

संक्षारण प्रतिरोध, लंबी सेवा जीवन

जिंक परत के साथ हॉट-डिप गैल्वनाइजिंग का उपयोग करता है मोटाई ≥85μm, एक घनी सुरक्षात्मक परत बनाती है जो भौतिक बाधा और विद्युत रसायन दोनों प्रदान करती है सुरक्षा.

बाहरी रखरखाव-मुक्त जीवन 30 वर्ष से अधिक है, जो तटीय और कठोर वातावरण के लिए उपयुक्त है औद्योगिक क्षेत्र.

स्थिर संरचना

उच्च शक्ति Q235/Q345 गैल्वनाइज्ड एंगल स्टील से बना है आधार सामग्री, एक जाली डिजाइन के साथ।

पवन प्रतिरोध ≥30 मी/से, बर्फ कवरेज प्रतिरोध ≥8 मिमी, भूकंपीय तीव्रता 8, जटिल इलाकों और चरम जलवायु में लोड आवश्यकताओं को पूरा करना।

सुविधाजनक रखरखाव

गैल्वेनाइज्ड एंगल स्टील ट्रांसपोज़िशन टावर्स का उपयोग एक मॉड्यूलर चरण-पृथक्करण डिज़ाइन, जो जम्पर तारों के बिना सटीक तीन-चरण कंडक्टर स्विचिंग को सक्षम करता है।

द संरचना सरल है, जिससे निर्माण और रखरखाव दक्षता में काफी सुधार हुआ है।

फ़ैक्टरी विनिर्माण और गुणवत्ता नियंत्रण

क़िंगदाओ अनबांग न्यू एनर्जी अपने कारखाने का पूरी तरह मालिक है मानकीकृत उत्पादन. कच्चे माल के निरीक्षण से लेकर तैयार गैल्वनाइजिंग और असेंबली तक की प्रक्रिया सख्ती से की जाती है राष्ट्रीय मानकों का पालन करता है, प्रत्येक गैल्वनाइज्ड एंगल स्टील चरण-स्विचिंग टावर का लगातार प्रदर्शन सुनिश्चित करता है।

लचीला अनुकूलन

टावर का प्रकार, ऊंचाई और चरण-स्विचिंग विधि हो सकती है लाइन वोल्टेज स्तर, स्पैन दूरी और इलाके की स्थितियों के अनुसार अनुकूलित, विभिन्न शक्ति के लिए उपयुक्त ट्रांसमिशन लाइन चरण-स्विचिंग परियोजनाएं।

उत्पाद कार्य सिद्धांत

गैल्वनाइज्ड एंगल स्टील फेज़-शिफ्टिंग टावर एक विशेष टावर है जिसका उपयोग बिजली पारेषण लाइनों में किया जाता है चरण तीन-चरण कंडक्टरों का इंटरचेंज।

लंबी दूरी की एसी ट्रांसमिशन लाइनों में, तीन-चरण कंडक्टर कारण बन सकते हैं असममित व्यवस्था के कारण असंतुलित कैपेसिटिव धाराएं, जिससे ग्रिड घाटे में वृद्धि हुई, गलत संचालन हुआ रिले सुरक्षा, और अन्य मुद्दे।

टावर कंडक्टर सस्पेंशन पॉइंट की व्यवस्था करता है पर टावर बॉडी पर अलग-अलग ऊंचाई और स्थिति, ए, बी और सी चरण कंडक्टरों को व्यवस्थित रूप से स्थान बदलने की अनुमति देती है जैसे वे टावर से गुजरते हैं।

यह आवधिक चरण स्थानांतरण प्राप्त करता है, तीन-चरण कैपेसिटिव धाराओं को संतुलित करता है, लाइन लॉस को कम करता है, और पावर ग्रिड की ट्रांसमिशन दक्षता और परिचालन स्थिरता में सुधार करता है।

इसका मूल निर्भर करता है यह सुनिश्चित करने के लिए कि कंडक्टर तनाव और रिक्ति मिलती है, गैल्वेनाइज्ड कोण स्टील की उच्च शक्ति और स्थिरता पर सुरक्षा चरण-स्थानांतरण प्रक्रिया के दौरान मानक।

उत्पाद विवरण

घटक प्रसंस्करण

गैल्वनाइज्ड एंगल स्टील ट्रांसपोज़िशन टॉवर के सभी कोण स्टील घटकों को असेंबली सुनिश्चित करने के लिए जीबी/टी 9787 के अनुसार आयामी सहनशीलता के साथ सटीक रूप से काटा, छिद्रित और मोड़ा जाता है। सटीकता.

संक्षारण संरक्षण

जंग हटाने के बाद, घटकों को 450-460°C पर पिघले जस्ते में डुबोया जाता है, मिस्ड प्लेटिंग या जिंक उभार के बिना एकसमान कवरेज के साथ जिंक-लौह मिश्र धातु की परत बनाना। मृत कोने जैसे बोल्ट छेद और वेल्ड पूरी तरह से सुरक्षित हैं।

टावर संरचना

टावर एक जाली ट्रस संरचना का उपयोग करता है, जिसमें मुख्य लेआउट उचित होता है सदस्य, विकर्ण और क्रॉसआर्म, स्पष्ट रूप से परिभाषित तनाव पथ, और चरण-स्थानांतरण निलंबन का सटीक स्थान चरण स्थानांतरण के दौरान कंडक्टरों की सुरक्षित दूरी सुनिश्चित करने के लिए बिंदु।

सहायक विन्यास

हॉट-डिप गैल्वेनाइज्ड बोल्ट, वॉशर, पैरों के नाखून, सीढ़ी आदि से सुसज्जित टावर के अनुरूप संक्षारण प्रतिरोध वाले अन्य सहायक उपकरण, इलेक्ट्रोकेमिकल क्षरण को रोकते हैं।

फैक्टरी निरीक्षण

प्रत्येक गैल्वनाइज्ड एंगल स्टील चरण-स्थानांतरण टावर आयामी से गुजरता है निरीक्षण, यांत्रिक परीक्षण, गैल्वनाइजिंग मोटाई माप, और परीक्षण असेंबली सत्यापन, और उसके बाद ही कारखाना छोड़ सकते हैं इन परीक्षाओं को पास करना.

उत्पाद विशिष्टताएँ
