चीन में टिकाऊ टैंजेंट टावर फैक्ट्री

ओवरहेड ट्रांसमिशन लाइनों के मुख्य बैकबोन-प्रकार के टावर के रूप में, स्ट्रेट-लाइन टावर पूरे नेटवर्क में ट्रांसमिशन टावरों की कुल संख्या का 80% से अधिक है। यह पावर ग्रिड इंफ्रास्ट्रक्चर, नए ऊर्जा संयंत्र ट्रांसमिशन और शहरी-ग्रामीण पावर ग्रिड अपग्रेड परियोजनाओं में सबसे व्यापक रूप से उपयोग किया जाने वाला बुनियादी टावर प्रकार है।

क़िंगदाओ अनबांग नई ऊर्जाशेडोंग स्टील संरचना विनिर्माण आधार और एक राष्ट्रीय उच्च तकनीक उद्यम के प्रौद्योगिकी संचय पर भरोसा करते हुए, संपूर्ण ट्रांसमिशन स्टील संरचना उद्योग श्रृंखला के अनुसंधान और विनिर्माण में गहराई से लगा हुआ है।

हमारे कारखाने ने स्ट्रेट-लाइन एंगल स्टील टॉवर उत्पादों की एक पूर्ण वोल्टेज-स्तरीय श्रृंखला विकसित की है, जो 35kV, 110kV, 220kV और 330kV की मुख्यधारा ट्रांसमिशन स्थितियों को कवर करती है, जिसमें सभी टॉवर प्रकार जैसे कि गण-आकार, गॉब्लेट-आकार, उल्लू-आकार और राम-सींग-आकार के डिज़ाइन शामिल हैं।

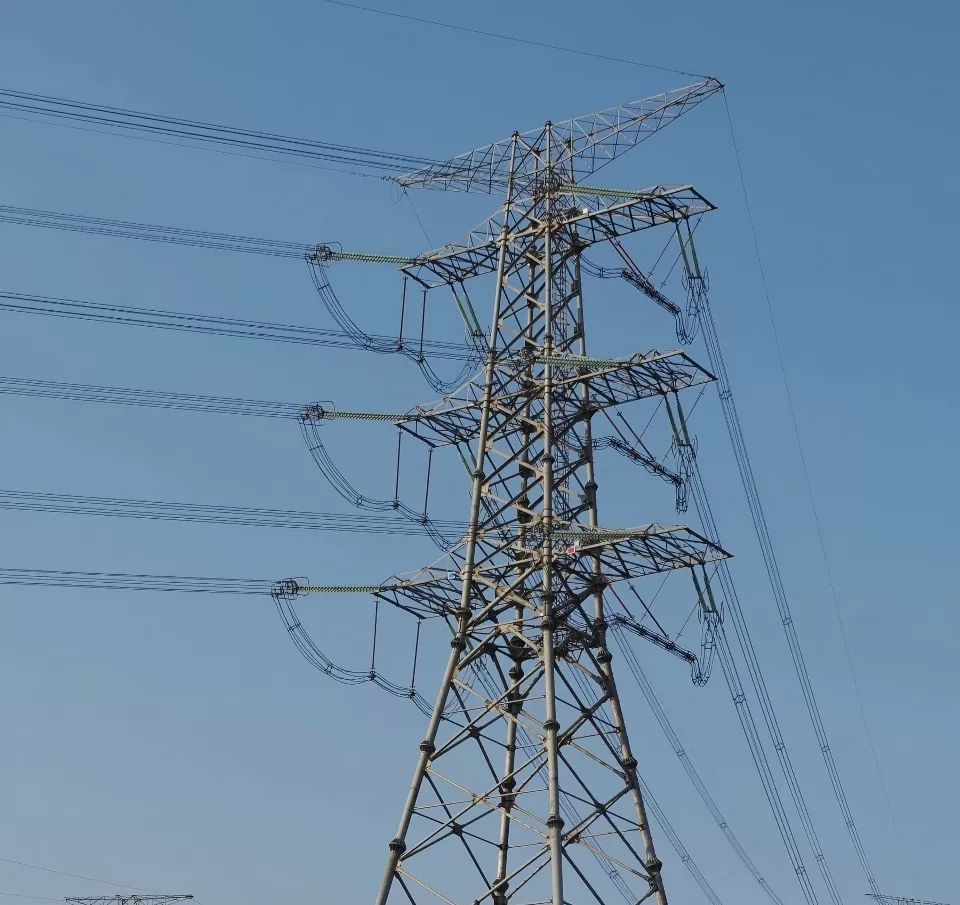

टैंगेंट टॉवर क्या है?

अनबैंग टैंगेंट टावर्स को सीधे ट्रांसमिशन अनुभागों के लिए विशेष लोड-असर संरचनाओं के रूप में तैनात किया गया है, जो लाइनों के अनुदैर्ध्य तनाव और कोण तनाव को सहन किए बिना, केवल कंडक्टर और ग्राउंड तारों, बर्फ भार और क्षैतिज हवा भार का वजन सहन करते हैं।

हल्के ट्रस मैकेनिकल डिज़ाइन, सभी स्थितियों में मौसम प्रतिरोधी जंग-रोधी, सटीक संरचनात्मक अनुकूलन और सुविधाजनक निर्माण और रखरखाव पर ध्यान केंद्रित करते हुए, वे मैदानों, पहाड़ियों, पहाड़ों, तटीय उच्च-आर्द्रता और नमक-स्प्रे वातावरण और नए ऊर्जा पार्क जैसे विविध बुनियादी ढांचे परिदृश्यों के अनुकूल हैं।

वे लंबी दूरी के ट्रांसमिशन गलियारों के लिए एक स्थिर, लंबे समय तक चलने वाले और लागत प्रभावी इस्पात संरचना समर्थन प्रणाली प्रदान करते हैं, साथ ही फोटोवोल्टिक और पवन ऊर्जा वितरण, शहरी-ग्रामीण ग्रिड परिवर्तन और अंतर-प्रांतीय बिजली नेटवर्किंग के लिए परियोजना आवश्यकताओं को पूरा करते हैं, जो नई ऊर्जा बिजली ट्रांसमिशन नेटवर्क के मौलिक भार वहन करने वाले मुख्य घटक के रूप में कार्य करते हैं।

हमारी पूर्ण श्रृंखला टॉवर विशिष्टता प्रणाली

1. कम वोल्टेज पारंपरिक श्रृंखला (35kV/110kV)

मुख्य रूप से उपरोक्त Z-आकार और सरलीकृत ड्राई-प्रकार के टावर, कम और हल्के टावर बॉडी, छोटे फाउंडेशन फ़ुटप्रिंट के साथ, शहरी और ग्रामीण वितरण नेटवर्क, टाउनशिप ट्रांसमिशन शाखाओं और छोटे पास के ग्रिड से जुड़े नई ऊर्जा परियोजनाओं के लिए उपयुक्त हैं।

2. उच्च वोल्टेज ट्रंक श्रृंखला (220kV/330kV)

मानक शुष्क-प्रकार और कप के आकार के सीधे टावर, अनुकूलित क्रॉस-आर्म रिक्ति और इन्सुलेशन समन्वय दूरी, पर्याप्त कठोरता अतिरेक, पावर ग्रिड की मुख्य ट्रांसमिशन लाइनों, क्रॉस-क्षेत्रीय ट्रांसमिशन ट्रंक लाइनों और बड़े पवन और सौर ऊर्जा स्टेशनों की आउटगोइंग लाइनों के लिए उपयुक्त।

3. कॉम्पैक्ट विशिष्ट श्रृंखला

संकीर्ण-आधारित कॉम्पैक्ट सीधे टॉवर, टॉवर रूट स्पैन और कॉरिडोर फ़ुटप्रिंट को कम करते हुए, सीमित भूमि संसाधनों, आस-पास के आवासीय क्षेत्रों और प्रतिबंधित पारिस्थितिक गलियारों वाले क्षेत्रों में परियोजनाओं के लिए उपयुक्त; छोटे-कोण और मामूली मोड़ की स्थिति के साथ भी संगत, लाइन लेआउट में लचीलापन बढ़ रहा है।

4. सामान्य संरचनात्मक पैरामीटर

मुख्य सामग्रियां Q345B और Q420 उच्च-शक्ति कम-मिश्र धातु स्टील, पूर्ण टावर बोल्ट-असेंबल ट्रस संरचना, ट्रैपेज़ॉइडल पतला टावर बॉडी डिज़ाइन, टावर की ऊंचाई 18 मीटर से 75 मीटर तक, 80 मीटर से 400 मीटर की पारंपरिक अवधि लंबाई के लिए उपयुक्त, जीबी 50545 पावर ट्रांसमिशन लाइन डिजाइन विशिष्टता और उत्पादन और विनिर्माण के लिए डीएल / टी इस्पात संरचना उद्योग मानकों का सख्ती से अनुपालन करते हैं।

मुख्य उत्पाद लाभ

(1) संरचनात्मक अनुकूलन

परिमित तत्व संरचना सिमुलेशन और विश्लेषण तकनीक पर भरोसा करते हुए, पारंपरिक अनावश्यक सामग्री डिजाइन को छोड़कर, टॉवर बॉडी के क्रॉस-सेक्शन, इच्छुक सामग्री व्यवस्था और संयुक्त तनाव को पूरे क्षेत्र में अनुकूलित किया जाता है।

पवन प्रतिरोध, भूकंप प्रतिरोध और बर्फ आवरण की राष्ट्रीय भार आवश्यकताओं को पूरा करने की शर्त के तहत, टॉवर बॉडी का स्व-वजन 12% ~ 18% तक अनुकूलित है, ट्रस बल संचरण पथ स्पष्ट है, और विक्षेपण नियंत्रण सटीकता उद्योग के औसत से बेहतर है।

नींव की जड़ का उद्घाटन छोटा है, मिट्टी की खुदाई की मात्रा और कंक्रीट की खपत एक साथ कम हो जाती है, जो परियोजना भूमि अधिग्रहण और नागरिक निर्माण लागत को काफी कम कर देती है, और संरचनात्मक सुरक्षा अतिरेक, सामग्री उपयोग दर और परियोजना लागत के बीच इष्टतम संतुलन प्राप्त करती है।

(2) संक्षारण प्रतिरोधी

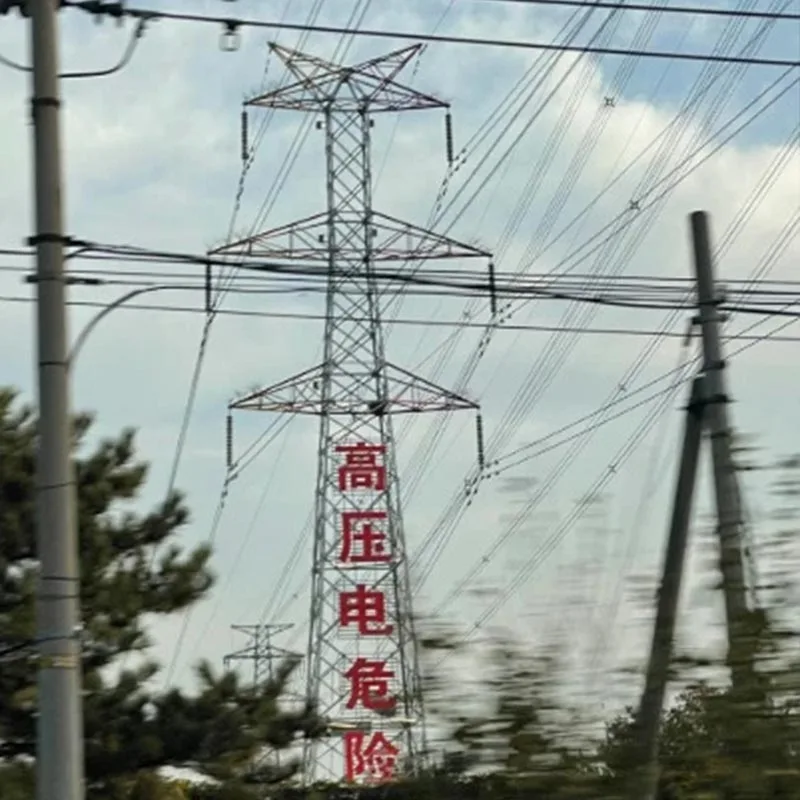

अनबैंग राष्ट्रीय मानक हॉट-डिप गैल्वनाइजिंग पूरी प्रक्रिया को अपनाता है।

स्टील को पूरे क्षेत्र में डुबोया जाता है, और तटीय नमक स्प्रे, औद्योगिक एसिड और क्षार, नम संक्षेपण, बारिश, बर्फ और फ्रीज-पिघलना और अन्य पर्यावरणीय संक्षारण का विरोध करने के लिए, जस्ता परत की मोटाई एक समान और स्थिर ≥ 85μm है, जो निष्क्रियता और सीलिंग उपचार के साथ संयुक्त है।

उत्पाद डिज़ाइन का आधार जीवन 50 वर्ष है, और बाहरी सेवा के दौरान जंग-रोधी परत धीरे-धीरे कम हो जाती है, जिससे बाद में पेंट की मरम्मत और जंग हटाने के संचालन और रखरखाव की आवृत्ति बहुत कम हो जाती है, पूरे जीवन चक्र के संचालन और रखरखाव की लागत कम हो जाती है, और शेडोंग तट, अंतर्देशीय उच्च आर्द्रता और उत्तर में गंभीर ठंड और बर्फ जैसे जटिल क्षेत्रीय वातावरण के लिए अनुकूल हो जाता है।

(3) स्व-विकसित सुरक्षा पेटेंट संरचना

अनबैंग न्यू एनर्जी की रिसाइक्लेबल एंटी-क्लाइंबिंग पेटेंट संरचना से सुसज्जित, टावर एक रिट्रैक्टेबल एक्सेस पेडल से लैस है, जो दैनिक आधार पर निष्क्रिय होने पर स्वचालित रूप से रीसाइक्लिंग और छुपाया जाता है, जो अप्रासंगिक कर्मियों को नियमों के उल्लंघन में चढ़ने से रोकता है।

केवल पेशेवर संचालन और रखरखाव कर्मी ही रखरखाव चैनल को अनलॉक और विस्तारित कर सकते हैं, उच्च ऊंचाई वाले काम और सार्वजनिक सुरक्षा नियंत्रण की सुरक्षा सुरक्षा को ध्यान में रखते हुए, सुरक्षा के बिना पारंपरिक टावरों के सुरक्षा अंतराल को भरना और चढ़ना आसान है, और पावर ग्रिड सुरक्षा मानकीकरण की आवश्यकताओं को पूरा करना।

(4) पूर्वनिर्मित मॉड्यूलर विनिर्माण

संपूर्ण टावर घटक फैक्ट्री ब्लैंकिंग, पंचिंग और प्री-असेंबली को मानकीकृत करती है, और सभी बोल्ट छेद सटीक रूप से मेल खाते हैं, और साइट पर माध्यमिक कटिंग और वेल्डिंग की कोई आवश्यकता नहीं है, और शुद्ध बोल्ट स्प्लिसिंग और असेंबली की आवश्यकता होती है।

घटकों का हल्का विभाजन, सड़क परिवहन की कोई समस्या नहीं, और ऊबड़-खाबड़ पहाड़ी सड़क खंडों का सुविधाजनक स्थानांतरण।

सरलीकृत स्थापना प्रक्रिया, उच्च-ऊंचाई वाले कार्य समय को छोटा करना, और निर्माण जनशक्ति और निर्माण अवधि की लागत को समकालिक रूप से कम करना, आपातकालीन पावर ग्रिड मरम्मत और बैच इंफ्रास्ट्रक्चर रश परियोजनाओं, सुविधाजनक निराकरण और संशोधन और घटक प्रतिस्थापन के लिए उपयुक्त, और इसमें द्वितीयक पुन: उपयोग मूल्य है।

(5) वातावरण की एक विस्तृत श्रृंखला के लिए अनुकूल होना

संरचनात्मक डिजाइन में भूकंप प्रतिरोध के 8 स्तर, हवा प्रतिरोध के 12 स्तर और गंभीर बर्फ से ढकने की स्थिति शामिल है।

अत्यधिक ठंड और कम तापमान वाले वातावरण में स्टील की कठोरता कम नहीं होती है, और तटीय उच्च-नमक वातावरण का संरचनात्मक प्रदर्शन स्थिर होता है।

नींव का आकार लचीले ढंग से खोदी गई नींव, स्लैब नींव और उथले दबे हुए चरण की नींव के लिए अनुकूलित है, जो बड़े पैमाने पर साइट परिवर्तन के बिना मिट्टी, ढलानों, पहाड़ों और फ्लैटों के कई भूविज्ञान के लिए उपयुक्त है।

यह गैर-मानक परिदृश्यों जैसे नए ऊर्जा स्टेशनों के परिधीय ट्रांसमिशन कॉरिडोर और सुदूर पहाड़ी क्षेत्रों में लाइन नेटवर्किंग के लिए उपयुक्त है।

(6) गुणवत्ता नियंत्रण की पूरी श्रृंखला

एक राष्ट्रीय उच्च तकनीक उद्यम के रूप में, अनबैंग ने स्टील फैक्ट्री के पुन: निरीक्षण, ब्लैंकिंग सटीकता परीक्षण, वेल्ड दोष का पता लगाने, गैल्वेनाइज्ड परत परीक्षण और लोड सिमुलेशन परीक्षण के लिए एक पूर्ण-प्रक्रिया गुणवत्ता निरीक्षण प्रणाली स्थापित की है।

लाइनों के बैच निर्माण की स्थिरता सुनिश्चित करने के लिए घटकों की मजबूत विनिमेयता और बैच आपूर्ति आकार में शून्य विचलन के साथ राज्य ग्रिड और चीन दक्षिणी पावर ग्रिड के विनिर्माण मानकों को सख्ती से बेंचमार्क करें।

अनुप्रयोग परिदृश्य

राज्य ग्रिड और स्थानीय पावर ग्रिड का हाई-वोल्टेज/लो-वोल्टेज बैकबोन स्ट्रेट ट्रांसमिशन चैनल;

फोटोवोल्टिक पावर स्टेशन और पवन फार्म विशेष लाइनों को नई ऊर्जा शक्ति भेजते हैं;

शहरी और ग्रामीण पावर ग्रिड उन्नयन, ग्रामीण ग्रिड परिवर्तन, और औद्योगिक पार्कों में आंतरिक बिजली आपूर्ति लाइनें;

पहाड़ी पहाड़ों, तटीय तटों और पारिस्थितिक भंडार जैसे प्रतिबंधित गलियारों में विद्युत पारेषण परियोजनाएं;

संपूर्ण ट्रांसमिशन सिस्टम बनाने के लिए लंबी दूरी की सीधी लाइनों की बैच नेटवर्किंग और तनाव-प्रतिरोधी टावरों का समर्थन करना।

उद्यम सहायक सेवाएँ

क़िंगदाओ अनबांग नई ऊर्जाप्रारंभिक लाइन सर्वेक्षण, टावर प्रकार अनुकूलित डिजाइन, ड्राइंग-इन-डेप्थ सत्यापन से लेकर फैक्ट्री बड़े पैमाने पर उत्पादन और विनिर्माण, लॉजिस्टिक्स वाहन वितरण, ऑन-साइट इंस्टॉलेशन तकनीकी मार्गदर्शन और बाद में संचालन और रखरखाव एकीकृत सेवाओं तक वन-स्टॉप पूर्ण-श्रृंखला समाधान प्रदान करता है।

हम विदेशी निर्यात अनुकूलन, व्यक्तिगत अनुसंधान और गैर-मानक मापदंडों के विकास का समर्थन करते हैं, जियाओझोउ इंटेलिजेंट मैन्युफैक्चरिंग इंडस्ट्रियल पार्क की उत्पादन क्षमता के लाभों पर भरोसा करते हैं, बड़े पैमाने पर तेजी से वितरण सुनिश्चित करते हैं, और स्थिर उत्पादन क्षमता, हार्ड-कोर गुणवत्ता और पूर्ण-चक्र सेवा के साथ घरेलू और विदेशी बिजली बुनियादी ढांचा परियोजनाओं के लिए विश्वसनीय इस्पात संरचना समर्थन प्रदान करते हैं।
