चीन एंगल स्टील ट्रांसपोज़िशन टॉवर आपूर्तिकर्ता

हाई-वोल्टेज ट्रांसमिशन टावरों के मुख्य आपूर्तिकर्ता के रूप में, राष्ट्रीय हाई-टेक उद्यमों और क़िंगदाओ की स्थानीय पूर्ण औद्योगिक श्रृंखला की ताकत पर भरोसा करते हुए,क़िंगदाओ अनबांग नई ऊर्जादस वर्षों से अधिक समय से पावर स्टील संरचनाओं के बुद्धिमान विनिर्माण के क्षेत्र में गहराई से शामिल किया गया है, उच्च-वोल्टेज और अल्ट्रा-हाई वोल्टेज ट्रांसमिशन लाइनों की मुख्य जरूरतों पर ध्यान केंद्रित किया गया है, और उच्च गुणवत्ता वाले कोण स्टील ट्रांसपोज़िशन टावरों का उत्पाद मैट्रिक्स तैयार किया गया है।

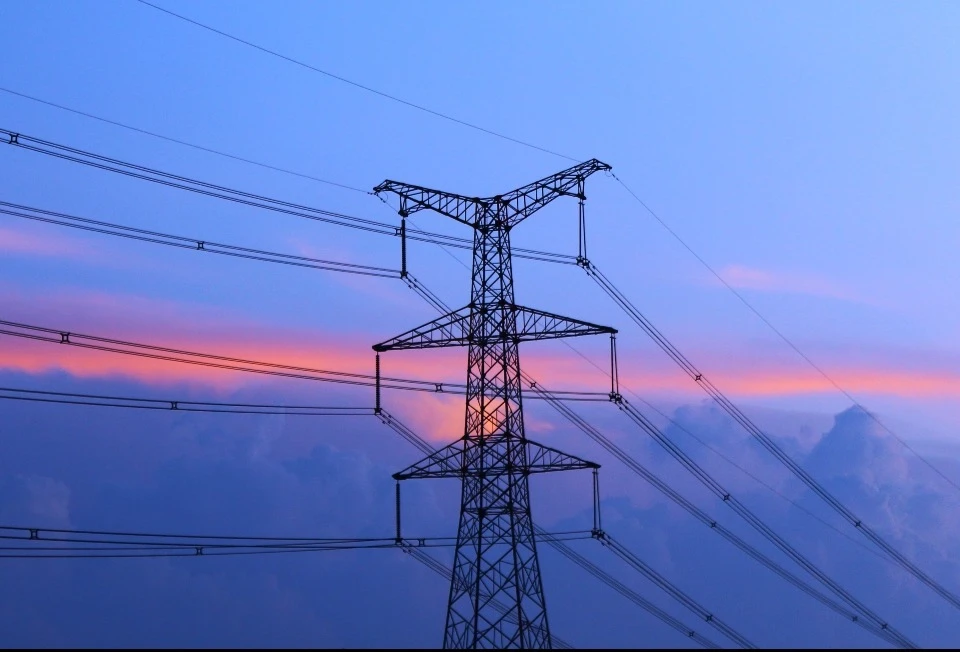

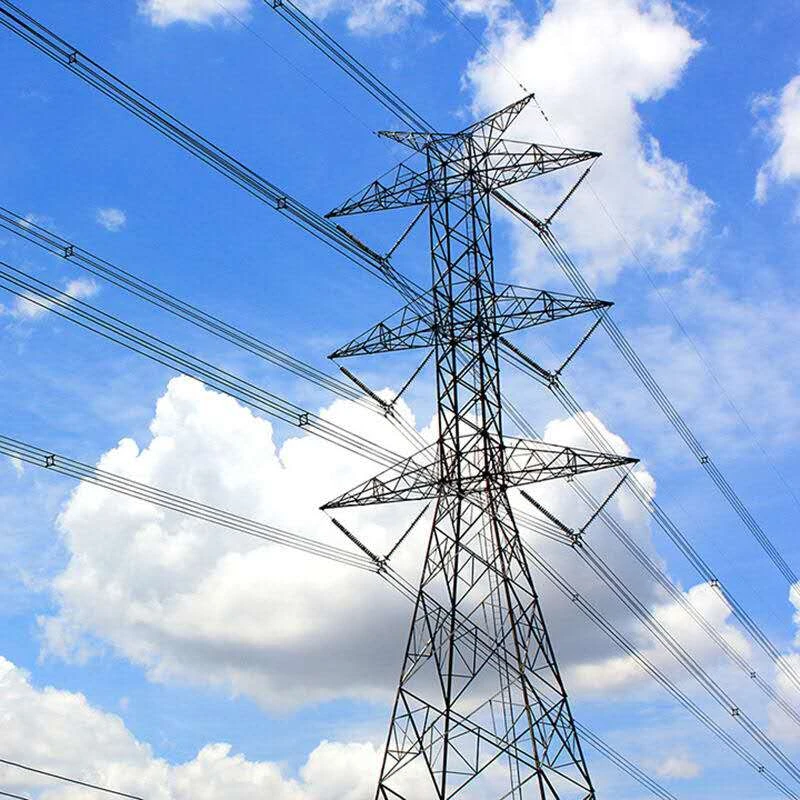

एंगल स्टील ट्रांसपोज़िशन टावर क्या है?

एंगल स्टील ट्रांसपोज़िशन टावर हाई-वोल्टेज और अल्ट्रा-हाई वोल्टेज ट्रांसमिशन लाइनों के लिए एक विशेष विशेष टावर है, जिसमें कोर मुख्य सामग्री के रूप में Q235/Q355 हाई-स्ट्रेंथ एंगल स्टील होता है, जिसे बोल्ट कनेक्शन के माध्यम से एक स्पेस ट्रस संरचना में इकट्ठा किया जाता है, और मुख्य कार्य तीन-चरण कंडक्टरों के आवधिक स्थानिक स्थिति विनिमय का एहसास करना है, आम आदमी के शब्दों में, यह तीन-चरण कंडक्टरों के लिए बारी-बारी से सीटें बदलना है।

सामान्य कोण स्टील ट्रांसमिशन टावरों से अलग, इसका संरचनात्मक डिज़ाइन तार ट्रांसपोज़िशन की स्थानिक अनुकूलनशीलता और बल स्थिरता पर अधिक ध्यान देता है, और विशेष ट्रांसपोज़िशन फिटिंग और तार गाइड संरचनाओं को जोड़ता है, जो तार की चरण स्थिति को सटीक रूप से समायोजित कर सकता है, ताकि तीन चरण तार पूरी लाइन पर विभिन्न स्थानिक पदों पर कब्जा कर ले, ताकि तीन चरण अधिष्ठापन, कैपेसिटेंस और प्रतिबाधा जैसे विद्युत मानकों को संतुलित किया जा सके।

हाई-वोल्टेज ट्रांसमिशन लाइनों के प्रमुख विशेष पोल टॉवर के रूप में, यह न केवल तार लगाने, भार वहन करने, हवा और भूकंप प्रतिरोध के बुनियादी कार्य करता है, बल्कि जनरेटर, ट्रांसफार्मर और अन्य बिजली उपकरणों की प्रभावी ढंग से सुरक्षा करता है, रिले सुरक्षा को खराब होने से रोकता है, आसपास की संचार लाइनों में आगमनात्मक हस्तक्षेप को कम करता है, और लंबी दूरी के ट्रांसमिशन की सुरक्षा, दक्षता और स्थिरता सुनिश्चित करता है।

गैल्वेनाइज्ड एंगल स्टील ट्रांसपोज़िशन टॉवर के वर्गीकरण क्या हैं?

क़िंगदाओ अनबांग न्यू एनर्जी एंगल स्टील ट्रांसपोज़िशन टावर की एक पूरी श्रेणी है, जो वोल्टेज स्तर, ट्रांसपोज़िशन मोड और संरचनात्मक प्रकार के तीन मुख्य आयामों के साथ संयुक्त है, प्रत्येक श्रृंखला सार्वभौमिकता और विशिष्ट अनुकूलन क्षमता को ध्यान में रखते हुए, बिजली उद्योग के राष्ट्रीय मानक उत्पादन का सख्ती से पालन करती है, और विभिन्न उच्च-वोल्टेज ट्रांसमिशन परियोजनाओं की व्यक्तिगत आवश्यकताओं से सटीक रूप से मेल खाती है:

1. वोल्टेज स्तर से

हाई-प्रेशर एंगल स्टील ट्रांसपोज़िशन टावर्स (110kV-220kV) और अल्ट्रा-हाई प्रेशर एंगल स्टील ट्रांसपोज़िशन टावर्स (≥330kV) को कवर करना।

The उच्च वोल्टेज मॉडलपारंपरिक लंबी दूरी के ट्रांसमिशन और ट्रांसपोज़िशन की जरूरतों को पूरा करने के लिए औद्योगिक पार्कों और क्रॉस-रीजनल ट्रांसमिशन शाखा लाइनों के लिए उपयुक्त है।

यूएचवी मॉडल को ट्रस घनत्व और नोड बेयरिंग को अनुकूलित करने के लिए संरचनात्मक सुदृढीकरण के साथ डिज़ाइन किया गया है, और यह 500kV और उससे अधिक की लंबी दूरी और बड़ी क्षमता वाली ट्रंक ट्रांसमिशन लाइनों के लिए उपयुक्त है, जो अधिक सटीक चरण समायोजन प्राप्त कर सकता है और तीन-चरण मापदंडों का संतुलन सुनिश्चित कर सकता है।

2. स्थानान्तरण द्वारा विभाजित करें

इसे दो श्रेणियों में विभाजित किया गया है: सिंगल-टावर ट्रांसपोज़िशन प्रकार और डबल-टावर ट्रांसपोज़िशन प्रकार।

सिंगल-टावर ट्रांसपोज़िशन प्रकार एक सुव्यवस्थित संरचना और एक छोटे पदचिह्न के साथ एक कॉम्पैक्ट डिज़ाइन को अपनाता है, जो सीमित लाइन स्थान वाले परिदृश्यों के लिए उपयुक्त है, और एक ही टावर पर तीन-चरण कंडक्टर ट्रांसपोज़िशन को पूरा कर सकता है।

दो-टावर ट्रांसपोज़िशन प्रकार 500kV और उससे ऊपर की यूएचवी लाइनों के लिए अनुशंसित योजना है, जो मजबूत स्थिरता के साथ दो टावरों के तालमेल के माध्यम से तार ट्रांसपोज़िशन का एहसास कराती है, और उच्च-लोड और लंबी दूरी के ट्रांसमिशन परिदृश्यों के लिए उपयुक्त है, और आमतौर पर प्रत्येक 100 किमी लाइन पर ट्रांसपोज़िशन टावरों के 1-2 सेट से सुसज्जित है।

3. संरचनात्मक प्रकार से विभाजित

इसे वाइन ग्लास टाइप एंगल स्टील ट्रांसपोज़िशन टावर, कैट हेड टाइप एंगल स्टील ट्रांसपोज़िशन टावर और ड्राई टाइप एंगल स्टील ट्रांसपोज़िशन टावर में विभाजित किया गया है।

वाइन ग्लास प्रकार को तारों को क्षैतिज रूप से व्यवस्थित करने के लिए अनुकूलित किया गया है, और ट्रांसपोज़िशन ऑपरेशन सुविधाजनक है, जो उच्च-वोल्टेज लाइनों का मुख्यधारा चयन है।

बिल्ली के सिर का प्रकार तार डिजाइन की त्रिकोणीय व्यवस्था को अपनाता है, जिसमें उत्कृष्ट हवा प्रतिरोध और बर्फ प्रतिरोध होता है, और यह तटीय और अल्पाइन वातावरण जैसे जटिल वातावरण के लिए उपयुक्त है।

शुष्क-प्रकार की संरचना में बड़ी कठोरता और मजबूत असर क्षमता होती है, और यह भारी भार और बड़े-स्पैन ट्रांसपोज़िशन परिदृश्यों के लिए उपयुक्त है।
