सबस्टेशनों की रूपरेखा संरचनाएं क्या हैं?

की रूपरेखा संरचनाउपकेंद्रोंमुख्य रूप से सामग्री, रूप और कार्यों के अनुसार वर्गीकृत किया जाता है। नवीनतम सार्वजनिक रूप से उपलब्ध जानकारी के आधार पर, सामान्य प्रकार इस प्रकार हैं:

संरचनात्मक सामग्रियों द्वारा वर्गीकृत

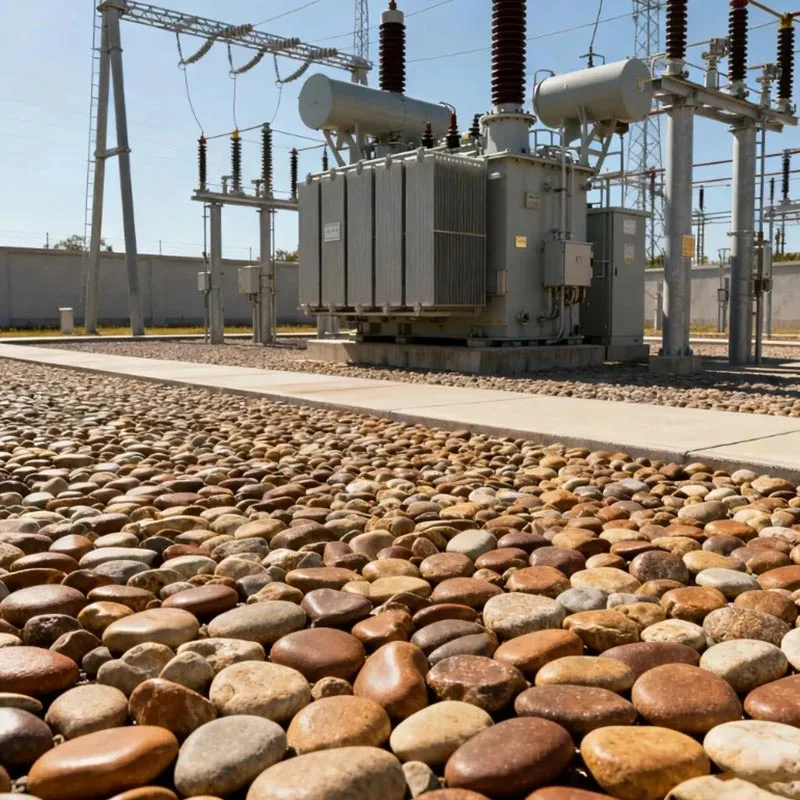

-स्टील संरचना ढांचा: स्टील बीम और कॉलम के संयोजन का उपयोग करके, इसमें उच्च शक्ति, अच्छे भूकंपीय प्रतिरोध और तेज़ निर्माण के फायदे हैं, और यह 500kV और उससे ऊपर के अल्ट्रा-हाई वोल्टेज सबस्टेशनों के लिए उपयुक्त है।

-प्रबलित कंक्रीट संरचना: संक्षारक वातावरण या परिदृश्य संवेदनशील क्षेत्रों के लिए उपयुक्त कंक्रीट और स्टील बार के संयोजन के माध्यम से अर्थव्यवस्था और स्थायित्व के बीच संतुलन प्राप्त करना।

-प्रीफैब्रिकेटेड मॉड्यूलर फ्रेम संरचना: प्रीफैब्रिकेटेड स्टैटिक प्रेशर पाइप पाइल्स, कंपोजिट पैनल, ऑटोक्लेव्ड वातित कंक्रीट दीवार पैनल आदि का उपयोग करना, साइट पर उत्थापन और असेंबली मुख्य तरीके हैं, 53% की असेंबली दर के साथ, निर्माण अवधि को काफी कम कर देता है और प्रदूषण को कम करता है।

वास्तुशिल्प रूप द्वारा वर्गीकृत

-पोर्टल फ्रेम: मुख्य समर्थन छड़ों और झुकी हुई समर्थन छड़ों द्वारा निर्मित एक त्रिकोणीय स्थिर संरचना, जो उपकरणों की एकल-परत व्यवस्था के लिए उपयुक्त है।

-π - आकार की संरचना: बहु-परत उपकरण व्यवस्था के लिए उपयुक्त, क्रॉसबीम और एकाधिक समर्थन छड़ के माध्यम से त्रि-आयामी समर्थन प्राप्त किया जाता है।

-ग्रिड संरचना: स्टील अनुभागों, स्टील पाइपों आदि से बनी एक पोल प्रणाली संरचना, जो स्ट्रिप्स से जुड़ी होती है, आमतौर पर 750kV और उससे अधिक के बाहरी बिजली वितरण उपकरणों में उपयोग की जाती है, जिसमें कम स्टील की खपत और अच्छी हवा प्रतिरोध की विशेषताएं होती हैं।

फ़ंक्शन और एकीकरण स्तर द्वारा वर्गीकृत

-पारंपरिक सबस्टेशन ढांचा: इसमें मुख्य ट्रांसफार्मर, उच्च और निम्न वोल्टेज स्विचगियर, नियंत्रण और सुरक्षा उपकरण, साथ ही संचार और निगरानी जैसी सहायक संरचनाएं शामिल हैं।

-बॉक्स प्रकारसबस्टेशन(पूर्वनिर्मित केबिन प्रकार): उच्च वोल्टेज स्विच, ट्रांसफार्मर, कम वोल्टेज वितरण आदि को एक सील स्टील संरचना बॉक्स में एकीकृत करता है, जो यूरोपीय (मेष/उत्पाद लेआउट) और अमेरिकी संरचनाओं में विभाजित है, जो शहरी वितरण नेटवर्क, औद्योगिक और खनन उद्यमों आदि के लिए उपयुक्त है।

-डिजिटल सबस्टेशन फ्रेमवर्क: IEC 61850 मानक के आधार पर, यह इंटेलिजेंट डिवाइस इंटरऑपरेबिलिटी और डेटा शेयरिंग का समर्थन करते हुए प्रोसेस लेयर, इंटरवल लेयर और स्टेशन कंट्रोल लेयर की तीन-परत वास्तुकला को अपनाता है।
