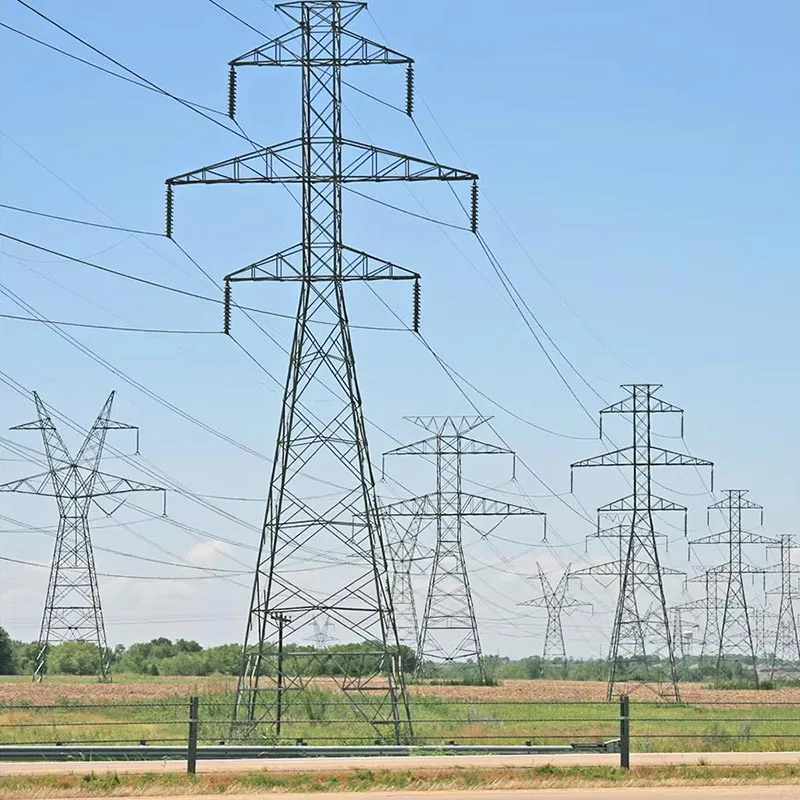

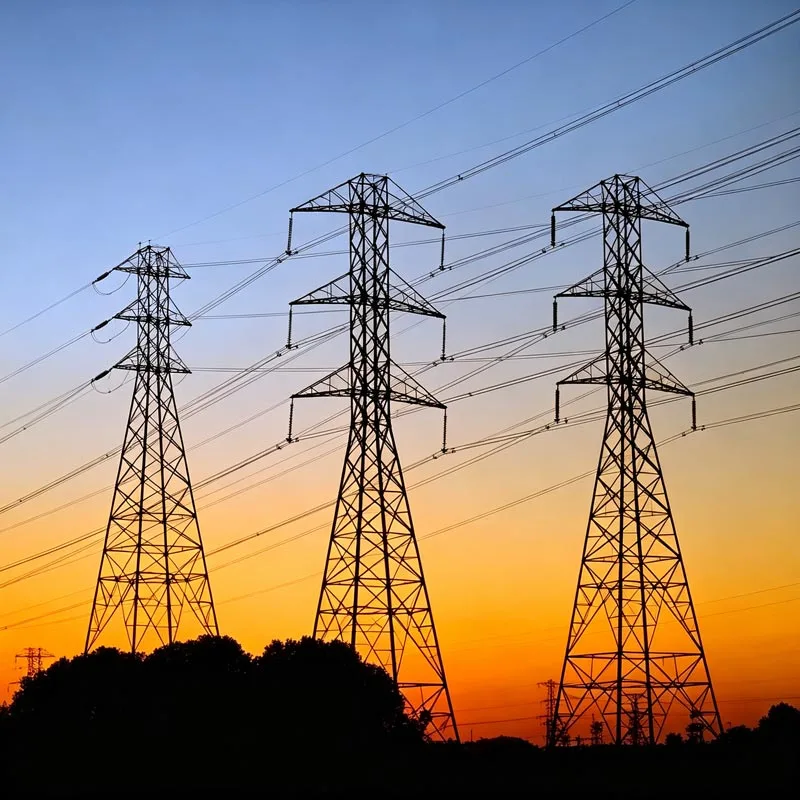

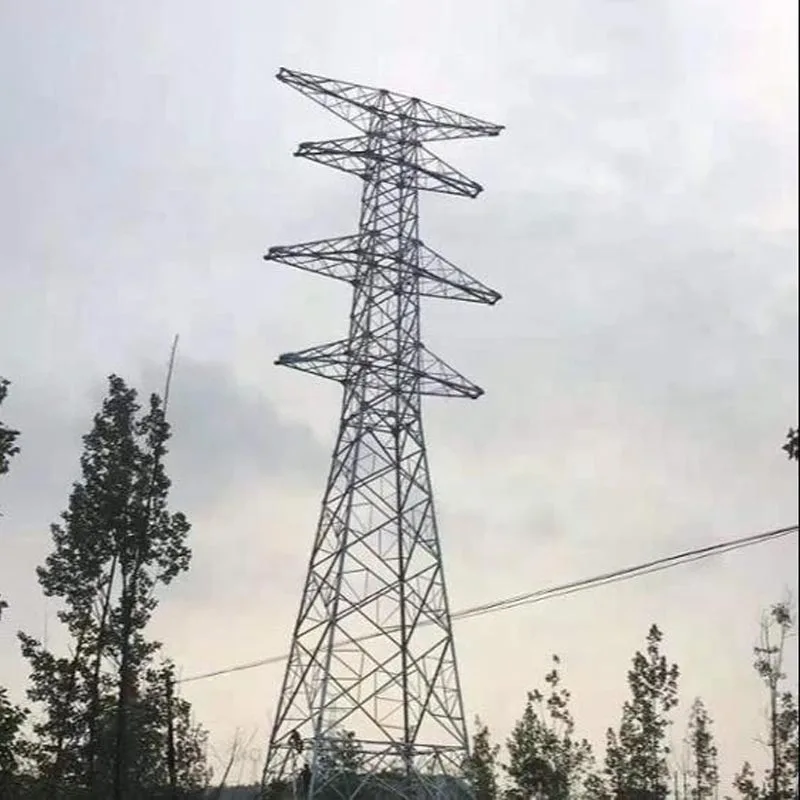

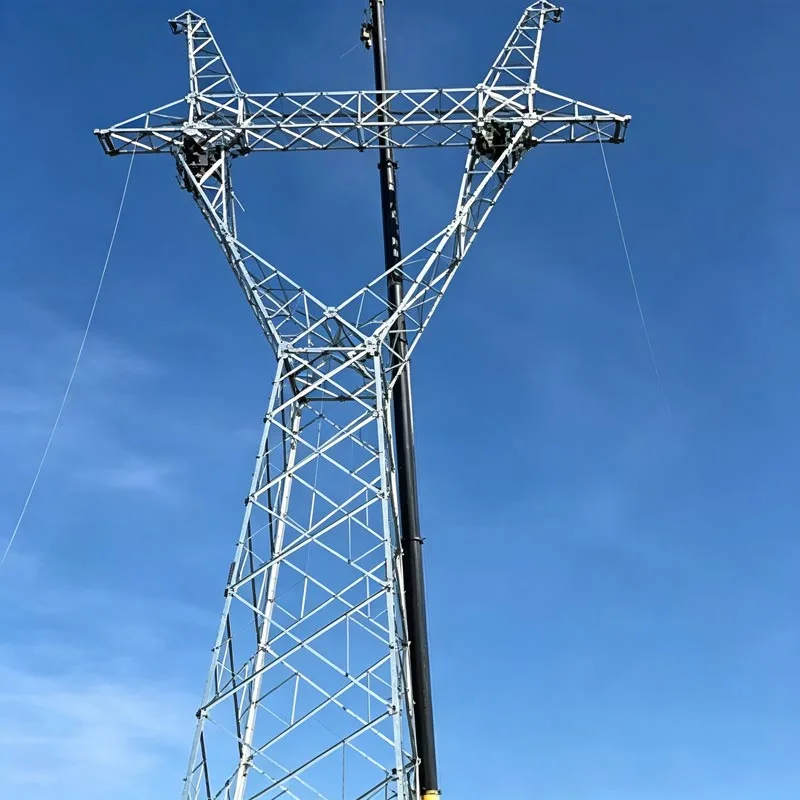

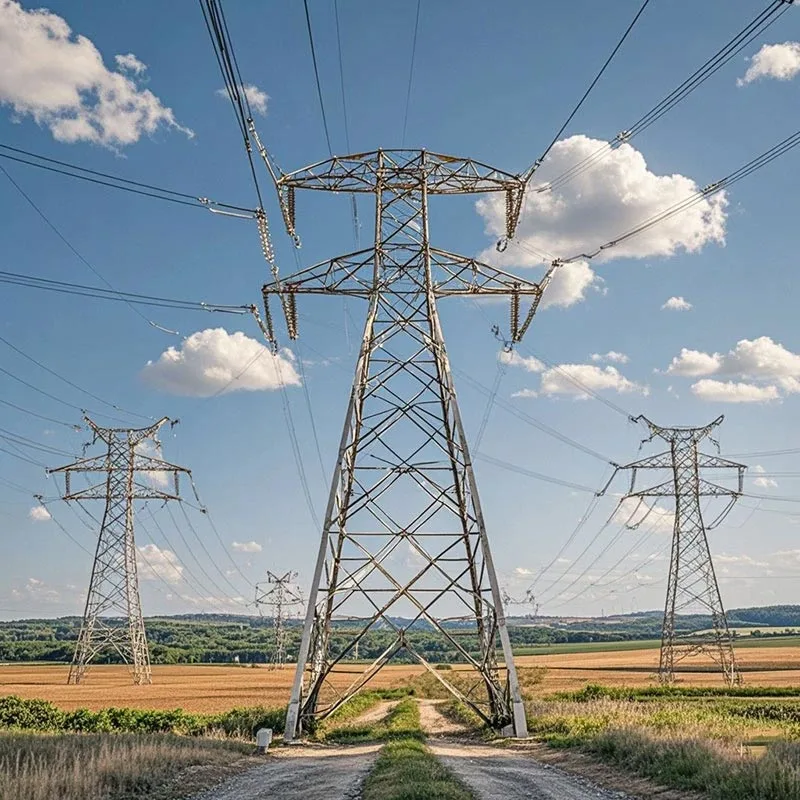

गैल्वेनाइज्ड एंगल स्टील पावर ट्रांसमिशन टॉवर

विश्वसनीय, कुशल और टिकाऊ ऊर्जा बुनियादी ढांचे की वैश्विक मांग कभी इतनी अधिक स्पष्ट नहीं रही। पर इस बुनियादी ढांचे का केंद्र पावर ट्रांसमिशन टावर है, जो एक महत्वपूर्ण घटक है जो दक्षता निर्धारित करता है, विद्युत ग्रिडों की सुरक्षा और दीर्घायु। उपलब्ध विभिन्न संरचनात्मक समाधानों में से, गैल्वेनाइज्ड एंगल स्टील पावर ट्रांसमिशन टावर्स हाई-वोल्टेज और अल्ट्रा-हाई-वोल्टेज (यूएचवी) के लिए उद्योग मानक के रूप में उभरे हैं। दुनिया भर में ट्रांसमिशन नेटवर्क।

यह परिचय एंगल स्टील के लिए तकनीकी और आर्थिक संदर्भ स्थापित करता है टावर्स, उनके व्यापक रूप से अपनाने को उचित ठहराते हैं। इसकी शुरुआत बिजली उपयोगिताओं के सामने आने वाली चुनौतियों को रेखांकित करने से होती है, जैसे कठोर पर्यावरणीय तत्वों का सामना करते हुए विशाल दूरी तक बिजली संचारित करने की आवश्यकता।

फिर पेपर आगे बढ़ता है अध्ययन के दायरे को परिभाषित करने के लिए, जो मुख्य लाभों, विनिर्माण कठोरता और वास्तविक दुनिया के अनुप्रयोग पर केंद्रित है इन टावरों का.

उनके मॉड्यूलर डिज़ाइन, लागत दक्षता और मजबूत सुरक्षात्मक कोटिंग पर जोर देकर, यह खंड सेट करता है गैल्वेनाइज्ड एंगल स्टील टावर बिजली की आधुनिक मांगों को कैसे संबोधित करते हैं, इसकी विस्तृत खोज के लिए मंच ट्रांसमिशन, उन्हें ऊर्जा सुरक्षा और ग्रिड लचीलेपन के लिए एक अनिवार्य संपत्ति बनाता है।

उत्पाद लाभ

1. संक्षारण प्रतिरोध और लंबी सेवा जीवन

सभी घटक गर्म-डुबकी गैल्वनीकरण उपचार से गुजरते हैं, जिससे सतह पर घनी जस्ता कोटिंग (मोटाई ≥85μm) बनती है। यह कोटिंग स्टील को हवा, नमी और संक्षारक मीडिया से प्रभावी ढंग से अलग करती है, जंग और संक्षारण से बचाती है।

सेवा जीवन 30-50 वर्षों तक पहुंच सकता है, जो बाद में रखरखाव की आवृत्ति को काफी कम कर देता है और सेवा चक्र का विस्तार करता है टावर.

2. उच्च लागत प्रदर्शन

ठोस स्टील के खंभों की तुलना में, जाली डिज़ाइन में कम स्टील सामग्री का उपयोग होता है, जिससे कच्चे माल की लागत कम हो जाती है। पर उसी समय, भागों को मानकीकृत किया जाता है, जो विनिर्माण प्रक्रिया को सरल बनाता है, उत्पादन कम करता है और परिवहन लागत.

बोल्टेड कनेक्शन डिज़ाइन उच्च प्रदर्शन प्राप्त करते हुए, साइट पर निर्माण लागत को भी कम करता है और कम निवेश, और बड़े पैमाने पर प्रचार और आवेदन के लिए उपयुक्त है।

3. मजबूत बहुमुखी प्रतिभा और अनुकूलन

इसे विभिन्न वोल्टेज स्तरों (35kV-1000kV), इलाकों (मैदानी इलाकों) के अनुसार लचीले ढंग से डिजाइन और अनुकूलित किया जा सकता है। पहाड़, तटीय क्षेत्र) और भार आवश्यकताएँ।

इसे सस्पेंशन टावर्स, टेंशन टावर्स, में बनाया जा सकता है ट्रांसपोज़िशन टावर और विशेष क्रॉसिंग टावर, पूरी तरह से विभिन्न विद्युत पारेषण परिदृश्यों और बैठकों के अनुकूल विभिन्न परियोजनाओं की विविध आवश्यकताएँ।

4. आसान रखरखाव और सुविधाजनक स्थापना

बोल्टेड कनेक्शन मोड वेल्डिंग की जगह लेता है, जो ऑन-साइट असेंबली और डिससेम्बली के लिए सुविधाजनक है। दैनिक बड़े पैमाने पर उपकरणों के बिना निरीक्षण और भाग प्रतिस्थापन जल्दी से किया जा सकता है, जिससे रखरखाव कम हो जाता है कठिनाई और श्रम लागत।

मानकीकृत हिस्से बाद में रखरखाव और प्रतिस्थापन की सुविधा भी सुनिश्चित करते हैं, संचालन और रखरखाव की दक्षता में सुधार।

पैरामीटर

प्रोजेक्ट केस

अध्ययन 1: ±800kV शानबेई-अन्हुई UHVDC ट्रांसमिशन प्रोजेक्ट (चीन)

चीन की यूएचवी बैकबोन पावर ग्रिड की एक प्रमुख परियोजना के रूप में, यह परियोजना क्षेत्रीय ऊर्जा संसाधन के अनुकूलन के लिए महत्वपूर्ण है आवंटन और सुरक्षित एवं विश्वसनीय बिजली आपूर्ति सुनिश्चित करना।

परियोजना ने गैल्वेनाइज्ड एंगल स्टील पावर ट्रांसमिशन को अपनाया अनहुई होंगयुआन (शेडोंग इलेक्ट्रिक इंजीनियरिंग एंड इक्विपमेंट ग्रुप से संबद्ध) द्वारा आपूर्ति किए गए टावर, कुल 103 के साथ टावर और कुल वजन 7,084 टन।

टावर हॉट-डिप के साथ Q355 हाई-स्ट्रेंथ एंगल स्टील से बने थे जटिल बाहरी वातावरण में संक्षारण प्रतिरोध सुनिश्चित करने के लिए गैल्वनीकरण उपचार (जस्ता कोटिंग मोटाई ≥85μm)।

मानकीकृत डिज़ाइन और बोल्टेड कनेक्शन की बदौलत, टावरों को निर्धारित समय से 5 महीने पहले वितरित किया गया पूरी लाइन में एंगल स्टील टावरों की पूरी डिलीवरी करने वाला पहला आपूर्तिकर्ता, और उत्पाद की गुणवत्ता तथा निर्माण दक्षता को मालिक द्वारा अत्यधिक मान्यता दी गई थी।

भागीदार ग्राहक एवं प्रमाणपत्र

फिलीपींस: फिलीपींस का राष्ट्रीय ग्रिड निगम (एनजीसीपी)
परियोजनाएं: 230kV, 500kV ट्रांसमिशन लाइनें (उदाहरण के लिए, हर्मोसा-सैन जोस 500kV)
खरीद: सख्त गुणवत्ता ऑडिट, एएसटीएम/एएस/एनजेडएस अनुपालन की आवश्यकता है

थाईलैंड: थाईलैंड का विद्युत उत्पादन प्राधिकरण (ईजीएटी)
परियोजनाएं: 230kV, 500kV (उदाहरण के लिए, 500kV टोंगसोंग-सोंगखला लाइन)
पूर्व योग्यता: अनिवार्य कारखाना निरीक्षण और प्रकार परीक्षण।

मलेशिया: तेनागा नैशनल बेरहाद (टीएनबी)
मानक: एमएस (मलेशियाई मानक), आईईसी, आईएसओ 1461 गैल्वनाइजिंग
फोकस: 275kV, 500kV ग्रिड विस्तार और नवीकरणीय एकीकरण

वियतनाम: नेशनल पावर ट्रांसमिशन कॉर्पोरेशन (EVNNPT)
परियोजनाएं: 500kV (उदाहरण के लिए, नाम दीन्ह 1 थर्मल पावर प्लांट से थान होआ तक)

वियतनाम: नेशनल पावर ट्रांसमिशन कॉर्पोरेशन (EVNNPT)
परियोजनाएं: 500kV (उदाहरण के लिए, नाम दीन्ह 1 थर्मल पावर प्लांट से थान होआ तक)
वॉल्यूम: बड़े थोक ऑर्डर (प्रति प्रोजेक्ट 10,000+ टन)

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: गैल्वेनाइज्ड एंगल स्टील पावर ट्रांसमिशन टावर्स के लिए किस सामग्री का उपयोग किया जाता है?

ए: आम तौर पर उच्च शक्ति वाले कोण स्टील जैसे कि Q355 / Q345B / Q235B (चीनी मानक), या एएसटीएम A572 ग्रेड के बराबर 50, एन एस355जेआर। प्रत्येक बैच के साथ सामग्री प्रमाणपत्र (एमटीसी) प्रदान किए जाते हैं।

प्रश्न: आपके टावर किस वोल्टेज स्तर का समर्थन कर सकते हैं?

उत्तर: हम पूरी श्रृंखला की आपूर्ति करते हैं: 10kV, 35kV, 66kV, 110kV, 132kV, 220kV, 230kV, 330kV, 400kV, 500kV, 765kV
डीसी ट्रांसमिशन टावरों और लाइटनिंग टावरों, सबस्टेशन संरचनाओं का भी समर्थन करें।

प्रश्न: क्या आप ग्राहक के चित्र के अनुसार उत्पादन कर सकते हैं?

उत्तर: हाँ. हम ग्राहक द्वारा डिज़ाइन किए गए चित्र (पीडीएफ/सीएडी/डीएक्सएफ) स्वीकार करते हैं। हम डिज़ाइन अनुकूलन, संरचनात्मक भी प्रदान करते हैं यदि आवश्यक हो तो गणना, और तनाव विश्लेषण।

प्रश्न: आप किस सतही उपचार का उपयोग करते हैं?

ए: हॉट-डिप गैल्वनाइजिंग (एचडीजी) प्रति आईएसओ 1461, जीबी/टी 13912, एएसटीएम ए123/ए153।

प्रश्न: सेवा जीवन कब तक है?

उत्तर: सामान्य वायुमंडलीय वातावरण में, 30-50 वर्ष। गंभीर संक्षारक क्षेत्रों में, यह उचित रूप से 20-30 वर्षों तक पहुंच सकता है डिज़ाइन.

प्रश्न: आपके पास क्या प्रमाणपत्र हैं?

● आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली
● आईएसओ 14001 पर्यावरण प्रबंधन
● ISO 45001 व्यावसायिक स्वास्थ्य और सुरक्षा
● सीई (इस्पात संरचनाओं के लिए EN 1090)
● AWS/CWB वेल्डिंग प्रमाणन
● तृतीय-पक्ष रिपोर्ट: एसजीएस, बीवी, इंटरटेक
