एंगल स्टील हनीकॉम्ब टॉवर

क़िंगदाओ अनबैंग न्यू एनर्जी पूर्ण-प्रक्रिया सेवाएं प्रदान करने के लिए वैश्विक आपूर्ति श्रृंखला और तकनीकी सेवा टीम पर निर्भर है प्रारंभिक परियोजना डिजाइन और अनुकूलित उत्पादन से लेकर ऑन-साइट इंस्टॉलेशन मार्गदर्शन और बिक्री के बाद के संचालन तक रख-रखाव.

हमने कई नई ऊर्जा और बिजली परियोजनाओं के लिए एंगल स्टील हनीकॉम्ब टावर समाधान प्रदान किए हैं दक्षिण पूर्व एशिया, यूरोप, अफ्रीका और अन्य क्षेत्र।

हम तुरंत प्रतिक्रिया दे सकते हैं और उच्च गुणवत्ता वाले उत्पाद वितरित कर सकते हैं के अनुसार स्थानीय जलवायु, मानक और निर्माण अनुसूची आवश्यकताएँ, वैश्विक स्वच्छ ऊर्जा और बुनियादी ढांचे का समर्थन विकास.

हमारे उत्पाद में एक मधुकोश जाली संरचना शामिल है, जो इसके मूल को एकीकृत करती है मधुकोश संरचनाओं की उच्च स्थिरता के साथ पारंपरिक कोण स्टील टावरों की उच्च भार वहन क्षमता।

द मुख्य सामग्री उच्च शक्ति वाला हॉट-रोल्ड एंगल स्टील है जो राष्ट्रीय मानकों को पूरा करता है, और यह लंबे समय तक चलने वाला उपयोग करता है गर्म स्नान गैल्वनाइजिंग विरोधी संक्षारण प्रक्रिया। यह टावर की ऊंचाई, भार, हवा प्रतिरोध के लिए पूर्ण पैरामीटर अनुकूलन का समर्थन करता है स्तर, और भी बहुत कुछ।

उत्पाद में एक कॉम्पैक्ट संरचना, छोटे पदचिह्न, तेज हवा और भूकंपीय प्रतिरोध भी शामिल है। और कम रखरखाव लागत. यह आईएसओ 9001 और जीबी/टी 2694 जैसे अंतरराष्ट्रीय और घरेलू मानकों का अनुपालन करता है के लिए नवीकरणीय ऊर्जा, बिजली, संचार, सुरक्षा और में मध्यम और निम्न ऊंचाई (15-60 मीटर) ऊंची संरचनाएं अन्य फ़ील्ड, वैश्विक परियोजनाओं के लिए कुशल, सुरक्षित और लागत प्रभावी समर्थन समाधान प्रदान करते हैं।

मुख्य लाभ

पेटेंट सुदृढीकरण प्रौद्योगिकी समर्थन: हमारे स्टील एंगल हनीकॉम्ब टॉवर पेटेंट सुदृढीकरण से सुसज्जित हैं विद्युत पारेषण टावरों में प्रयुक्त इस्पात घटकों के लिए प्रौद्योगिकी (CN223937740U)।

टावर का निर्माण किया गया है सावधानीपूर्वक चयनित उच्च शक्ति वाले हॉट-रोल्ड एंगल स्टील जैसे Q355B/Q345B, गाढ़े नोड प्लेटों के साथ (≥5मिमी) और बेस प्लेट (≥16 मिमी)। प्रत्येक बैच सामग्री प्रमाणपत्र और यांत्रिक प्रदर्शन परीक्षणों सहित आता है स्पेक्ट्रोस्कोपिक विश्लेषण और तन्यता परीक्षण।

उत्कृष्ट संरचनात्मक प्रदर्शन: एंगल स्टील हनीकॉम्ब टॉवर स्थानिक त्रिकोणीय यांत्रिक के अनुरूप है प्रणाली और उच्च शक्ति वाले कोण स्टील का उपयोग करता है, जो तेज हवा और बर्फ प्रतिरोध के साथ गुरुत्वाकर्षण का एक स्थिर केंद्र सुनिश्चित करता है।

द्वारा गठन क्लैंप, थ्रेडेड रॉड्स और थ्रेडेड स्लीव्स के माध्यम से त्रिकोणीय समर्थन, मुख्य की ताकत और कठोरता कोण ड्रिलिंग के बिना स्टील को काफी बढ़ाया जाता है, जिससे आधार सामग्री को नुकसान से बचाया जा सकता है और समग्र रूप से सुधार किया जा सकता है भार वहन क्षमता 30% से अधिक।

लंबे समय तक चलने वाला संक्षारण संरक्षण: कोर एंटी-जंग प्रक्रिया हॉट-डिप गैल्वनाइजिंग (जंग के लिए सैंडब्लास्टिंग) का उपयोग करती है रिमूवल ग्रेड Sa2.5), जिंक परत की मोटाई ≥86μm (GB/T 13912 मानकों के अनुसार)।

यह हो सकता है में अपग्रेड किया गया ग्राहकों की आवश्यकताओं के अनुसार एक समग्र संक्षारण-विरोधी समाधान, जैसे कठोर वातावरण के लिए उपयुक्त तटीय उच्च नमक कोहरा और औद्योगिक क्षेत्र।

कुशल निर्माण: कनेक्शन विधि मुख्य रूप से पूरक के रूप में आंशिक वेल्डिंग वाले बोल्ट का उपयोग करती है। टावर खंड असेंबली एक स्वचालित असेंबली प्लेटफ़ॉर्म के माध्यम से पूरी की जाती है।

फ़ैक्टरी-पूर्वनिर्मित स्वतंत्र पूर्ण खंड टॉवर पारंपरिक प्लेट कनेक्शन को खत्म करते हुए गोलाकार प्लेट-टू-प्लेट जोड़ों का उपयोग करता है। वेल्ड सीम का निरीक्षण किया जाता है कनेक्शन की मजबूती सुनिश्चित करने के लिए गैर-विनाशकारी (यूटी/एमटी)।

लचीला अनुकूलन: हम पूर्ण-पैरामीटर अनुकूलन सेवाएं (ऊंचाई/लोड/इंटरफ़ेस) प्रदान करते हैं। टावर की ऊंचाई 15 से 60 मीटर तक की रेंज, 500-5000 किलोग्राम की भार क्षमता के साथ, फोटोवोल्टिक बूस्टर के लिए बिल्कुल उपयुक्त स्टेशन, पवन ऊर्जा के लिए पवन माप, संचार बेस स्टेशन और अन्य विविध आवश्यकताएँ।

व्यापक अनुप्रयोग परिदृश्य: पावर ट्रांसमिशन (अल्ट्रा-हाई वोल्टेज/हाई वोल्टेज), संचार आधार के लिए उपयुक्त स्टेशन, पवन ऊर्जा समर्थन, बिजली संरक्षण, निगरानी, और अन्य क्षेत्र, 5 से 80 तक की ऊंचाई को कवर करते हैं मीटर.

पारंपरिक एंगल स्टील टावरों की तुलना में कॉम्पैक्ट हनीकॉम्ब संरचना पदचिह्न को 10% -15% तक कम कर देती है। इसे शहरी उपनगरों, कृषि भूमि और पहाड़ी क्षेत्रों में सीमित स्थानों के लिए अधिक उपयुक्त बनाया गया है।

विशिष्टता पैरामीटर

अनुप्रयोग परिदृश्य

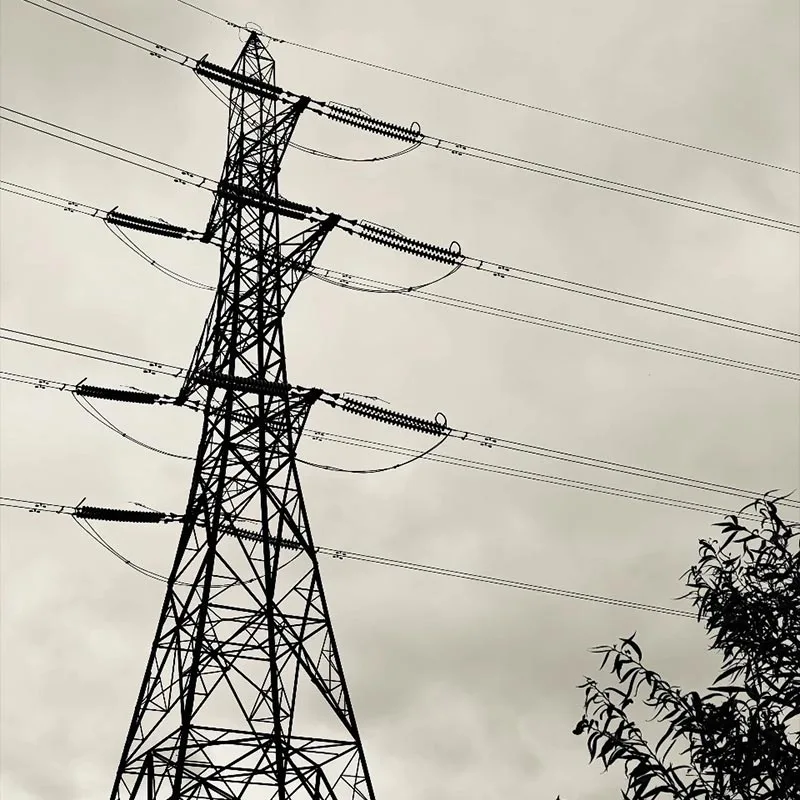

इलेक्ट्रिक पावर ट्रांसमिशन: हाई वोल्टेज/अल्ट्रा-हाई वोल्टेज ट्रांसमिशन लाइनें, ग्रामीण नेटवर्क नवीनीकरण, पार्क बिजली आपूर्ति समर्थन टावर।

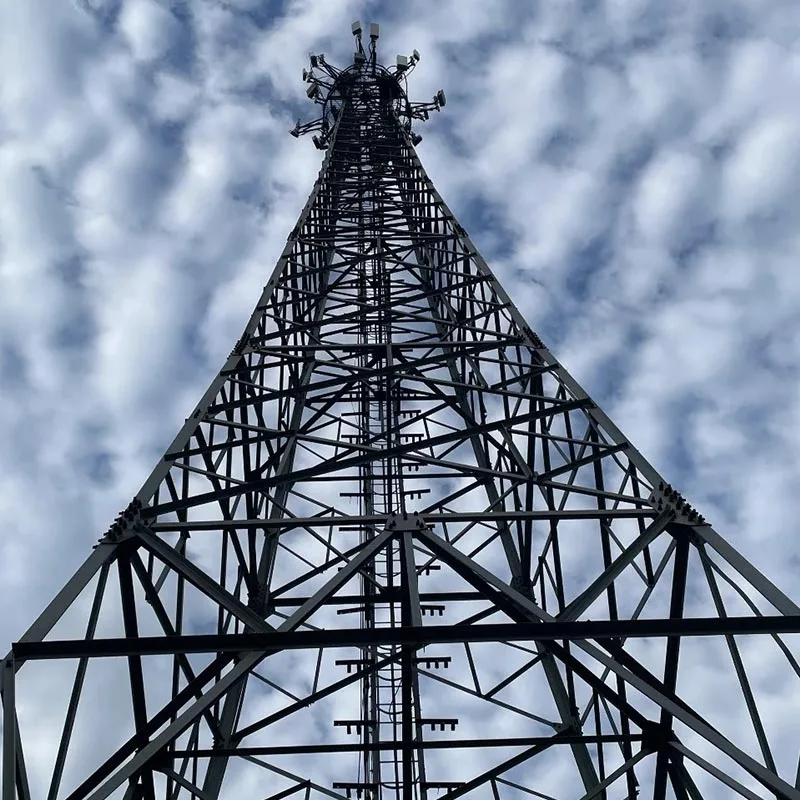

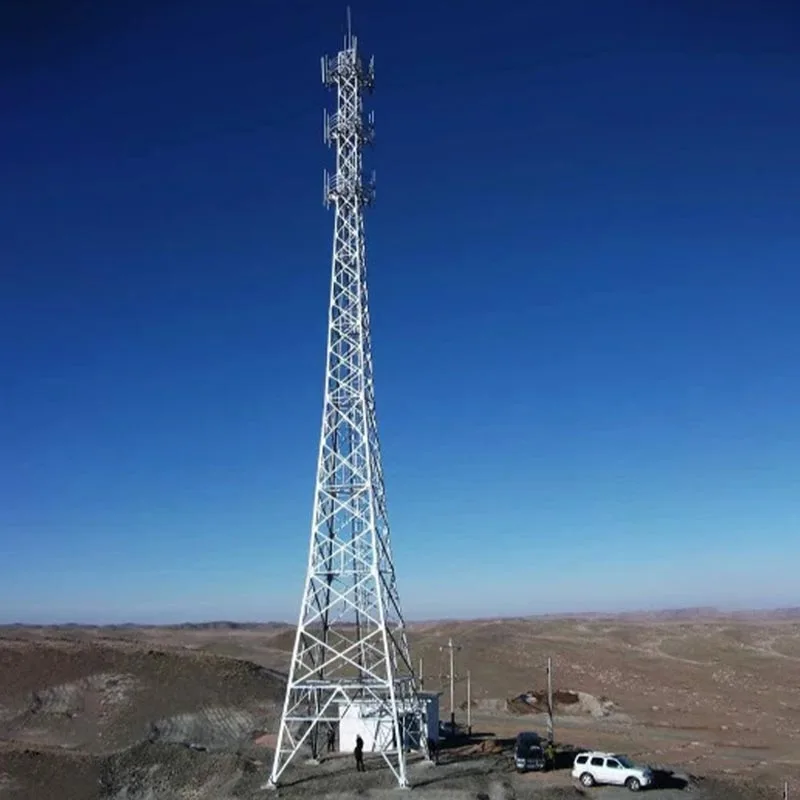

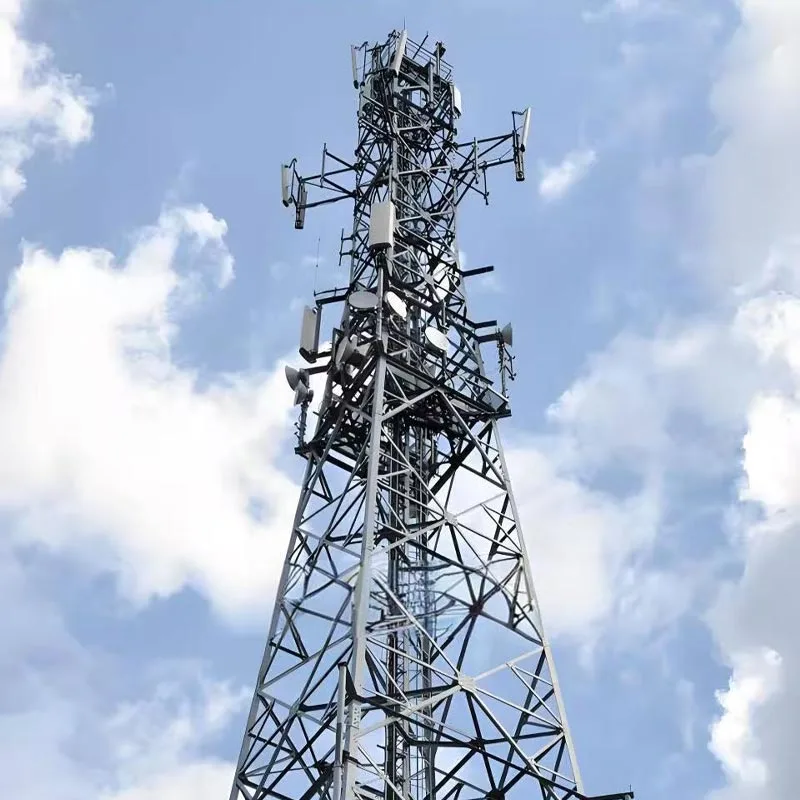

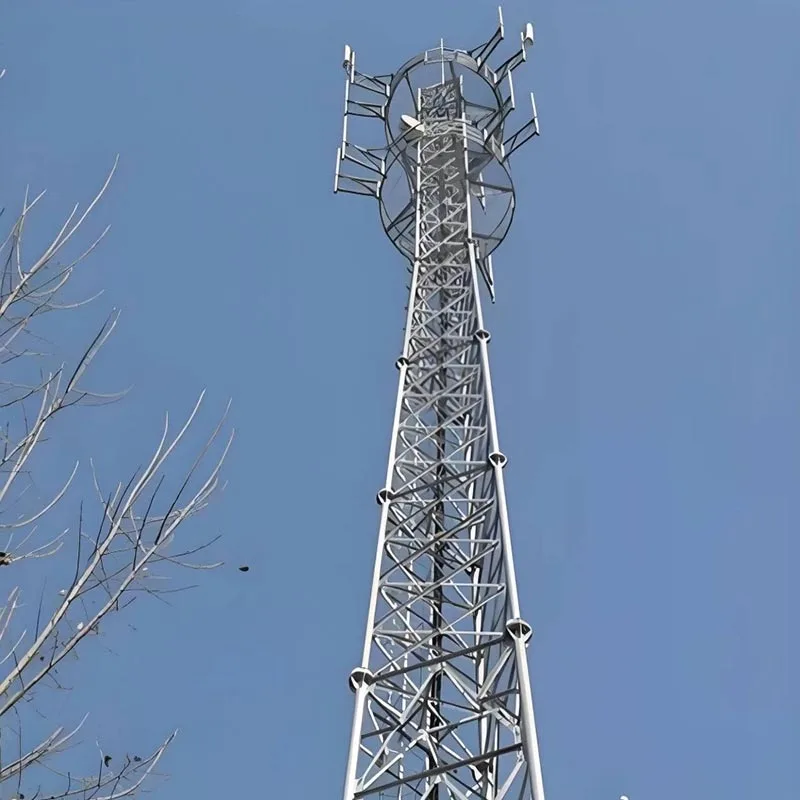

संचार बेस स्टेशन: 5जी/4जी मैक्रो बेस स्टेशन, माइक्रो स्टेशन माउंट, शहरी और ग्रामीण सिग्नल कवरेज मीनारें

पवन ऊर्जा सहायक: पवन माप टावर, संग्रह लाइन टावर, फील्ड स्टेशन निगरानी और बिजली सुरक्षा टावर्स.

फोटोवोल्टिक ऊर्जा भंडारण: फोटोवोल्टिक पावर स्टेशनों के लिए संचार टावर, साइट सुरक्षा निगरानी टावर।

औद्योगिक निगरानी: खदानों, तेल क्षेत्रों, नदियों, जंगल की आग की रोकथाम आदि के लिए दूरस्थ निगरानी टावर।

नगर निगम इंजीनियरिंग: शहरी प्रकाश व्यवस्था, यातायात निगरानी, ​​मौसम निगरानी, ​​बिजली संरक्षण टावर।

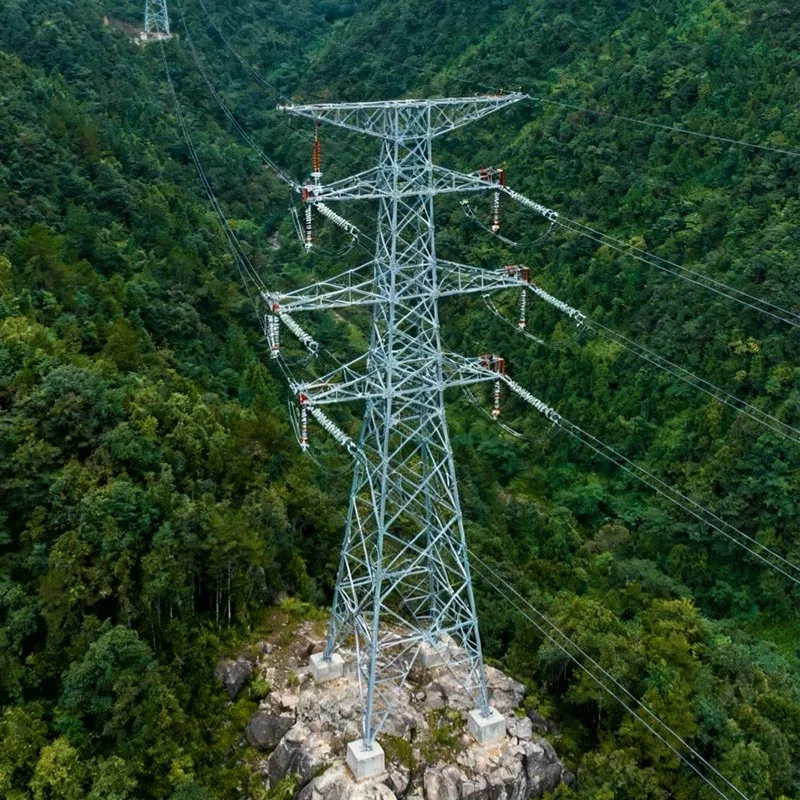

पर्वत/उपनगरीय: जटिल भूभाग, आसान परिवहन और स्थापना वाले क्षेत्रों के लिए हल्के टावर।

अक्सर पूछे जाने वाले प्रश्न

1. एंगल स्टील हनीकॉम्ब टावर और पारंपरिक एंगल स्टील टावर के बीच क्या अंतर है?

पारंपरिक कोण स्टील टावरों की तुलना में: छत्ते की जाली संरचना बल संचरण पथ को अनुकूलित करती है, स्टील की समान मात्रा के साथ भार-वहन क्षमता में 15%-20% की वृद्धि, बेहतर हवा और भूकंपरोधी प्रदान करना प्रतिरोध, और मॉड्यूलर असेंबली में उच्च दक्षता।

2. वैश्विक परियोजनाओं के लिए संक्षारण संरक्षण को कैसे अनुकूलित किया जाता है?

मानक हॉट-डिप गैल्वनीकरण (जस्ता परत ≥86μm), बिना जंग लगे 96 घंटे का नमक स्प्रे परीक्षण पास करता है;
तटीय उच्च-नमक, औद्योगिक और अन्य परिदृश्यों के लिए, हॉट-डिप गैल्वनीकरण के साथ एक दोहरा संक्षारण-रोधी समाधान और फ्लोरोकार्बन कोटिंग प्रदान की जाती है, जिससे सेवा जीवन 35-40 वर्षों तक बढ़ जाता है;
सभी फास्टनरों को हॉट-डिप गैल्वेनाइज्ड किया जाता है, और बोल्ट कनेक्शन स्थानीय जंग को रोकने के लिए डैक्रोमेट कोटिंग का उपयोग करते हैं।

3. अनुकूलित उत्पादों के लिए वितरण चक्र क्या है?

मानक उत्पाद (15-30 मीटर): स्टॉक में उपलब्ध, 7-15 दिनों के भीतर भेज दिया गया;
अनुकूलित उत्पाद (30-60 मीटर, विशेष जंग-रोधी/लोड आवश्यकताओं सहित): डिज़ाइन के आधार पर जटिलता, स्थापना मार्गदर्शन और तकनीकी सहायता के साथ, उत्पादन 20-45 दिनों में पूरा हो जाता है।

4. स्थापना और रखरखाव के दौरान किन प्रमुख बिंदुओं पर ध्यान देने की आवश्यकता है?

स्थापना: उच्च-वृद्धि संरचना स्थापना योग्यता वाली एक टीम द्वारा किया जाना चाहिए, सख्ती से इकट्ठा किया जाना चाहिए चित्र के अनुसार, लंबवतता सुनिश्चित करने के लिए बोल्ट टॉर्क मानकों (एम24 बोल्ट ≥ 400 एनएम) को पूरा करता है;
रखरखाव: हर 2 साल में गैल्वनीकरण की मोटाई और बोल्ट की जकड़न की जाँच करें; व्यापक निरीक्षण करें तूफ़ान या भूकंप के बाद; तटीय क्षेत्रों में हर 3 साल में जंग रोधी परत की मरम्मत करें और दोबारा माप करें हर 1-2 साल में ग्राउंडिंग प्रतिरोध।

5. उत्पाद किन अंतरराष्ट्रीय/घरेलू मानकों का अनुपालन करता है?

घरेलू मानक: जीबी/टी 2694 "पारेषण लाइन टावरों के निर्माण के लिए तकनीकी शर्तें", जीबी 50017 "स्टील स्ट्रक्चर डिज़ाइन स्टैंडर्ड", जीबी 50135 "हाई-राइज़ स्ट्रक्चर डिज़ाइन स्टैंडर्ड";
अंतर्राष्ट्रीय मानक: आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली, एएसटीएम, डीआईएन, जेआईएस, आदि, और संबंधित प्रदान कर सकते हैं परियोजना देश की आवश्यकताओं के अनुसार अनुपालन दस्तावेज़।
