हाईवे गैन्ट्री और कैंटिलीवर

क़िंगदाओ अनबांग न्यू एनर्जी बिजली और संचार इस्पात संरचनाओं के क्षेत्र पर गहराई से ध्यान केंद्रित करती है। हाईवे गैन्ट्री और कैंटिलीवर इसकी मुख्य उत्पाद लाइनों में से एक हैं, जो व्यापक रूप से हाईवे मेनलाइन, इंटरचेंज ओवरपास, टोल को कवर करती हैं। स्टेशन, ईटीसी लेन और अन्य परिदृश्य।

उत्पाद आधार सामग्री के रूप में Q355B उच्च शक्ति स्टील का उपयोग करते हैं, इसे अपनाएं एकीकृत हॉट-डिप गैल्वनाइजिंग प्रक्रिया, और जेटीजी डी81 और जीबी/टी 23827 जैसे राष्ट्रीय मानकों का सख्ती से पालन करें।

वे तेज़ हवा प्रतिरोध, संक्षारण प्रतिरोध और आसान एकीकरण सुविधाओं को संयोजित करें, जो आवश्यकताओं को पूरा करने में सक्षम हैं 120 किमी/घंटा राजमार्ग दृश्यता और पूर्ण मल्टी-लेन कवरेज के लिए, स्मार्ट परिवहन के निर्माण में योगदान दे रहा है बुनियादी ढांचा।

पैरामीटर विशिष्टताएँ

चयन सिफ़ारिशें

परिदृश्य द्वारा चयन

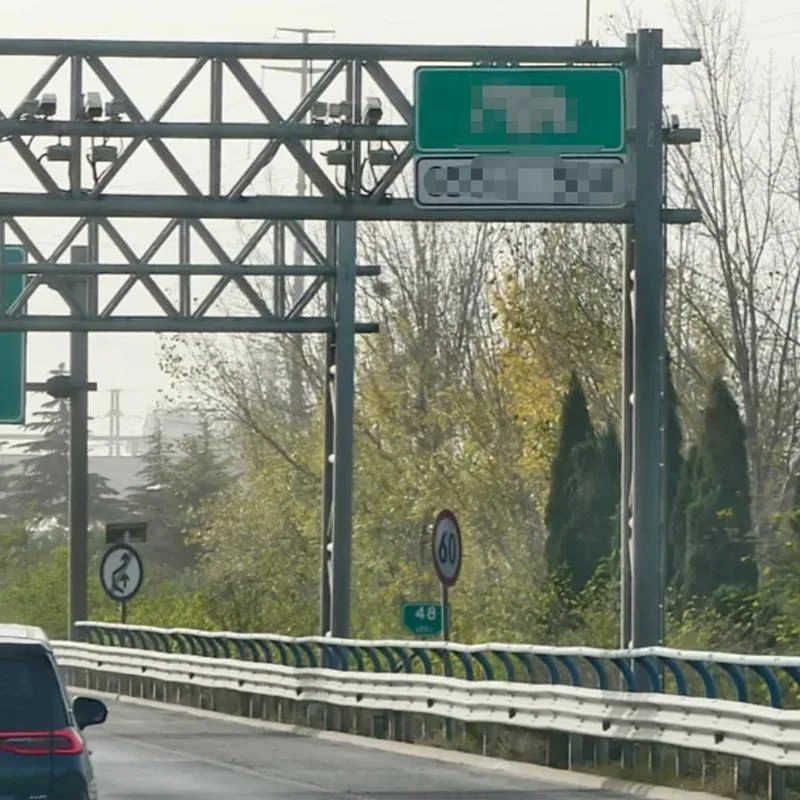

हाई-स्पीड मेनलाइन/इंटरचेंज हब: गैन्ट्री प्रकार चुनें, 10-25 मीटर की बीम अवधि के साथ, डबल-कॉलम विकर्ण समर्थन संरचना, कई लेन को कवर करने वाली, ईटीसी और बड़े गाइड संकेतों के साथ संगत, 120 किमी/घंटा की दृष्टि सुनिश्चित करती है दूरी.

मल्टी-लेन ट्रंक रोड/सेंट्रल डिवाइडर: यातायात की सेवा के लिए डबल क्षैतिज भुजाओं वाले डबल कैंटिलीवर पोल चुनें दोनों दिशाओं में, जगह की बचत, और बड़े निषेध/संकेत संकेतों के साथ संगत।

सिंगल-लेन/रैंप/सेवा क्षेत्र:एकल कैंटिलीवर पोल चुनें, पोल की ऊंचाई 6.5-8.0 मीटर, कैंटिलीवर 2-4.5 मीटर, हल्का अनुकूलन, सड़क के किनारे जगह नहीं घेरता।

पर्यावरण द्वारा चयन

तटीय/उच्च नमक कोहरा/औद्योगिक क्षेत्र: गैन्ट्री और ब्रैकट दोनों पोल हॉट-डिप गैल्वनाइजिंग और पाउडर को अपनाते हैं दोहरे संक्षारण संरक्षण के लिए कोटिंग, जिंक परत की मोटाई ≥85μm, सेवा जीवन को 30% तक बढ़ाती है।

तेज़ हवा वाला क्षेत्र/भारी भार वाली सड़क: Q355B आधार सामग्री को प्राथमिकता दें, गैन्ट्री बीम को 12 मिमी तक प्रबलित और मोटा किया जाए, ब्रैकट पोल दीवार की मोटाई ≥8 मिमी, मरोड़ और कतरनी प्रतिरोध को बढ़ाती है।

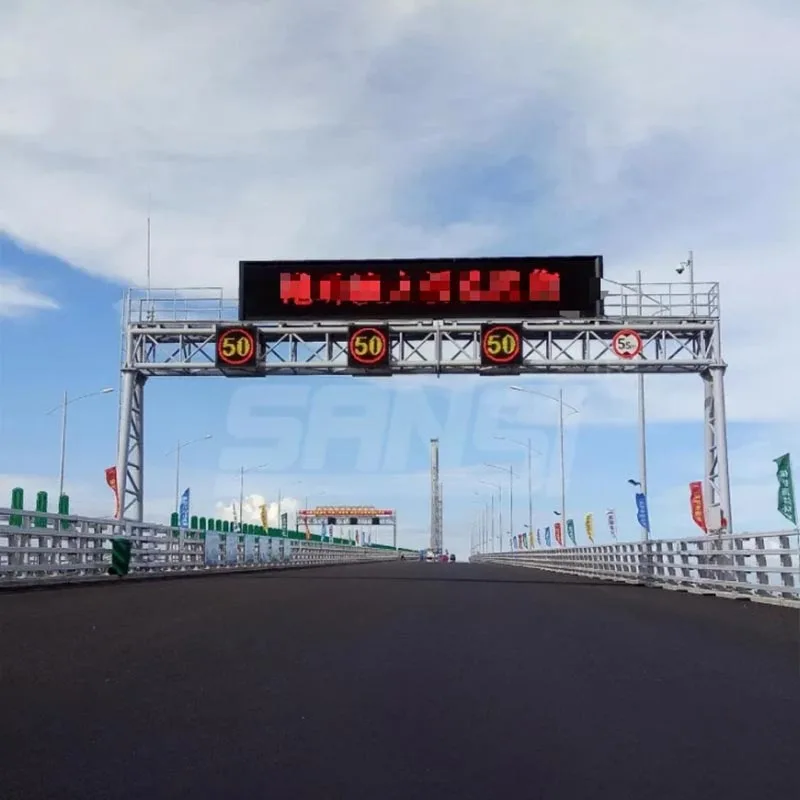

स्मार्ट एकीकरण: निगरानी, ​​आरएसयू और मौसम स्टेशनों के लिए गैंट्री रिजर्व इंस्टॉलेशन इंटरफेस; हाईवे गैन्ट्री और कैंटिलीवर निर्माण को सरल बनाते हुए परिवर्तनीय सूचना पैनलों को एकीकृत कर सकते हैं।

पैकेजिंग और शिपिंग

पैकेजिंग योजना

घटक संरक्षण: दरवाज़े के फ्रेम कॉलम/बीम और कैंटिलीवर आर्म्स के दोनों सिरों पर प्लास्टिक सुरक्षात्मक कैप लगाएं; गैल्वनाइज्ड परत को नुकसान से बचाने के लिए फ्लैंज को लकड़ी के बोर्ड से लपेटें।

बंडलिंग और सुरक्षा: लंबे घटकों को स्टील बैंड से बांधा जाता है, जिससे बचाव के लिए जोड़ों पर नरम पैडिंग जोड़ी जाती है परिवहन के दौरान विकृति; डोर फ्रेम बीम को संबंधित प्री-असेंबली वाले अनुभागों में पैक किया जाता है चित्र.

स्पष्ट लेबलिंग: प्रत्येक घटक को उसकी संख्या, विशिष्टता और स्थापना दिशा के साथ स्प्रे-चिह्नित किया जाता है, त्वरित ऑन-साइट संरेखण की सुविधा के लिए पैकिंग सूची के साथ।

शिपिंग प्रक्रिया

उत्पादन के बाद, घटकों को निरीक्षण के तीन स्तरों से गुजरना पड़ता है: आयाम, गैल्वेनाइज्ड कोटिंग, और यांत्रिक प्रदर्शन, अनुरूपता प्रमाण पत्र और निरीक्षण रिपोर्ट जारी करना।

अनुपालन रसद के साथ भागीदार; दरवाजे के फ्रेम/लंबे ब्रैकट हथियार परिवहन के लिए फ्लैटबेड ट्रकों का सख्ती से उपयोग करते हैं अचानक ब्रेक लगाने या तेज मोड़ से घटकों के विस्थापन से बचने के लिए गति को नियंत्रित करना।

क़िंगदाओ अनबांग न्यू एनर्जी फ़ैक्टरी से सीधा शिपमेंट, राष्ट्रव्यापी कवरेज। बड़े दरवाज़े के फ्रेम वाली वस्तुओं को प्राथमिकता दी जाती है समर्पित वाहन डिलीवरी के लिए, 48 घंटों के भीतर भेज दिया जाता है, और 7-15 दिनों के भीतर प्रमुख राजमार्गों पर पहुंचा दिया जाता है देश भर में निर्माण स्थल।

अक्सर पूछे जाने वाले प्रश्न

हाईवे गैन्ट्री और कैंटिलीवर को किन मुख्य मानकों का पालन करना चाहिए?

उन्हें "राजमार्ग यातायात सुरक्षा सुविधा डिज़ाइन कोड" JTG D81, "सड़क यातायात साइन बोर्ड और समर्थन" का अनुपालन करना होगा। जीबी/टी 23827, और संरचनात्मक सुरक्षा और संक्षारण सुनिश्चित करने के लिए "हॉट-डिप गैल्वनाइजिंग के लिए तकनीकी आवश्यकताएं" जीबी/टी 13912 प्रतिरोध.

दरवाज़े के फ्रेम और कैंटिलीवर आर्म्स की संक्षारण-रोधी प्रक्रिया दीर्घकालिक स्थायित्व कैसे सुनिश्चित करती है?

हॉट-डिप गैल्वनाइजिंग का उपयोग किया जाता है: दीवार की मोटाई ≤12 मिमी विसर्जन ≥8 मिनट के लिए 450-460 डिग्री सेल्सियस पर पिघले जस्ता में विसर्जन, औसत जस्ता परत की मोटाई ≥85μm, पूर्ण आंतरिक दीवार कवरेज के साथ; तटीय/उच्च संक्षारण क्षेत्रों के लिए, एक अतिरिक्त पाउडर कोटिंग लगाई जा सकती है, जिससे 25 वर्षों से अधिक का सेवा जीवन प्राप्त होता है।

लंबे ब्रैकट हथियार/बड़े दरवाजे के फ्रेम को साइट पर कैसे ले जाया और स्थापित किया जाता है?

लंबे ब्रैकट हथियारों को अनुभागों में संसाधित किया जा सकता है और 8.8 ग्रेड उच्च शक्ति वाले बोल्ट का उपयोग करके साइट पर जोड़ा जा सकता है, फ़ैक्टरी छोड़ने से पहले पूर्व-संयोजन; दरवाज़े के फ़्रेमों को अनुभागों में पैक किया जाता है, साइट के अनुसार इकट्ठा किया जाता है जिंक परत को नुकसान पहुंचाने से बचने के लिए नंबरिंग की गई और नायलॉन स्लिंग्स का उपयोग करके इसे उठाया गया।

सड़क के ग्रेड और गलियों की संख्या के आधार पर मॉडल का चयन कैसे करें?

राजमार्ग/प्राथमिक सड़कों को ≥5.5 मीटर की कम निकासी के साथ ब्रैकट या दरवाज़े के फ्रेम प्रकारों को प्राथमिकता देनी चाहिए; माध्यमिक सड़कें छोटे ब्रैकट चुन सकते हैं; मल्टी-लेन (≥4 लेन) इंटरचेंज में दरवाजे के फ्रेम का उपयोग करना चाहिए, सिंगल-लेन/रैंप का उपयोग करना चाहिए एकल ब्रैकट, दृष्टि दूरी और लागत-प्रभावशीलता को संतुलित करता है।

कौन से बुद्धिमान परिवहन उपकरणों को उत्पादों के साथ एकीकृत किया जा सकता है?

दरवाज़े के फ्रेम ईटीसी एंटेना, एचडी मॉनिटरिंग, आरएसयू वी2एक्स डिवाइस और परिवर्तनीय संदेश संकेतों को एकीकृत कर सकते हैं; ब्रैकट हथियार कर सकते हैं स्मार्ट हाईवे के लिए आरक्षित ग्राउंडिंग और पावर इंटरफेस के साथ एलईडी लाइटिंग और वाहन डिटेक्टरों से सुसज्जित होना चाहिए निर्माण.
