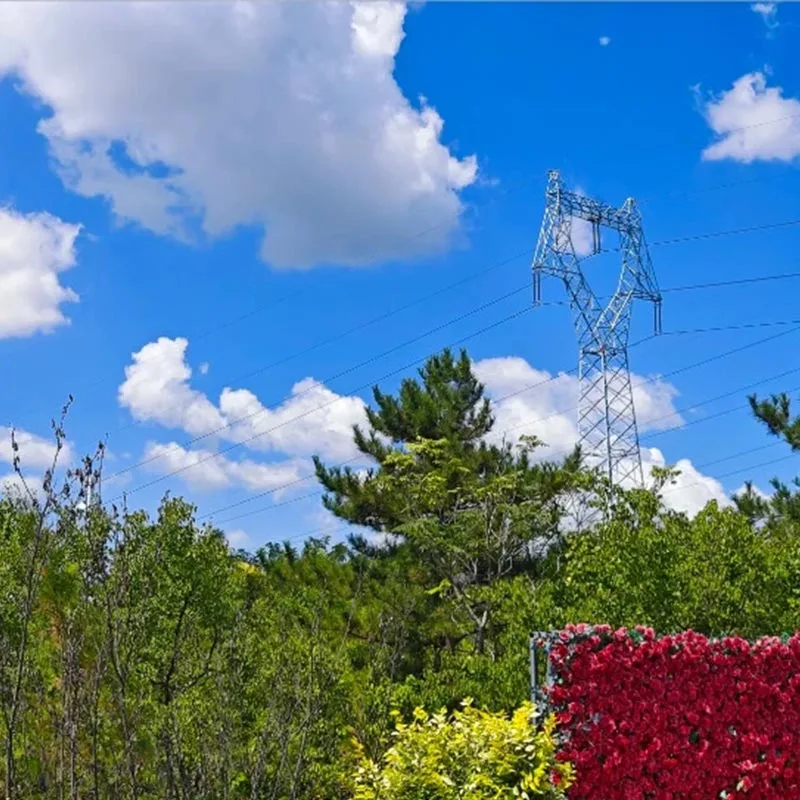

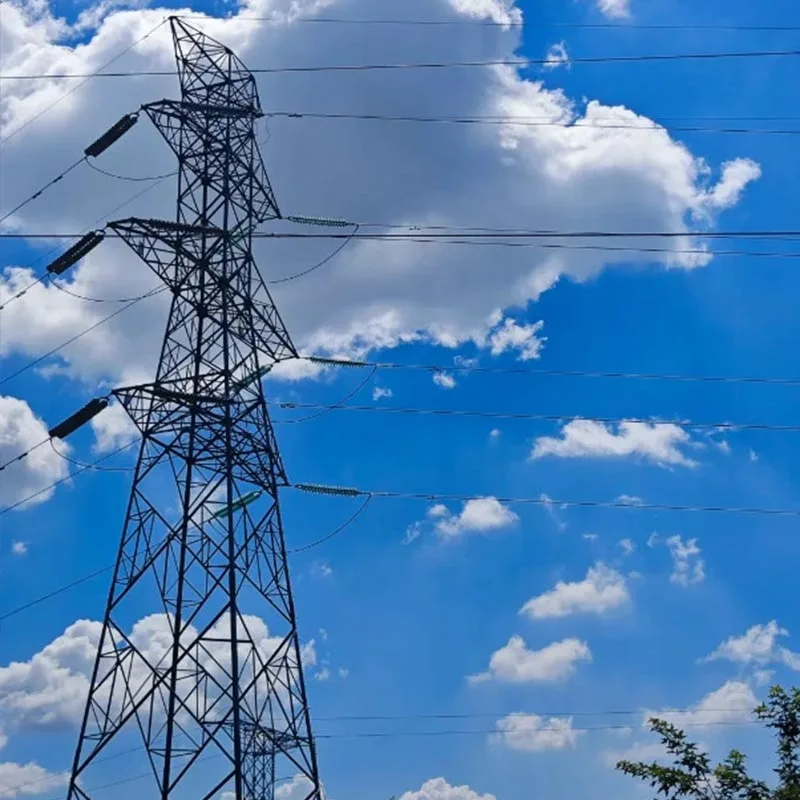

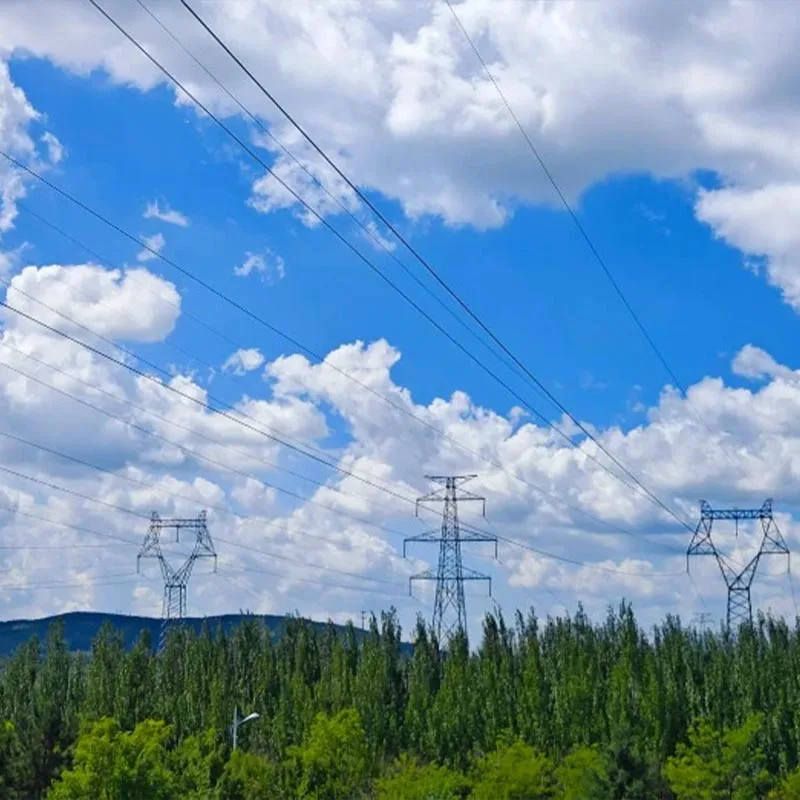

330kV ट्रांसमिशन लाइन एंगल स्टील टॉवर

क़िंगदाओ अनबैंग न्यू एनर्जी का 330kV ट्रांसमिशन लाइन एंगल स्टील टॉवर एक हाई-वोल्टेज ट्रांसमिशन कोर उपकरण है चीन की बिजली निर्माण आवश्यकताओं और लाभ उठाने के आधार पर, कंपनी द्वारा स्वतंत्र रूप से विकसित और निर्मित किया गया है अपने स्वयं के कारखाने के उत्पादन लाभ।

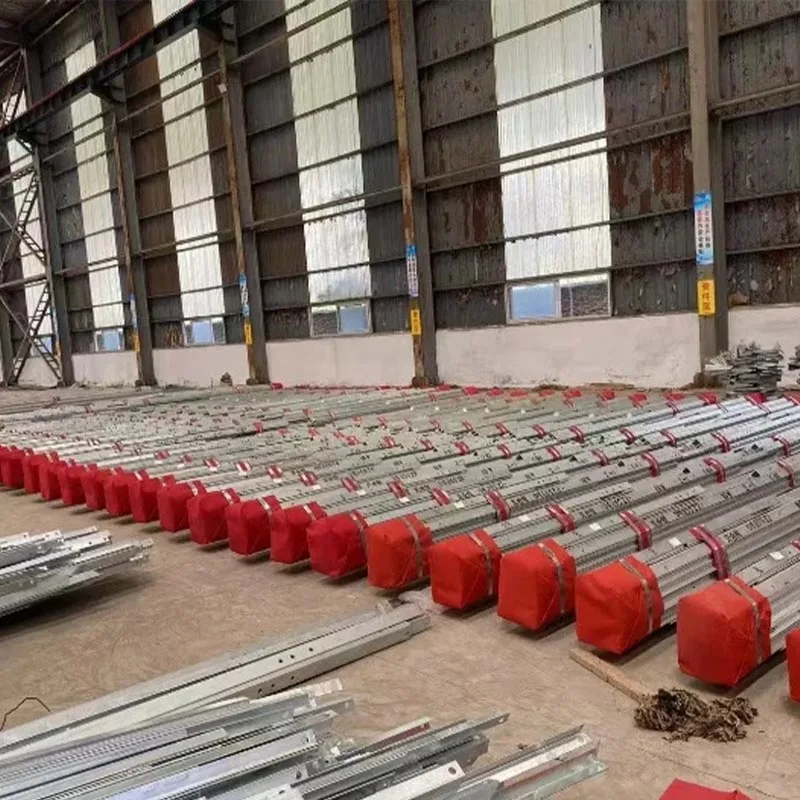

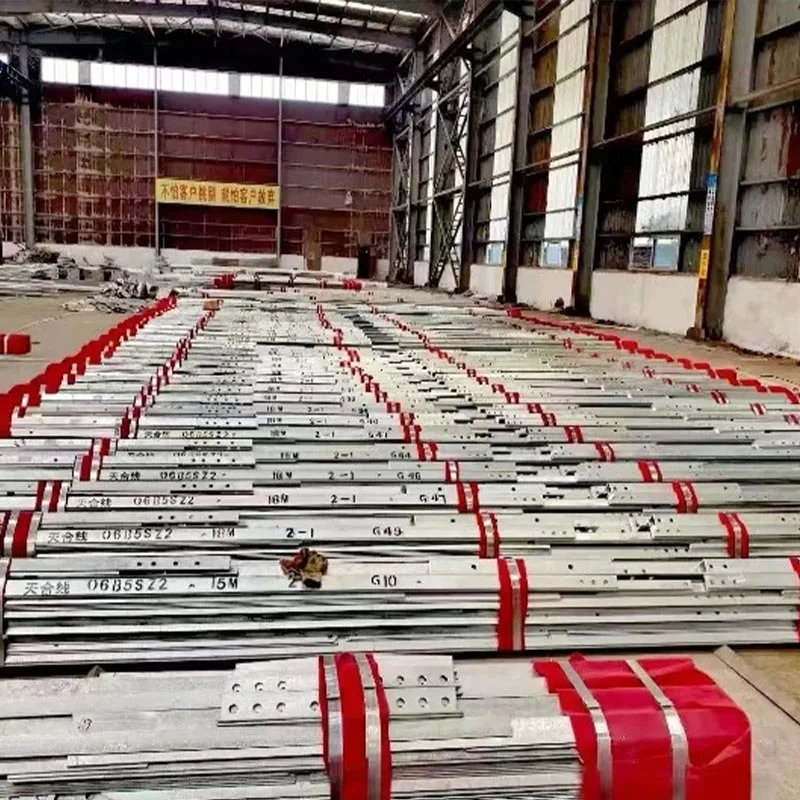

यह टावर हाई क्वालिटी एंगल से बना हुआ है स्टील Q235B, Q345B, और Q420B, सटीक कटिंग, वेल्डिंग, हॉट-डिप गैल्वनीकरण और अन्य सख्त के माध्यम से संसाधित प्रक्रियाएं.

यह एक जालीदार स्व-सहायक टॉवर है, जिसमें एकल या संयुक्त कोण स्टील क्रॉस-सेक्शन वाले घटक हैं, एक कॉम्पैक्ट संरचना, स्पष्ट बल वितरण और पारदर्शी लोड स्थानांतरण की विशेषता।

330kV ट्रांसमिशन लाइन की मुख्य असर सुविधा के रूप में, यह है उच्च शक्ति, उच्च स्थिरता, हवा और भूकंप प्रतिरोध, संक्षारण प्रतिरोध और लंबे समय तक लाभ शामिल हैं सेवा जीवन. यह मैदानों, पहाड़ियों, पहाड़ों और तटीय क्षेत्रों जैसे विभिन्न जटिल इलाकों के लिए उपयुक्त है।

यह मिलता है 330kV हाई-वोल्टेज ट्रांसमिशन लाइनों के लिए कंडक्टर स्थापना और इन्सुलेटर सस्पेंशन की मुख्य आवश्यकताएं, "ओवरहेड ट्रांसमिशन लाइन टावरों के डिजाइन के लिए मानकों" का सख्ती से पालन करना, और एक सुरक्षित, विश्वसनीय प्रदान करता है। राष्ट्रीय और के लिए किफायती और कुशल व्यापक समाधान अंतर्राष्ट्रीय पावर ग्रिड और क्षेत्रीय पारेषण परियोजनाएं, कुशल अंतर-क्षेत्रीय बिजली संसाधन का समर्थन करती हैं संचरण.

पैरामीटर विशिष्टताएँ

मॉडल चयन सिफ़ारिशें

30-40 मीटर टॉवर (शुष्क प्रकार) लागू परिदृश्य

मैदानी क्षेत्र, उपनगरीय 330kV ट्रांसमिशन लाइनें, सबस्टेशन आउटगोइंग लाइनें, क्षैतिज के साथ पारंपरिक ट्रांसमिशन अनुभाग 200-250 मीटर की अवधि.

अनुशंसित कारण: कॉम्पैक्ट संरचना, छोटे पदचिह्न, किफायती लागत, स्पष्ट तनाव वितरण, सुविधाजनक स्थापना, बड़े निर्माण उपकरण की कोई आवश्यकता नहीं, मध्यम वाले क्षेत्रों के लिए उपयुक्त जनसंख्या घनत्व और समतल भूभाग। यह 330kV ट्रांसमिशन के पारंपरिक अनुभागों के लिए पसंदीदा मॉडल है उचित इस्पात उपयोग और उत्कृष्ट लागत प्रदर्शन के साथ लाइनें।

40-50 मीटर टॉवर (कप प्रकार) लागू परिदृश्य

पहाड़ी क्षेत्र, मध्यम अवधि की ट्रांसमिशन लाइनें (क्षैतिज अवधि 250-300 मीटर), कुछ गलियारे की चौड़ाई की बाधाओं वाले खंड, खाता सिग्नल हस्तक्षेप निवारण आवश्यकताएँ।

अनुशंसित कारण: कंडक्टरों को तीन-चरण क्षैतिज लेआउट में व्यवस्थित किया जाता है, उचित रूप से तनावग्रस्त, उच्च कठोरता, प्रभावी ढंग से 330kV लाइन ग्राउंड तारों के लिए सुरक्षित निकासी सुनिश्चित करना, तेज हवा प्रतिरोध, के लिए उपयुक्त हल्के उतार-चढ़ाव वाले इलाके और नियंत्रित ट्रांसमिशन लाइन कॉरिडोर चौड़ाई की आवश्यकता वाली परियोजनाएं, स्थापित करने में आसान और बनाए रखें.

50-70 मीटर टॉवर (पोर्टल/मजबूत प्रकार) लागू परिदृश्य

पर्वतीय क्षेत्र, दूरदराज के क्षेत्र, तटीय उच्च-पवन क्षेत्र, लंबी अवधि की ट्रांसमिशन लाइनें (क्षैतिज विस्तार 300-400 मीटर), और मौजूदा रेखाओं को पार करने वाले विशेष खंड।

अनुशंसित कारण: मजबूत कोण स्टील स्प्लिसिंग, उच्च शक्ति, मजबूत स्थिरता, कैन का उपयोग करता है तेज़ हवाओं, भारी बर्फ़, नमक स्प्रे और अन्य कठोर मौसम स्थितियों का सामना करना; नींव का तनाव उचित है, जटिल इलाके में स्थापना के लिए उपयुक्त, प्रभावी ढंग से भार वहन और आपदा प्रतिरोध मुद्दों को संबोधित करना पहाड़ों और तटीय क्षेत्रों में 330kV लाइनें। कुछ मॉडलों का उपयोग क्रॉसिंग टावरों के रूप में किया जा सकता है।

अनुकूलित टावर्स लागू परिदृश्य

विशेष भूभाग (द्वीप, खड़ी ढलान, दलदल), विशेष भार (बहु-उपकरण एकीकरण, बड़े-स्पैन क्रॉसिंग), विशेष मौसम स्थितियाँ (भारी बर्फ क्षेत्र, तेज़ तूफ़ान क्षेत्र), और विशेष उपस्थिति (परिदृश्य एकीकरण) आवश्यकताएँ 330kV ट्रांसमिशन लाइन परियोजनाओं के लिए।

अनुशंसित कारण: क़िंगदाओ अनबैंग न्यू एनर्जी का अपना कारखाना 330kV ट्रांसमिशन लाइन को अनुकूलित कर सकता है एंगल स्टील टावर की ऊंचाई, संरचनात्मक रूप, सामग्री, जंग रोधी मानक और भार वहन क्षमता के अनुसार परियोजना चित्र, भू-भाग सर्वेक्षण रिपोर्ट और ग्राहक द्वारा प्रदान किए गए मौसम संबंधी डेटा की पेशकश विभिन्न विशेष परियोजनाओं को पूरा करते हुए वन-स्टॉप सेवा में एक-पर-एक डिजाइन, उत्पादन और स्थापना मार्गदर्शन आवश्यकताएँ.

वास्तविक मामले

गांसु हेक्सी कॉरिडोर 330kV ट्रांसमिशन लाइन एंगल स्टील टॉवर परियोजना

परियोजना अवलोकन: गांसु हेक्सी के लिए 50-मीटर पोर्टल टावरों के 12 सेट की आपूर्ति की गई कॉरिडोर 330kV ट्रांसमिशन लाइन परियोजना, क्षैतिज के साथ स्थानीय शुष्क, हवादार और बर्फीले मौसम की स्थिति के लिए अनुकूलित खाड़ी की दूरी 300 मी. कंडक्टर प्रकार: 2×LGJ400/35, ग्राउंड वायर प्रकार: JLB20A-120।

कार्यान्वयन प्रभाव: टावरों में Q345B उच्च गुणवत्ता वाले एंगल स्टील का उपयोग किया गया है संक्षारण-रोधी प्रक्रियाएं, 29 मी/सेकेंड की स्थानीय हवाओं और 10 मिमी बर्फ भार का सफलतापूर्वक सामना करती हैं। स्थापना का समय था 25% की कमी हुई, और टावरों ने आज तक दोष-मुक्त संचालन किया है, जिससे स्थानीय लाइन कॉरिडोर की भीड़ को प्रभावी ढंग से कम किया गया है, क्षेत्रीय विद्युत पारेषण स्थिरता सुनिश्चित करना, और राज्य ग्रिड गांसु इलेक्ट्रिक पावर से उच्च प्रशंसा प्राप्त करना कंपनी.

शेडोंग क़िंगदाओ 330kV सबस्टेशन आउटगोइंग लाइन एंगल स्टील टॉवर परियोजना

परियोजना अवलोकन: आउटगोइंग के लिए 35-मीटर गैन्ट्री-प्रकार के टावरों के 8 सेट प्रदान किए गए क़िंगदाओ में 330kV सबस्टेशन की लाइन परियोजना, सबस्टेशन को मुख्य लाइन से जोड़ना। उपनगरीय इलाके के लिए अनुकूलित सीमित भूमि और एकीकृत आसपास के वातावरण के साथ।

कार्यान्वयन प्रभाव: उत्पाद में एक कॉम्पैक्ट संरचना और सुविधाजनक स्थापना है, जो भूमि को सख्ती से नियंत्रित करता है कब्ज़ा. ऊर्ध्वाधरता और भार-वहन क्षमता डिज़ाइन मानकों को पूरा करती है, जो ट्रांसमिशन आवश्यकताओं को पूरी तरह से फिट करती है सबस्टेशन का आउटगोइंग एंड, प्रभावी रूप से 330kV हाई-वोल्टेज पावर के स्थिर आउटपुट को सुनिश्चित करता है, अपग्रेड का समर्थन करता है क़िंगदाओ का क्षेत्रीय पावर ग्रिड, और राज्य ग्रिड द्वारा स्वीकृति पारित करना।

शानक्सी वेनान 330kV ट्रांसमिशन लाइन पुनर्निर्माण एंगल स्टील टॉवर परियोजना

परियोजना अवलोकन: वेनान में 330kV लुओलिंग लाइन टावरों के उन्नयन और ऊंचाई वृद्धि परियोजना में भाग लिया, शानक्सी, 40-मीटर प्रबलित 330kV ट्रांसमिशन लाइन एंगल स्टील टावरों (4 स्ट्रेन टावरों सहित) के 9 सेट की आपूर्ति करता है। पुराने सीमेंट डबल पोल को बदलना, और अपर्याप्त सुरक्षा दूरी और प्राकृतिक के प्रति कमजोर प्रतिरोध के मुद्दों का समाधान करना मौजूदा लाइनों में आपदाएँ।

कार्यान्वयन प्रभाव:उच्च शक्ति और स्थिरता के लिए धन्यवाद, वे थे लगातार बारिश के मौसम में सफलतापूर्वक स्थापित किया गया, जो भारी बारिश का सामना करने की उत्कृष्ट क्षमता दर्शाता है तेज़ हवाएँ. पुनर्निर्माण के बाद, लाइन की परिचालन स्थिरता में काफी सुधार हुआ, जिससे प्रभावी ढंग से रोकथाम हुई बड़े पैमाने पर बिजली कटौती, हेनान में लिंगबाओ कनवर्टर स्टेशन को बिजली आपूर्ति के लिए विश्वसनीय समर्थन प्रदान करती है वेनान क्षेत्र, और 10-दिवसीय गहन पुनर्निर्माण कार्य को सफलतापूर्वक पूरा करना।
