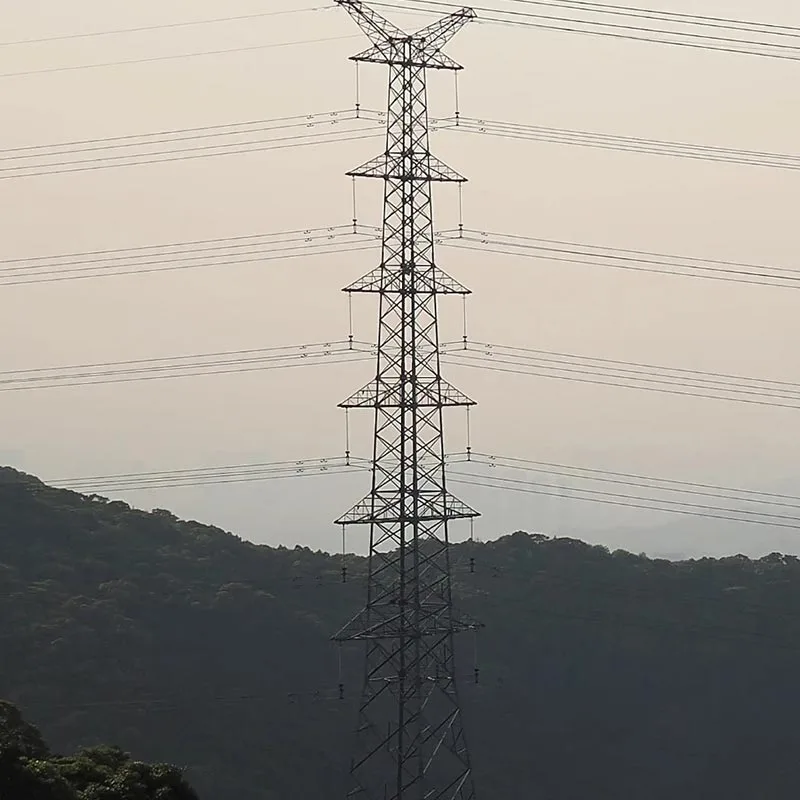

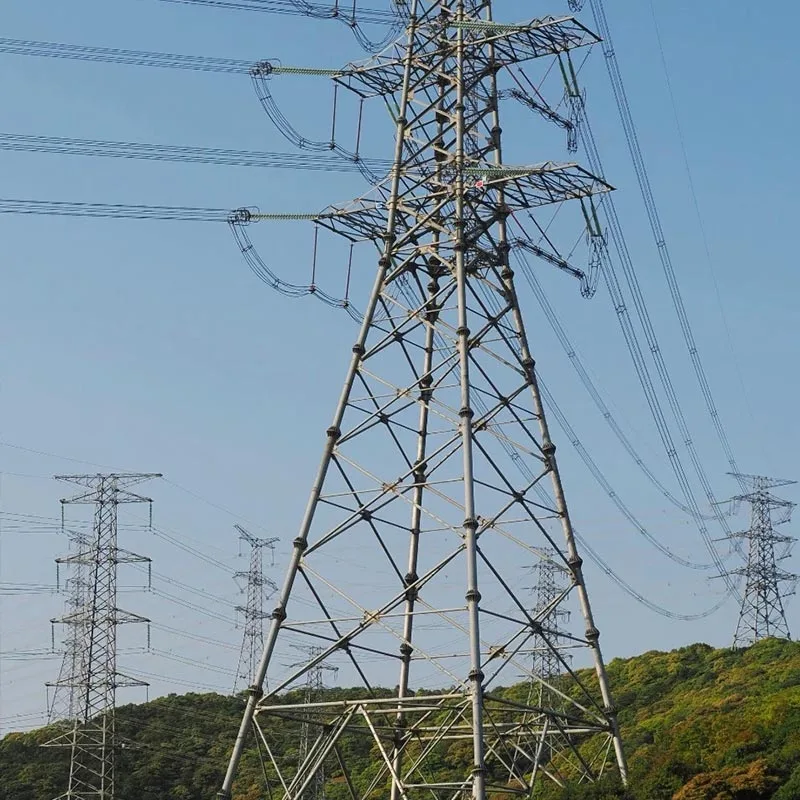

पावर ट्रांसमिशन टेंगेंट टॉवर

उन्नत और टिकाऊ पावर ट्रांसमिशन टैंगेंट टॉवर सीधे-खंड के लिए एक मुख्य सहायक इस्पात संरचना है शक्ति ट्रांसमिशन, 10kV-1000kV के वोल्टेज स्तर के लिए उपयुक्त। इसे क़िंगदाओ अनबैंग न्यू द्वारा डिज़ाइन और निर्मित किया गया है ऊर्जा जीबी/टी 2694-2018 और डीएल/टी 5486-2020 मानकों के अनुसार फैक्टरी।

उत्पाद उच्च शक्ति वाला कोण अपनाता है स्टील/स्टील ट्यूब ट्रस संरचना, दीर्घकालिक संक्षारण संरक्षण के लिए हॉट-डिप गैल्वनाइजिंग, और पेटेंट सुदृढीकरण प्रौद्योगिकी, उच्च भार-वहन क्षमता, मजबूत आपदा प्रतिरोध, स्थापना में आसानी और लंबे समय तक एकीकृत सेवा जीवन.

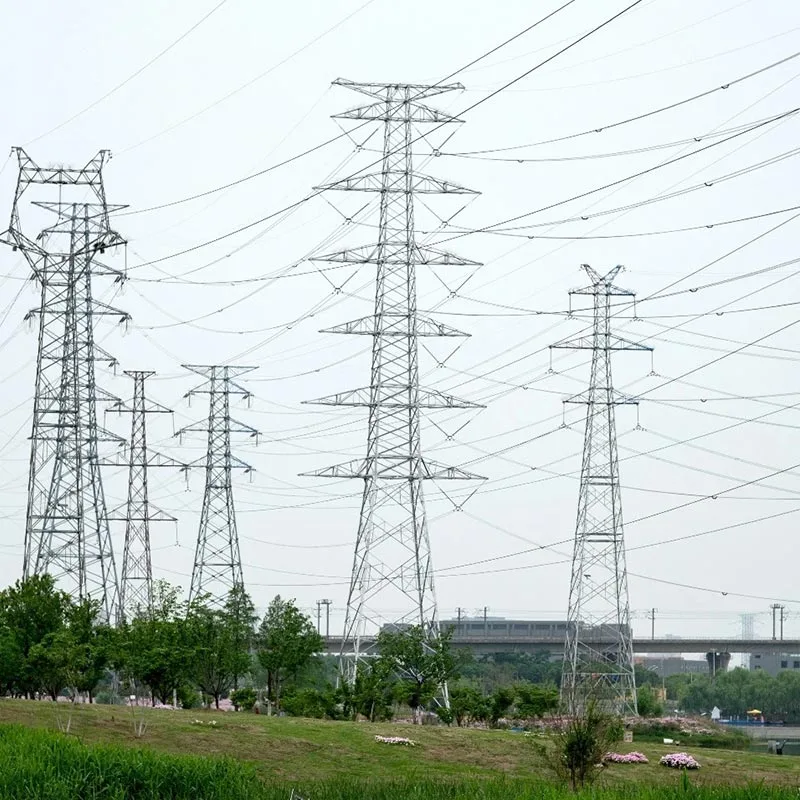

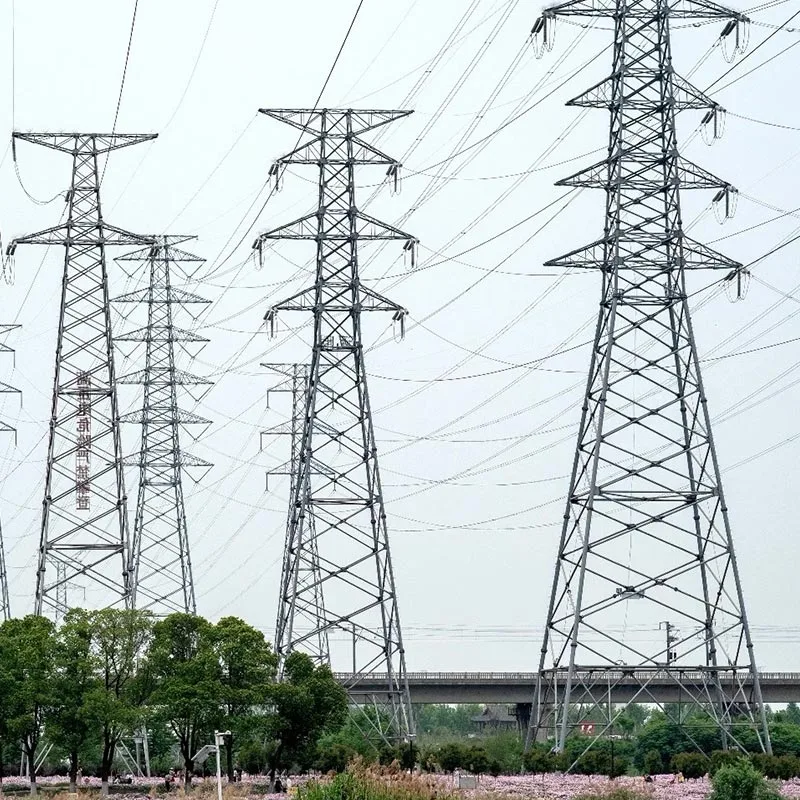

इसका व्यापक रूप से शहरी पावर ग्रिड, पर्वतीय विद्युत पारेषण, नदी पार करने और अन्य परिदृश्यों में उपयोग किया जाता है। चीन में विद्युत पारेषण के लिए एक स्थिर और विश्वसनीय पारेषण स्पर्शरेखा टावर समाधान प्रदान करना।

मुख्य लाभ

उत्कृष्ट यांत्रिक प्रदर्शन

एक स्वतंत्र रूप से पेटेंट से सुसज्जित "सुदृढीकरण बिजली टावरों में उपयोग किए जाने वाले स्टील घटकों के लिए संरचना, "ड्रिलिंग के बिना एक त्रिकोणीय स्थिर समर्थन बनाया जा सकता है छेद.

ट्रांसमिशन टैंगेंट टावर की मुख्य सामग्री ताकत 20% बढ़ जाती है, और इसकी हवा, भूकंप, और एंटी-आइसिंग प्रतिरोध उद्योग मानकों से कहीं अधिक है।

फ़ैक्टरी-परिशुद्धता विनिर्माण

क़िंगदाओ अनबांग न्यू एनर्जी के 50,000㎡ आधुनिक प्रतिवर्ष कारखाना 50,000 टन से अधिक टावर घटकों का उत्पादन करता है। पूरी प्रक्रिया में सीएनसी कटिंग, सटीक वेल्डिंग, आदि शामिल हैं सख्त दोष का पता लगाना, ±1.0 मिमी की घटक सटीकता और ऊर्ध्वाधरता ≤1/1000 प्राप्त करना।

लंबे समय तक चलने वाली संक्षारण सुरक्षा

पावर ट्रांसमिशन टैंगेंट टॉवर एक डबल-लेयर हॉट-डिप का उपयोग करता है गैल्वनाइजिंग जंग रोधी प्रक्रिया, जिंक परत की मोटाई ≥85μm के साथ। यह 50 वर्षों की रखरखाव-मुक्त सेवा प्राप्त कर सकता है कठोर तटीय, खारा-क्षार और उच्च आर्द्रता वाले क्षेत्र जैसे वातावरण, कुल जीवनचक्र को काफी कम कर देते हैं लागत.

मॉड्यूलर डिजाइन और कुशल स्थापना

टावर मानकीकृत मॉड्यूल और बोल्ट कनेक्शन अपनाते हैं, साइट पर किसी की आवश्यकता नहीं है वेल्डिंग. एकल फाउंडेशन टावर की स्थापना अवधि पारंपरिक तरीकों की तुलना में 30% कम हो जाती है, पहाड़ों और रेगिस्तान जैसे जटिल इलाकों में तेजी से निर्माण को सक्षम बनाना।

मजबूत अनुकूलन

10kV से 1000kV तक वोल्टेज स्तर के लिए उपयुक्त, टावरों को अनुकूलित किया जा सकता है हवा के दबाव, हिमपात, भूवैज्ञानिक स्थितियों और अन्य परिचालन आवश्यकताओं के अनुसार, की जरूरतों को पूरा करना पूरे चीन में विभिन्न ट्रांसमिशन लाइन परियोजनाएँ।

संचालन का उत्पाद सिद्धांत

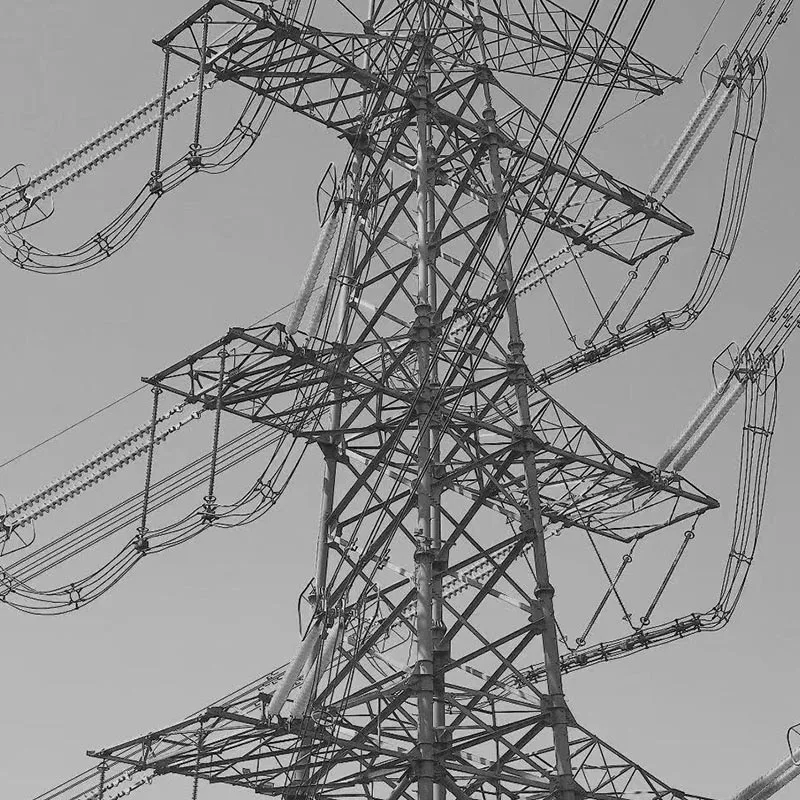

एक ट्रांसमिशन लाइन के सीधे खंड की मुख्य सहायक संरचना के रूप में, ट्रांसमिशन स्पर्शरेखा टॉवर मुख्य रूप से कंडक्टरों और ग्राउंड तारों को निलंबित करने और ऊर्ध्वाधर भार (कंडक्टर और ग्राउंड तारों) को सहन करने का कार्य करता है। टावर स्व-भार), क्षैतिज भार (हवा का भार, बर्फ का भार, भूकंपीय प्रभाव), और टूटे तार का तनाव।

टावर एक स्थानिक ट्रस संरचना का उपयोग करता है, जो टावर फाउंडेशन के माध्यम से विभिन्न भारों को कुशलतापूर्वक स्थानांतरित करता है ज्यामितीय स्थिरता सुनिश्चित करते हुए मुख्य सदस्यों, विकर्ण सदस्यों और क्षैतिज सदस्यों की तर्कसंगत व्यवस्था और विषम परिस्थितियों में ट्रांसमिशन लाइन की विद्युत सुरक्षा।

पावर ट्रांसमिशन टैंगेंट टॉवर, इन्सुलेटर स्ट्रिंग्स के माध्यम से कंडक्टरों को टॉवर से विद्युत रूप से अलग करता है बिजली से सुरक्षा प्रदान करने, सुरक्षित, स्थिर और कुशल सुनिश्चित करने के लिए ज़मीनी तारों के साथ मिलकर काम करना सीधे खंडों में विद्युत ऊर्जा का संचरण।

क़िंगदाओ अनबैंग न्यू एनर्जी के टावर परिमित तत्व सिमुलेशन के माध्यम से संरचना को अनुकूलित करते हैं, विक्षेपण और तनाव को सटीक रूप से नियंत्रित करना। यांत्रिक आवश्यकताओं को पूरा करते हुए, टावर हल्का है द एकल फाउंडेशन टावर का वजन पारंपरिक डिजाइनों की तुलना में 15% कम है।

उत्पाद पैरामीटर

हमारी सेवाएँ

वन-स्टॉप समाधान

हम ट्रांसमिशन एंगल टावर डिजाइन, उत्पादन के लिए टर्नकी सेवाएं प्रदान करते हैं। परिवहन, इंस्टॉलेशन, और कमीशनिंग, ड्राइंग रिफ़ाइनमेंट से लेकर प्रोजेक्ट डिलीवरी तक की पूरी प्रक्रिया को नियंत्रित करना।

अनुकूलित डिज़ाइन सेवाएँ

परियोजना वोल्टेज स्तर, भूभाग, स्थलाकृति और मौसम के आधार पर शर्तें, हम प्रदान करते हैं दर्जी-निर्मित ट्रांसमिशन कोण टॉवर समाधान, पेशेवर यांत्रिक गणना और सिमुलेशन प्रदान करते हैं रिपोर्ट.

पूर्ण जीवनचक्र सेवाएँ

हम कारखाने से 12 महीने की वारंटी प्रदान करते हैं और जीवनकाल प्रदान करते हैं तकनीकी सहायता, ट्रांसमिशन एंगल टावरों के दीर्घकालिक स्थिर संचालन को सुनिश्चित करने के लिए रखरखाव मार्गदर्शन, और स्पेयर पार्ट्स की आपूर्ति।

त्वरित प्रतिक्रिया सेवाएँ

क़िंगदाओ अनबैंग न्यू एनर्जी फ़ैक्टरी डिलीवरी को छोटा करने के लिए स्थानीय स्तर पर उत्पादन करती है चक्र; हमारे पेशेवर बिक्री के बाद की टीम ट्रांसमिशन कोण की स्थापना और संचालन संबंधी समस्याओं को तुरंत हल करने के लिए 24 घंटों के भीतर प्रतिक्रिया देती है मीनारें
