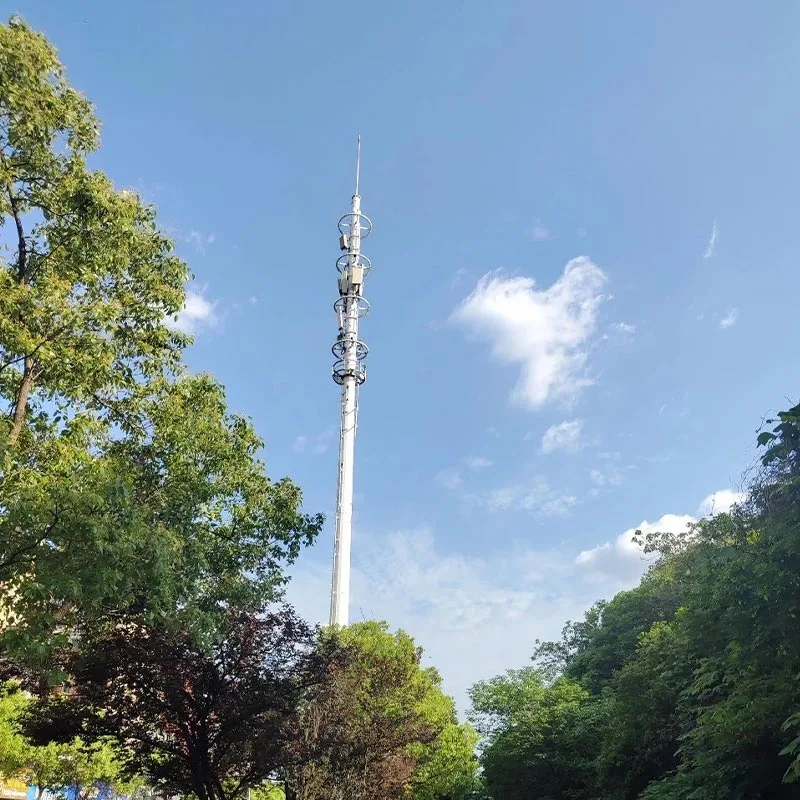

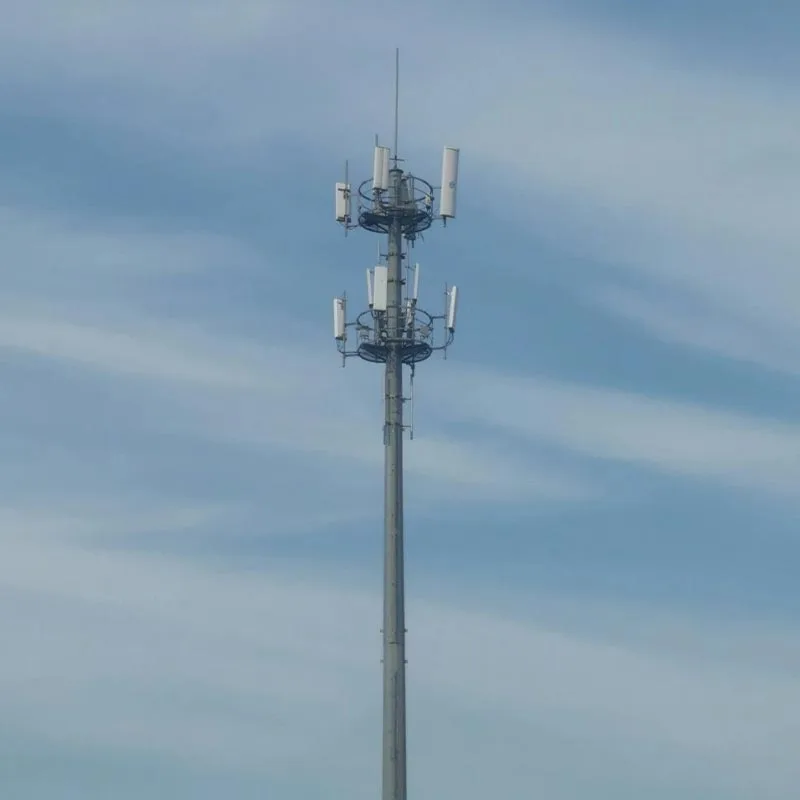

ट्यूबलर स्टील टेलीकॉम टॉवर

क़िंगदाओ अनबांग न्यू एनर्जी के ट्यूबलर स्टील टेलीकॉम टॉवर में आधार के रूप में Q355B जैसे उच्च शक्ति वाले स्टील पाइप का उपयोग किया जाता है सामग्री, मॉड्यूलर डिजाइन और हॉट-डिप गैल्वनाइजिंग विरोधी जंग प्रक्रियाओं को अपनाना।

वे कई संरचनात्मक को कवर करते हैं विभिन्न संचार परिदृश्यों के लिए उपयुक्त एकल-पाइप और तीन-पाइप डिज़ाइन सहित प्रकार।

ट्यूबलर स्टील संचार टावरों में संरचनात्मक स्थिरता, आसान स्थापना, संक्षारण प्रतिरोध जैसे फायदे शामिल हैं। स्थायित्व, और कॉम्पैक्ट पदचिह्न।

वे शहरी सहित विभिन्न जटिल वातावरणों में लंबे समय तक सेवा कर सकते हैं। पहाड़ी और तटीय क्षेत्र, प्रासंगिक उद्योग मानकों का सख्ती से पालन करते हैं।

वे अपरिहार्य मूल समर्थन हैं आधुनिक संचार नेटवर्क के निर्माण में उपकरण, स्थिर संचरण के लिए एक ठोस गारंटी प्रदान करते हैं संचार संकेतों का.

उत्पाद लाभ

लंबे समय तक चलने वाला संक्षारण प्रतिरोध

ट्यूबलर स्टील टेलीकॉम टावर एक इंटीग्रल को अपनाता है हॉट-डिप गैल्वनाइजिंग प्रक्रिया, जस्ता परत की मोटाई ≥85μm के साथ, एक घनी जस्ता-लौह मिश्र धातु सुरक्षात्मक परत बनाती है, भौतिक अलगाव और विद्युत रासायनिक सुरक्षा दोनों प्राप्त करना।

यह नमक स्प्रे से होने वाले क्षरण का प्रभावी ढंग से प्रतिरोध करता है, आर्द्रता, औद्योगिक प्रदूषक और अन्य कारक, 30 वर्षों से अधिक की बाहरी सेवा जीवन के साथ, महत्वपूर्ण रूप से बाद के रखरखाव की लागत को कम करना, और तटीय और औद्योगिक जैसे कठोर वातावरण के लिए उपयुक्त है प्रदूषण क्षेत्र.

स्थिर संरचना

गोलाकार या त्रिकोणीय ट्यूबलर क्रॉस-सेक्शन के साथ डिज़ाइन किया गया टॉवर इसमें समान तनाव वितरण और उच्च झुकने वाली कठोरता है। इसका पवन प्रतिरोध गुणांक 20%-40% कम है पारंपरिक कोण स्टील टावरों की।

यह लेवल 11 की तेज हवाओं, 8 तीव्रता के भूकंप और बर्फ का सामना कर सकता है 5-10 मिमी का भार. टावर में चिकनी रेखाएं हैं और अत्यधिक हवा की घटनाओं में यह आसानी से नहीं गिरता है।

इसकी संरचना सुरक्षित है और विश्वसनीय, राष्ट्रीय इस्पात संरचना डिजाइन कोड और टावर मस्तूल डिजाइन मानकों का अनुपालन।

स्थापित करना और परिवहन करना आसान है

ट्यूबलर स्टील संचार टावर फैक्ट्री-पूर्वनिर्मित है मॉड्यूलर उत्पादन के साथ और सम्मिलन या निकला हुआ किनारा बोल्ट कनेक्शन के माध्यम से जुड़ा हुआ है, जिसके लिए ऑन-साइट वेल्डिंग की आवश्यकता नहीं है। द ऊंचाई को लचीले ढंग से समायोजित किया जा सकता है, और असेंबली को बड़े उठाने वाले उपकरण के बिना साइट पर जल्दी से पूरा किया जा सकता है, निर्माण समय को 30%-50% तक कम करना। बड़ी ट्यूब हाउसिंग के साथ नेस्टेड पैकेजिंग छोटी ट्यूबों को बचाती है परिवहन स्थान का 40%-60%, लंबी दूरी की परिवहन लागत को काफी कम करता है।

जगह की बचत

ट्यूबलर स्टील संचार टावर की कॉम्पैक्ट संरचना के लिए छोटे की आवश्यकता होती है फ़ुटप्रिंट, पारंपरिक एंगल स्टील टावरों की तुलना में 30% से अधिक भूमि क्षेत्र की बचत।

यह लचीला साइट चयन है इसे घने शहरी क्षेत्रों, पहाड़ी क्षेत्रों और जटिल भूभाग वाले दूरदराज के स्थानों के लिए उपयुक्त बनाता है। कस्टम 5जी/6जी बेस स्टेशन, माइक्रोवेव जैसे विभिन्न परिदृश्यों को पूरा करने के लिए 10-60 मीटर की ऊंचाई प्रदान की जा सकती है संचार, और आपातकालीन संचार।

Controlled quality

सामग्री के उपयोग के साथ उच्च शक्ति वाले प्रीमियम स्टील पाइप से निर्मित 97%, टावर में पूरी तरह से स्वचालित वेल्डिंग, सीएनसी कटिंग उत्पादन लाइनें और सख्त गुणवत्ता निरीक्षण की सुविधा है वेल्ड दोष का पता लगाना और जिंक परत का परीक्षण।

उत्पादन जीबी/टी जैसे राष्ट्रीय और उद्योग मानकों का अनुपालन करता है और YD/T, पूर्ण प्रमाणीकरण, स्थिर प्रदर्शन, विभिन्न संचार की कठोर आवश्यकताओं को पूरा करने के साथ परियोजनाएं.

मॉडल कैसे चुनें

संचार परिदृश्य के अनुसार चयन करें

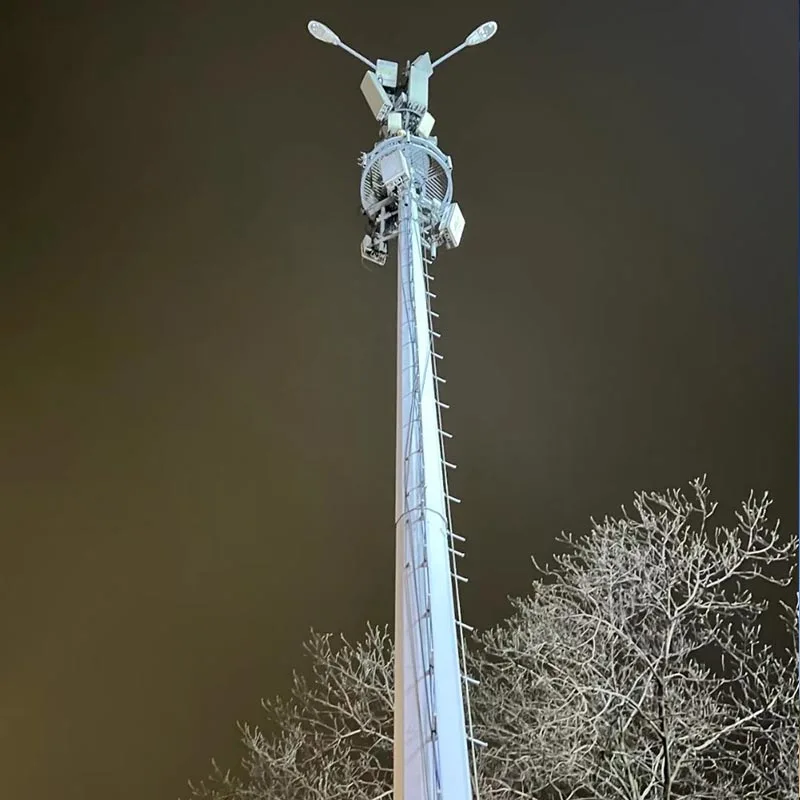

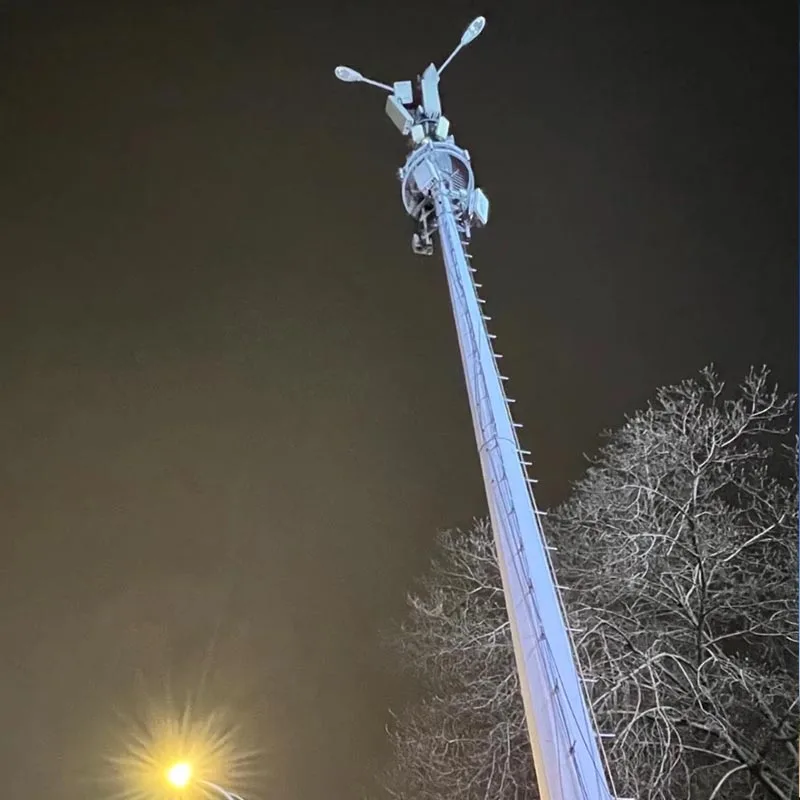

शहरी 5जी बेस स्टेशन: 15-30 मीटर की ऊंचाई वाला एकल-पाइप ट्यूबलर स्टील संचार टावर चुनें, सरल और सौंदर्य की दृष्टि से मनभावन संरचना, छोटे पदचिह्न, संकीर्ण शहरी भूखंडों के लिए उपयुक्त, और लचीले ढंग से हो सकते हैं छतों, सड़क के किनारों और अन्य क्षेत्रों पर स्थापित।

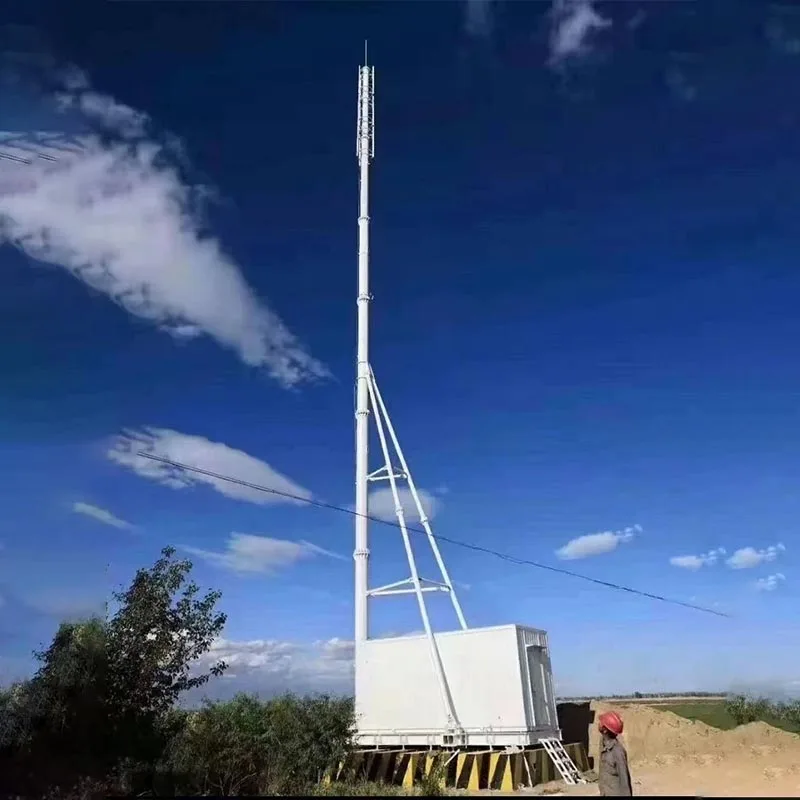

आउटडोर वाइड कवरेज बेस स्टेशन: 30-60 की ऊंचाई वाला तीन-पाइप ट्यूबलर स्टील संचार टावर चुनें मीटर, तेज़ हवा और भूकंप प्रतिरोध, पहाड़ों और मैदानों जैसे बाहरी खुले क्षेत्रों के लिए उपयुक्त, लंबी दूरी की सिग्नल कवरेज प्राप्त करना।

आपातकालीन/अस्थायी संचार: एक हल्का ट्यूबलर स्टील संचार टावर चुनें, जिसकी ऊंचाई 10-20 हो आपातकालीन संचार और अस्थायी सिग्नल कवरेज को पूरा करने के लिए मीटर, तेज़ मॉड्यूलर असेंबली को तुरंत तैनात किया जा सकता है जरूरत है.

पर्यावरणीय परिस्थितियों के अनुसार चयन करें

तटीय/उच्च संक्षारण क्षेत्र: जिंक कोटिंग वाला उच्च संक्षारण प्रतिरोधी ट्यूबलर स्टील संचार टावर चुनें मोटाई ≥100μm, नमक स्प्रे संक्षारण के प्रतिरोध को बढ़ाती है और उत्पाद सेवा जीवन का विस्तार करती है।

तेज़ हवा/भूकंप क्षेत्र: एक प्रबलित ट्यूबलर स्टील संचार टावर चुनें, क्रॉस-सेक्शन को अनुकूलित करें और दीवार की मोटाई का डिज़ाइन, हवा और भूकंप प्रतिरोध प्रदर्शन में सुधार, संरचनात्मक स्थिरता सुनिश्चित करना चरम वातावरण.

दूरस्थ/जटिल भूभाग: एक हल्का, संकीर्ण आधार वाला ट्यूबलर स्टील संचार टावर चुनें, जो इसके लिए उपयुक्त हो बड़ी निर्माण मशीनरी की आवश्यकता के बिना परिवहन और स्थापना की स्थिति, निर्माण को कम करना कठिनाई.

लोड आवश्यकताओं के अनुसार चयन करें

लाइट लोड परिदृश्य (एकल एंटीना सेट): 6-10 मिमी की दीवार मोटाई वाला एक ट्यूबलर स्टील संचार टावर चुनें, हल्की संरचना, लागत प्रभावी, नियमित सिग्नल ट्रांसमिशन आवश्यकताओं को पूरा करना।

भारी भार परिदृश्य (एकाधिक एंटीना सेट, माइक्रोवेव उपकरण): एक प्रबलित ट्यूबलर स्टील संचार टावर चुनें 10-16 मिमी की दीवार मोटाई के साथ, भार वहन क्षमता में सुधार, कई उपकरणों को स्थापित करने के लिए उपयुक्त, और सुनिश्चित करना संरचनात्मक स्थिरता.

उपयोग के लिए सावधानियां

स्थापना से पहले, सत्यापित करें कि ट्यूबलर स्टील टेलीकॉम टॉवर की नेमप्लेट डिज़ाइन ड्राइंग से मेल खाती है पैरामीटर, और टावर बॉडी, फ्लैंज, बोल्ट और अन्य घटकों की अखंडता का निरीक्षण करें ताकि यह सुनिश्चित हो सके कि कोई नहीं है विरूपण, क्षति, या जस्ता परत का छिलना। सभी सहायक सामग्री पूर्ण होने पर ही निर्माण कार्य आगे बढ़ाएं।

उत्थापन के दौरान, स्टील के तारों से जस्ती परत को नुकसान पहुंचाने से बचने के लिए उच्च शक्ति वाली नायलॉन रस्सियों का उपयोग करें; दौरान स्थापना, ऊर्ध्वाधरता की निगरानी के लिए थियोडोलाइट का उपयोग करें, विचलन 1/1000 से अधिक न हो। निकला हुआ किनारा बोल्ट होना चाहिए निर्दिष्ट टॉर्क तक कस दिया गया है, और सीलिंग को बढ़ाने के लिए आवश्यकतानुसार कनेक्शन भागों पर कांच का गोंद लगाया जा सकता है।

टावर की नींव में ऐसे कंक्रीट का उपयोग किया जाना चाहिए जो डिजाइन आवश्यकताओं को पूरा करता हो, विश्वसनीय सुनिश्चित करने के लिए इसमें एंकर बोल्ट लगाए गए हों ट्यूबलर स्टील संचार टावर के साथ कनेक्शन; ग्राउंडिंग प्रतिरोध ≤10Ω होना चाहिए, और की प्रभावशीलता बिजली से उपकरण क्षति को रोकने के लिए ग्राउंडिंग सिस्टम की नियमित जांच की जानी चाहिए।

ट्यूबलर स्टील संचार की सतह पर वेल्डिंग, कटिंग और अन्य ऑपरेशन सख्त वर्जित हैं टावर. यदि संशोधन या अतिरिक्त उपकरण की आवश्यकता है, तो निर्माता से पहले ही संपर्क करें। के बाद संशोधन, स्टील के क्षरण को रोकने के लिए हॉट-डिप गैल्वनाइजिंग संक्षारण संरक्षण को फिर से लागू किया जाना चाहिए।

ट्यूबलर स्टील संचार टावर का नियमित निरीक्षण और रखरखाव करें। तटीय और उच्च संक्षारण के लिए क्षेत्रों का हर छह महीने में और अन्य क्षेत्रों का सालाना निरीक्षण करने की सिफारिश की जाती है। क्षतिग्रस्त जिंक की तुरंत मरम्मत करें परतें, ढीले बोल्टों को कसें, और संभावित संरचनात्मक विरूपण खतरों की जांच करें।

गैर-पेशेवर कर्मियों को ट्यूबलर स्टील संचार टॉवर पर चढ़ने की सख्त मनाही है। चेतावनी सुरक्षित दूरी बनाए रखने के लिए टावर के चारों ओर "हाई वोल्टेज खतरा, दूर रहें" जैसे संकेत लगाए जाने चाहिए; सुरक्षा निर्माण और रखरखाव के दौरान सुरक्षा संचालन नियमों का सख्ती से पालन करते हुए सुरक्षा होनी चाहिए।
