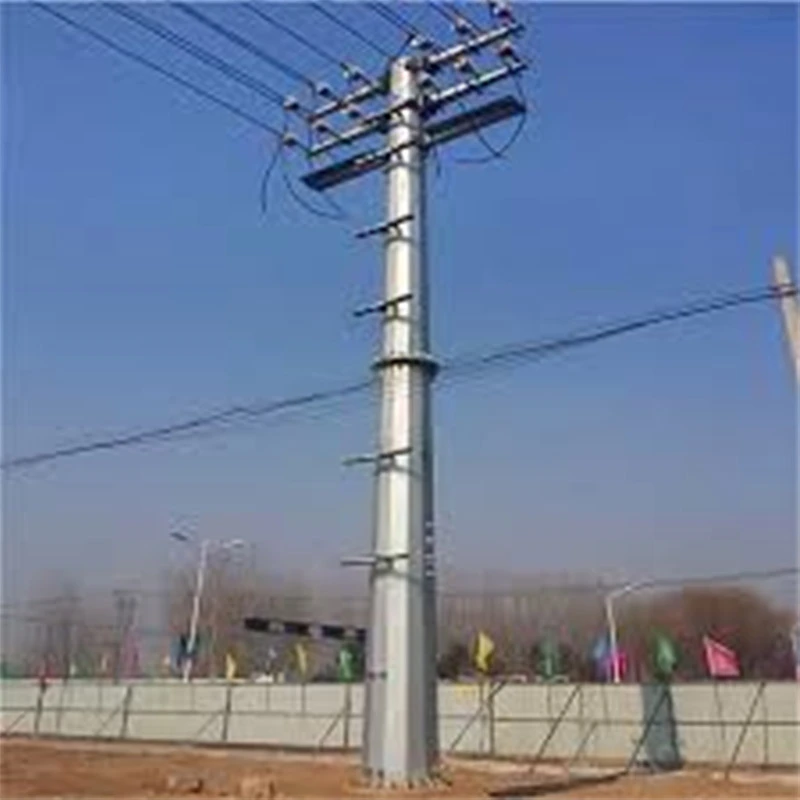

ट्यूबलर स्टील टेंशन टॉवर

सभी उत्पाद EN 1090 और EN 10025 यूरोपीय मानकों का अनुपालन करते हैं, जो आधिकारिक तृतीय-पक्ष परीक्षण रिपोर्ट द्वारा मान्य हैं। एसजीएस और टीयूवी से। सख्त कच्चे माल का निरीक्षण और तैयार उत्पाद की गुणवत्ता जांच पूरी तरह से लागू की जाती है दीर्घकालिक संक्षारण-रोधी प्रदर्शन और यांत्रिक शक्ति की गारंटी के लिए उत्पादन। हमारे पास समृद्ध वैश्विक परियोजना है कई 220kV-500kV ओवरहेड ट्रांसमिशन परियोजनाओं के लिए ट्यूबलर स्टील टेंशन टावरों की आपूर्ति करने का अनुभव पूरे यूरोप, मध्य एशिया और अन्य क्षेत्रों में। कॉर्नर-सेक्शन लाइन ट्रांज़िशन, वायर टेंशन बेयरिंग के लिए अनुकूलित और फ़ील्ड इंस्टालेशन, इस टावर में सुविधाजनक असेंबली और कम रखरखाव लागत की सुविधा है। कस्टम ड्राइंग-आधारित ग्राहकों की निविदा और साइट निर्माण से मेल खाने के लिए प्रसंस्करण और पूर्ण-सेट प्रमाणन दस्तावेज़ प्रदान किए जा सकते हैं मांग.

ट्यूबलर स्टील टेंशन टॉवर के अनुप्रयोग परिदृश्य

ट्यूबलर स्टील टेंशन टावरों को 220kV-500kV हाई-वोल्टेज ओवरहेड ट्रांसमिशन लाइनों के लिए व्यापक रूप से तैनात किया गया है, जो इसके लिए आदर्श हैं। लाइन कोने वाले खंड, टर्मिनल बिंदु, नदी-घाटी क्रॉसिंग, पहाड़ी इलाके और तटीय नमक-स्प्रे क्षेत्र, जैसे साथ ही पवन और सौर नवीकरणीय-ऊर्जा अड्डों के लिए बिजली-निकासी परियोजनाएं।

मजबूत इन-हाउस विनिर्माण क्षमता द्वारा समर्थित, हमारा कारखाना पूर्ण-श्रेणी के उत्पादन वर्कफ़्लो को पूरा करता है: कच्चे माल का निरीक्षण, सीएनसी कटिंग, रोबोटिक वेल्डिंग, प्री-असेंबली, हॉट-डिप गैल्वनाइजिंग और तैयार उत्पाद परीक्षण, ग्राहक चित्र और साइट-लोड मापदंडों के अनुसार अनुकूलित निर्माण का समर्थन करना।

सख्त गुणवत्ता आश्वासन प्रत्येक उत्पादन चरण को कवर करता है। महत्वपूर्ण वेल्ड गैर-विनाशकारी परीक्षण को अपनाते हैं। उत्पाद अनुपालन करते हैं EN 1090, EN 10025 मानकों के साथ, आधिकारिक एसजीएस और टीयूवी तृतीय-पक्ष परीक्षण रिपोर्ट के साथ यांत्रिक शक्ति और संक्षारण-रोधी प्रदर्शन।

कई विदेशी ट्रांसमिशन परियोजनाओं में सिद्ध, ये पूर्वनिर्मित टावर तेजी से और कम क्षेत्र में निर्माण को सक्षम बनाते हैं रखरखाव, जटिल-इलाके ईपीसी निविदा और निर्माण आवश्यकताओं से पूरी तरह मेल खाता है

आधिकारिक परीक्षण डेटा और रिपोर्ट

हमारा ट्यूबलर स्टील टेंशन टावर पूर्ण रूप से एसजीएस और टीयूवी द्वारा व्यापक तृतीय-पक्ष सत्यापन से गुजरता है परियोजना निविदा प्रस्तुत करने के लिए भौतिक-परीक्षण रिपोर्ट उपलब्ध हैं। परीक्षण आइटम कच्चे माल के यांत्रिक प्रदर्शन को कवर करते हैं, अल्ट्रासोनिक गैर-विनाशकारी वेल्डिंग निरीक्षण, हॉट-डिप गैल्वनाइजिंग एंटी-जंग प्रदर्शन, आयाम सहिष्णुता और सिम्युलेटेड संरचनात्मक भार परीक्षण।

मुख्य आधिकारिक परीक्षण डेटा

1. स्टील सब्सट्रेट:उपज शक्ति ≥355 एमपीए, तन्य शक्ति 470-630 एमपीए, कम तापमान प्रभाव ऊर्जा ≥34J -20 ℃ पर।

2. हॉट-डिप गैल्वनाइजिंग:औसत जिंक-कोटिंग मोटाई ≥86 μm; नमक-स्प्रे परीक्षण शून्य लाल-जंग साबित होता है 1000-घंटे के चक्र में गठन, दीर्घकालिक आउटडोर जंग-रोधी क्षमता सुनिश्चित करता है।

3. वेल्ड जोड़:100% अल्ट्रासोनिक एनडीटी निरीक्षण, कोई दरार या अपूर्ण-संलयन दोष का पता नहीं चला।

4. संरचनात्मक भार:पूर्ण पैमाने पर नमूना परीक्षण डिज़ाइन विंड स्पीड अप के तहत स्थिर प्रदर्शन को मान्य करता है से 45 मीटर/सेकंड और भारी बर्फ-कोटिंग भार।

ट्यूबलर स्टील टेंशन टॉवर के लिए मानक नियमित रखरखाव दिशानिर्देश

यह दिशानिर्देश 220kV-500kV पर उपयोग किए जाने वाले ट्यूबलर स्टील टेंशन टावरों के नियमित निरीक्षण और रखरखाव को कवर करता है। दीर्घकालिक सुरक्षित संचालन सुनिश्चित करने के लिए ओवरहेड ट्रांसमिशन लाइनें।

दृश्य एवं संरचनात्मक निरीक्षण

हर 6-12 महीनों में पूर्ण-साइट दृश्य निरीक्षण करें। टावर बॉडी की विकृति, बोल्ट के ढीले होने या गायब होने की जाँच करें भागों, ट्यूब संयुक्त कनेक्शन की स्थिति, और नींव निपटान। ढीले बोल्टों को निर्दिष्ट टॉर्क मान तक कसें हमारे कारखाने के परीक्षण दस्तावेज़। क्षतिग्रस्त घटकों को तुरंत बदलें।

संक्षारण रोधी जांच

गर्म-डुबकी गैल्वेनाइज्ड सतहों का निरीक्षण करें। एसजीएस सत्यापित परीक्षण मानक देखें: योग्य जिंक कोटिंग मोटाई ≥86 μm। जिंक परत के छिलने, जंग के धब्बों, विशेष रूप से वेल्डिंग सीम और तटीय नमक-स्प्रे क्षेत्रों पर नजर रखें। टच-अप लाल जंग लगने पर जंग रोधी पेंट लगाया जाएगा।

वेल्ड एवं सहायक भागों की जाँच

प्रमुख वेल्ड जोड़ों की जांच करें; सतह की दरारों का पता लगाने के लिए टीयूवी अल्ट्रासोनिक एनडीटी परीक्षण मानकों का संदर्भ लें। इंसुलेटर का निरीक्षण करें, फिटिंग और अर्थिंग उपकरण। सुनिश्चित करें कि अर्थिंग प्रतिरोध डिज़ाइन आवश्यकता के भीतर रहे।

चरम मौसम के बाद का रखरखाव

तेज़ हवा, भारी बर्फ़ या भूकंप के बाद विशेष तत्काल निरीक्षण करें। टावर विक्षेपण और कनेक्शन की जाँच करें अखंडता. सभी रखरखाव रिकॉर्ड ट्रेसेबिलिटी के लिए दर्ज किए जाएंगे। हमारी तकनीकी टीम बिक्री के बाद सहायता प्रदान करती है जटिल-साइट मूल्यांकन और घटक प्रतिस्थापन के लिए।

अनबांग ट्यूबलर स्टील टेंशन टॉवर का प्रमाणपत्र

क़िंगदाओ अनबांग न्यू एनर्जी के ट्यूबलर स्टील टेंशन टावर के पास संपूर्ण सिस्टम-स्तर और उत्पाद-स्तर प्रमाणन हैं वैश्विक उच्च-वोल्टेज ट्रांसमिशन परियोजनाओं, विशेष रूप से यूरोपीय संघ और मध्य-एशिया ईपीसी निविदाओं का समर्थन करना।

हमारा कारखाना आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली, आईएसओ 14001 पर्यावरण प्रबंधन प्रणाली और आईएसओ से प्रमाणित है 45001 व्यावसायिक स्वास्थ्य एवं सुरक्षा प्रणाली, मानकीकृत पूर्ण-चक्र विनिर्माण नियंत्रण की गारंटी देती है तैयार उत्पाद की डिलीवरी के लिए आने वाला कच्चा माल।

यूरोपीय बाजार तक पहुंच के लिए, उत्पाद ईयू सीपीआर के तहत जारी सीई मार्किंग के साथ ईएन 1090-1 (ईएक्ससी3) और ईएन 10025-2 का अनुपालन करते हैं। विनियमन, TÜV अधिसूचित निकायTÜV SÜD द्वारा समीक्षा किए गए मान्य फ़ैक्टरी उत्पादन नियंत्रण (FPC) दस्तावेज़ों के साथ। आधिकारिक तृतीय-पक्ष परीक्षण रिपोर्ट एसजीएस और टीयूवी द्वारा आपूर्ति की जाती है, जिसमें स्टील मैकेनिकल संपत्ति, अल्ट्रासोनिक शामिल है वेल्ड, हॉट-डिप गैल्वनाइजिंग मोटाई और नमक-स्प्रे विरोधी जंग प्रदर्शन के लिए एनडीटी।

अंतर्राष्ट्रीय साख के अलावा, अनबैंग के पास 220kV-500kV ट्रांसमिशन स्टील के लिए राष्ट्रीय विनिर्माण लाइसेंस है टावर और उच्च तकनीक उद्यम योग्यता। सभी प्रमाणपत्र, एमटीआर सामग्री परीक्षण रिपोर्ट, निरीक्षण रिकॉर्ड हैं परियोजना की समीक्षा और स्वीकृति के लिए माल के साथ पता लगाने योग्य और वितरण योग्य।

अनबांग ट्यूबलर स्टील टेंशन टॉवर के लाभ

अनबैंग का ट्यूबलर स्टील टेंशन टावर संरचनात्मक प्रदर्शन, विनिर्माण में व्यापक ताकत प्रदान करता है 220kV-500kV हाई-वोल्टेज ट्रांसमिशन के लिए क्षमता, गुणवत्ता नियंत्रण, प्रमाणन समर्थन और परियोजना अनुकूलनशीलता परियोजनाएं.

संरचनात्मक प्रदर्शन में, गोल ट्यूबलर स्टील डिज़ाइन उच्च शक्ति-से-वजन अनुपात लाता है। यह प्रभावी ढंग से प्रतिरोध करता है तेज़ हवा, बर्फ की कोटिंग और भूकंपीय बल, कोनों, टर्मिनल बिंदुओं, नदी क्रॉसिंग और तटीय के लिए उपयुक्त नमक-स्प्रे क्षेत्र. हॉट-डिप गैल्वनाइजिंग उपचार अपेक्षित दीर्घकालिक जंग-रोधी प्रदर्शन की गारंटी देता है सेवा जीवन 30-50 वर्ष तक। हमारी पूर्ण-इन-हाउस उत्पादन लाइन द्वारा समर्थित, हम संपूर्ण प्रक्रियाओं को लागू करते हैं जिसमें कच्चे माल का निरीक्षण, सीएनसी कटिंग, रोबोटिक वेल्डिंग और तैयार उत्पाद प्री-असेंबली शामिल है। सख्त गुणवत्ता नियंत्रण प्रत्येक कार्य प्रक्रिया के माध्यम से चलता है। उत्पाद EN 1090-1 EXC3 और EN 10025-2 मानकों का अनुपालन करते हैं, समर्थित सीई मार्किंग द्वारा, यांत्रिक संपत्ति, अल्ट्रासोनिक एनडीटी को कवर करने वाले एसजीएस और टीयूवी तृतीय-पक्ष परीक्षण रिपोर्ट के साथ वेल्डिंग निरीक्षण और नमक-स्प्रे विरोधी जंग परीक्षण।

हम ग्राहक चित्र के आधार पर कस्टम निर्माण का समर्थन करते हैं। समृद्ध विदेशी ईपीसी परियोजना अनुभव के साथ, हम संपूर्ण आपूर्ति करते हैं प्रमाणन दस्तावेज़, एमटीआर रिपोर्ट और तकनीकी बिक्री के बाद का समर्थन, साइट निर्माण और कम करने को सरल बनाना बाद के चरण की रखरखाव लागत।
