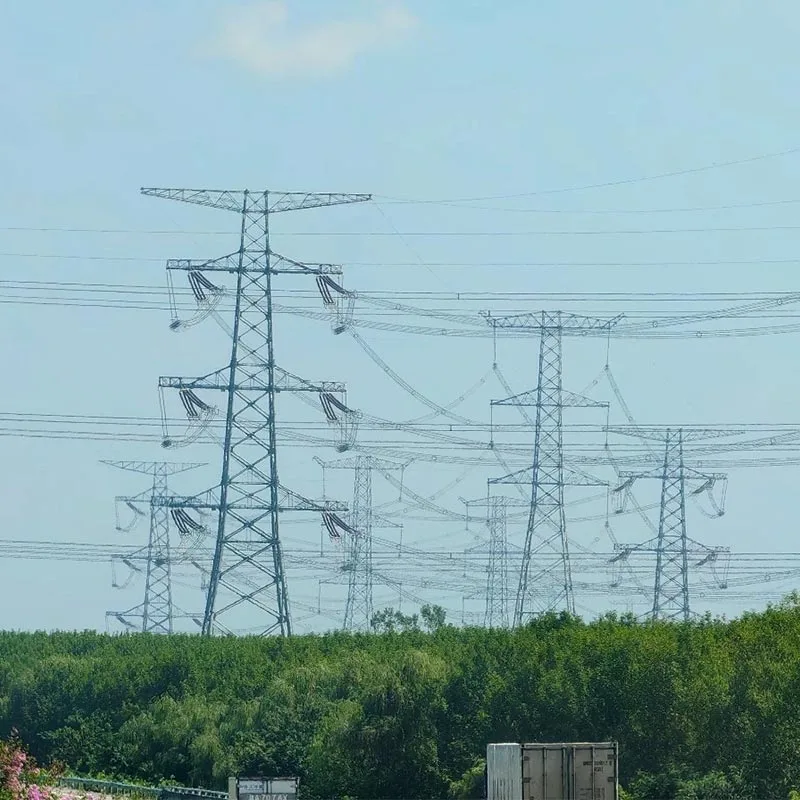

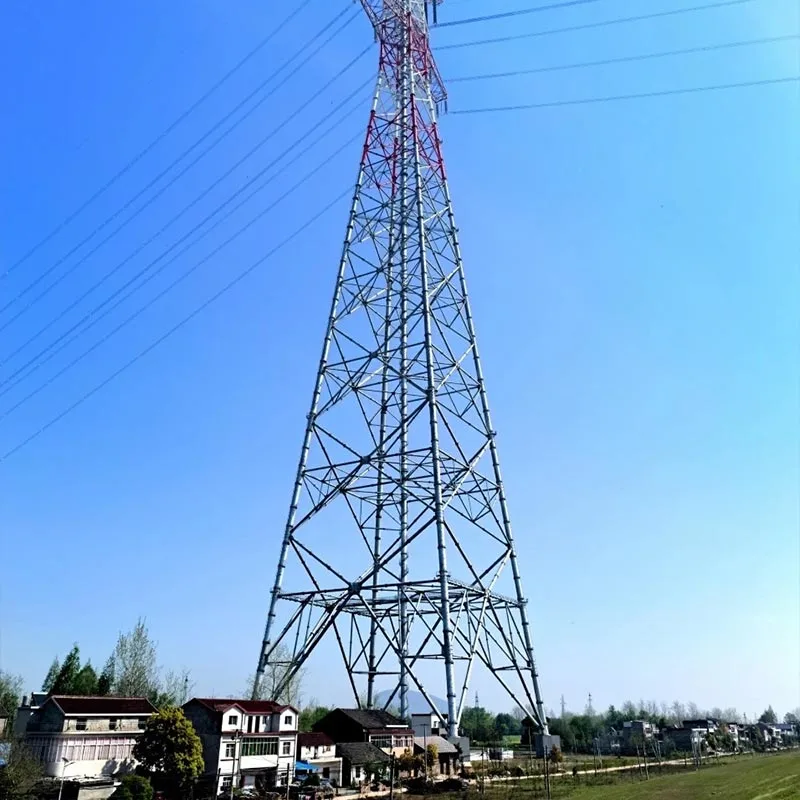

पावर ट्रांसमिशन टेंशन टॉवर

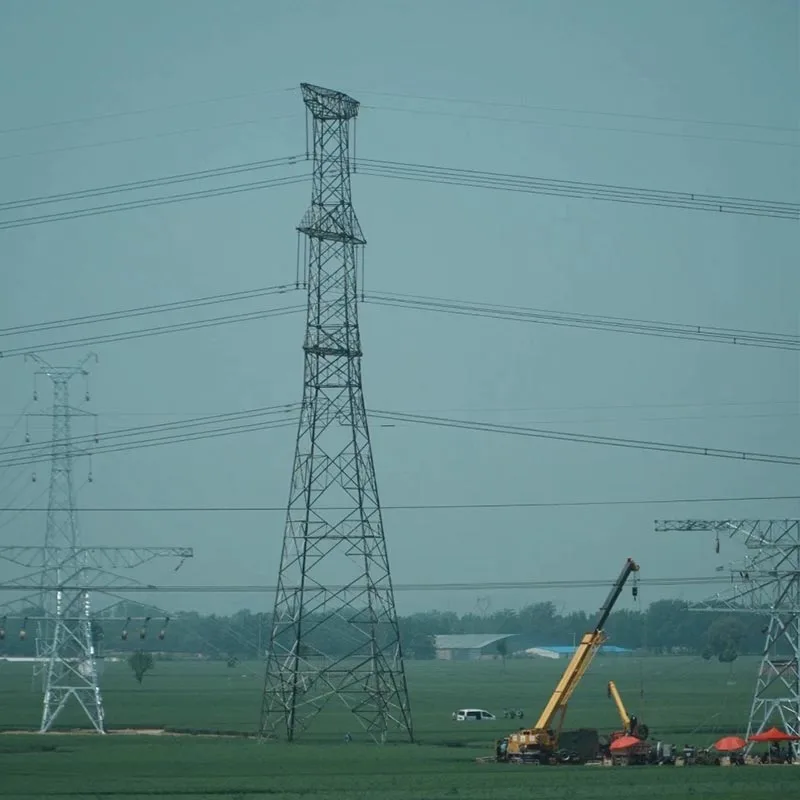

क़िंगदाओ अनबांग न्यू एनर्जी पावर ट्रांसमिशन टेंशन टॉवर 110kV-1000kV के लिए उपयुक्त एक मुख्य समर्थन उपकरण है हाई-वोल्टेज और अल्ट्रा-हाई-वोल्टेज ट्रांसमिशन लाइनें, जिन्हें टेंशन टावर या एंगल टावर के रूप में भी जाना जाता है। हमें अपने निर्माता और आपूर्तिकर्ता के रूप में चुनें, हम दुनिया भर में वन-स्टॉप समाधान पेश कर सकते हैं।

हमारा टावर इसका अनुसरण करता है जीबी/टी 2694-2018 विनिर्माण मानक और एक उच्च-शक्ति कोण स्टील जाली संरचना का उपयोग करता है, जिसे विशेष रूप से डिज़ाइन किया गया है लाइन मोड़, अनुभागीकरण, और टर्मिनल बिंदु। यह कंडक्टर तनाव को कुशलता से सहन कर सकता है, अत्यधिक तनाव का सामना कर सकता है स्थितियाँ, और विद्युत लाइन की स्थिर एंकरिंग और सुरक्षित संचरण प्राप्त करना।

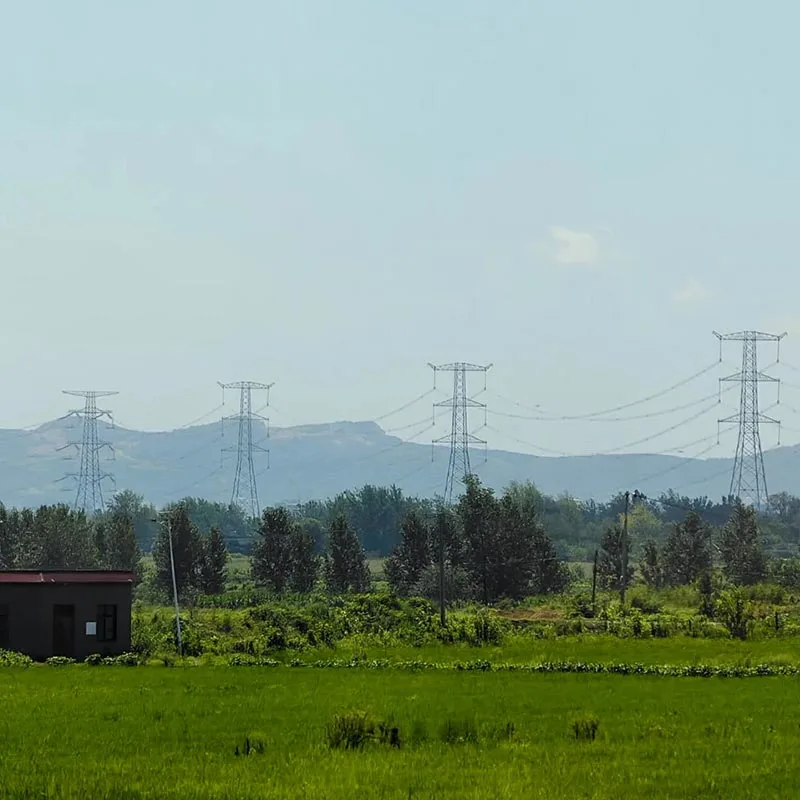

पावर ट्रांसमिशन टेंशन टावर्स का व्यापक रूप से लंबी दूरी के क्रॉस-रीजन ट्रांसमिशन, नई ऊर्जा संग्रहण और में उपयोग किया जाता है वितरण, और बैकबोन पावर ग्रिड निर्माण परियोजनाएं। उच्च स्थिरता, लंबे समय तक चलने वाले संक्षारण जैसे लाभों के साथ प्रतिरोध, और सुविधाजनक स्थापना, वे सुरक्षित और आर्थिक संचालन सुनिश्चित करने के लिए महत्वपूर्ण उपकरण बन गए हैं पावर ग्रिड, चीनी बुद्धिमान विनिर्माण की ताकत को उजागर करता है।

मुख्य लाभ

उच्च शक्ति भार प्रतिरोध

ट्रांसमिशन टेंशन टावर की मुख्य सामग्रियां हैं Q355B और Q420B उच्च-शक्ति कोण स्टील, एक जाली ट्रस संरचनात्मक डिजाइन के साथ जो एक समान और उचित सुनिश्चित करता है तनाव वितरण.

यह कंडक्टरों के अक्षीय तनाव, पवन भार, बर्फ भार और भूकंपीय प्रभावों को प्रभावी ढंग से सहन कर सकता है, और 2° से 30° तक लाइन कोण आवश्यकताओं को समायोजित कर सकता है।

संरचनात्मक स्थिरता उद्योग मानकों से कहीं अधिक है, लाइनों के क्रमिक पतन के जोखिम को समाप्त करना और ट्रांसमिशन लाइनों की सुरक्षा सुनिश्चित करना।

लंबे समय तक चलने वाला रखरखाव-मुक्त

ट्रांसमिशन टेंशन टावर दोहरी संक्षारण रोधी प्रणाली को अपनाता है जीबी/टी 13912 मानक आवश्यकताओं का सख्ती से पालन करते हुए हॉट-डिप गैल्वनीकरण और एपॉक्सी पाउडर कोटिंग की प्रणाली।

द संक्षारणरोधी सेवा जीवन ≥30 वर्ष है, जो इसे तटीय क्षेत्रों जैसे कठोर बाहरी वातावरण के लिए उपयुक्त बनाता है। लवणीय-क्षारीय भूमि, और उच्च-ठंडे पहाड़ी क्षेत्र, पूर्ण जीवनचक्र संचालन को महत्वपूर्ण रूप से कम कर देते हैं ट्रांसमिशन टेंशन टावरों की रखरखाव लागत और बाद में मरम्मत निवेश को कम करना।

मानकीकृत पूर्वनिर्माण और सुविधाजनक स्थापना

पावर ट्रांसमिशन टेंशन टॉवर पूरी तरह से है फ़ैक्टरी-मानकीकृत पूर्वनिर्मित, ±0.5 मिमी के भीतर नियंत्रित घटक सटीकता के साथ, सख्ती से इसके अनुसार निर्मित जीबी/टी 2694-2018 तकनीकी स्थितियाँ।

ऑन-साइट असेंबली जटिल निर्माण की आवश्यकता के बिना बोल्ट कनेक्शन का उपयोग करती है उपकरण, तेजी से संयोजन को सक्षम करना, निर्माण चक्र को महत्वपूर्ण रूप से छोटा करना, परियोजना दक्षता में सुधार करना, और विभिन्न भूभाग स्थापना आवश्यकताओं को अपनाना।

अनुकूलन योग्य अनुकूलन

ट्रांसमिशन की संरचना, आयाम और विशिष्टताएँ टेंशन टावर को लाइन वोल्टेज स्तर, टर्न एंगल, इलाके की स्थिति और लोड के अनुसार अनुकूलित किया जा सकता है आवश्यकताएँ.

इसमें कप प्रकार, उल्लू सिर प्रकार और "सूखा" प्रकार सहित कई कॉन्फ़िगरेशन शामिल हैं, जो एसी/डीसी के अनुकूल हैं विभिन्न प्रकार की ट्रांसमिशन प्रणालियाँ, 110kV से 1000kV तक की लाइनों के लिए तनाव वहन आवश्यकताओं को पूरा करती हैं, और रेगिस्तान, पहाड़ों और तटीय क्षेत्रों जैसे जटिल वातावरणों के लिए उपयुक्त।

उच्च स्तरीय सुरक्षा

ट्रांसमिशन टेंशन टावर की भूकंपीय प्रतिरोध रेटिंग 7-8 है, IP23-IP54 के सुरक्षा स्तर के साथ GB 50260 मानकों को पूरा करना।

यह उत्कृष्ट पवन प्रतिरोध, बर्फ प्रतिरोध प्रदर्शित करता है, और बिजली संरक्षण, 0.35KN/m²-0.75KN/m² के तेज हवा भार और 8 मिमी बर्फ की स्थिति का सामना करने में सक्षम, सुनिश्चित करना अत्यधिक मौसम में स्थिर संचालन और निर्बाध ट्रांसमिशन लाइन प्रदर्शन बनाए रखना।

उत्पाद कार्य का सिद्धांत

ट्रांसमिशन लाइन के "कठोर एंकरिंग नोड" के रूप में, पावर ट्रांसमिशन टेंशन टॉवर का मुख्य कार्य सहन करना है कंडक्टर तनाव, लाइन पर बलों को संतुलित करना, और ट्रांसमिशन लाइन के स्थिर संचालन को सुनिश्चित करना। द इसके कार्य का सिद्धांत मुख्यतः तीन पहलुओं में परिलक्षित होता है:

सबसे पहले, तनाव सहन करना और एंकरिंग करना।ट्रांसमिशन टेंशन टावर टावर हेड के माध्यम से कंडक्टरों को ठीक करता है क्रॉस आर्म और स्ट्रेन इंसुलेटर स्ट्रिंग्स, कंडक्टर के दोनों तरफ अक्षीय तनाव को प्राप्त करना और संतुलित करना लाइन मोड़, विभाजन, या टर्मिनल स्थिति, कंडक्टर को खींचने या अलग होने से रोकना, लाइन से बचना विस्थापन, और लाइन के लिए कठोर समर्थन प्रदान करना।

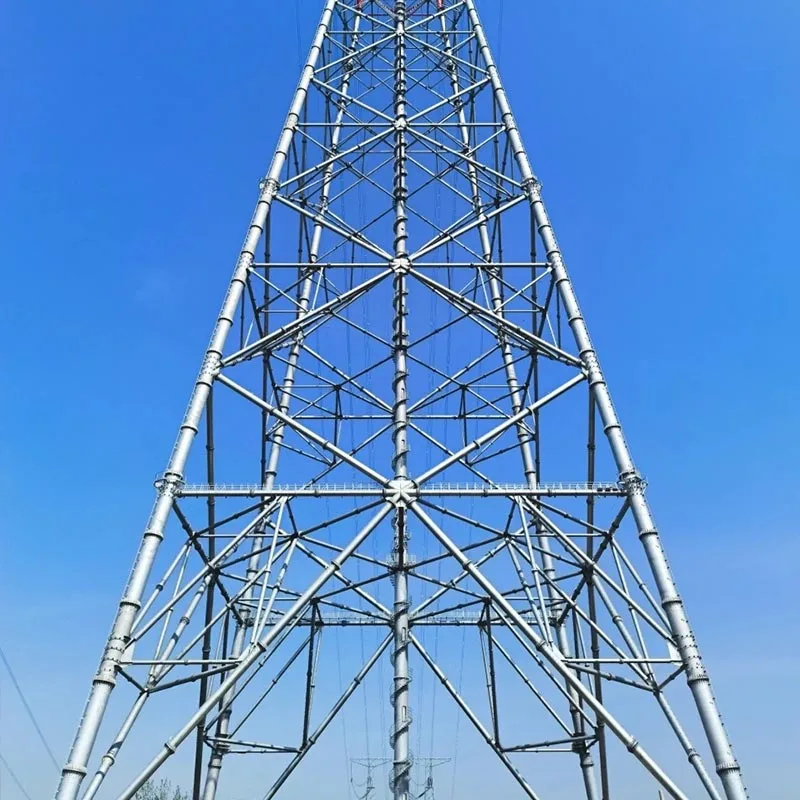

दूसरा, बल संतुलन और संचरण।ट्रांसमिशन टेंशन टावर की जाली कोण स्टील संरचना है कंडक्टर तनाव जैसे विभिन्न बलों को समान रूप से प्रसारित करने के लिए पेशेवर यांत्रिक सिमुलेशन के माध्यम से डिज़ाइन किया गया है, टावर की नींव पर हवा का भार, और बर्फ का भार, स्थानीय तनाव एकाग्रता को रोकता है, टावर विरूपण से बचाता है या क्षति, और टावर की दीर्घकालिक संरचनात्मक स्थिरता सुनिश्चित करना।

तीसरा, लाइन लेआउट का अनुकूलन।उचित कोण डिजाइन और संरचनात्मक विन्यास के माध्यम से, संचरण टेंशन टावर लाइन टर्निंग और सेगमेंट नियंत्रण को सक्षम बनाता है, लाइन पैरामीटर विषमता को संतुलित करता है, अतिरिक्त लाइन को कम करता है हानि और विद्युत चुम्बकीय हस्तक्षेप, और कंडक्टर और जमीन या इमारतों के बीच एक सुरक्षित दूरी सुनिश्चित करता है, DL/T5352-2018 मानकों की आवश्यकताओं को पूरा करना और ट्रांसमिशन सुरक्षा और बिजली की गुणवत्ता सुनिश्चित करना।

हमारी सेवाएँ

अनुकूलित समाधान डिज़ाइन

ग्राहकों के साथ मिलकर एक पेशेवर आर एंड डी टीम और इंजीनियरिंग अनुभव पर भरोसा करना ट्रांसमिशन लाइन पैरामीटर, इलाके की स्थिति और लोड आवश्यकताएं, हम विशेष संरचनात्मक डिजाइन, तनाव प्रदान करते हैं गणना, कोण योजना अनुकूलन, और ट्रांसमिशन टेंशन टावरों के लिए समग्र तकनीकी परामर्श सेवाएँ, यह सुनिश्चित करना कि टावर सटीक रूप से इंजीनियरिंग आवश्यकताओं से मेल खाते हों।

वन-स्टॉप विनिर्माण

क़िंगदाओ अनबांग के पास एक आधुनिक स्व-स्वामित्व वाली फैक्ट्री है, जो ट्रांसमिशन की पूर्ण-श्रृंखला नियंत्रण प्राप्त करती है कच्चे माल की खरीद, कटाई, वेल्डिंग, संक्षारण संरक्षण उपचार से लेकर तैयार उत्पाद तक तनाव टावर निरीक्षण.

प्रत्येक प्रक्रिया जीबी/टी 2694-2018 मानक का कड़ाई से पालन करती है और गैर-विनाशकारी परीक्षण से गुजरती है सुनिश्चित करें कि टावर की गुणवत्ता मानकों के अनुरूप हो।

ऑन-साइट तकनीकी सहायता

हम ऑन-साइट इंस्टॉलेशन मार्गदर्शन, प्रक्रिया स्पष्टीकरण, तकनीकी कमीशनिंग प्रदान करते हैं। और ट्रांसमिशन टेंशन टावरों के लिए अन्य सेवाएं, समाधान में सहायता के लिए पेशेवर तकनीशियनों को भेजना निर्माण के दौरान विभिन्न मुद्दे, यह सुनिश्चित करना कि टावर मानकों के अनुसार स्थापित किए जाएं और कुशलतापूर्वक लगाए जाएं ऑपरेशन.

पूर्ण-चक्र बिक्री के बाद की गारंटी

पावर ट्रांसमिशन टेंशन टावर्स ≥30 साल की वारंटी के साथ आते हैं। हमने एक स्थापित किया है बिक्री के बाद व्यापक अनुवर्ती तंत्र, नियमित रूप से उत्पादों की परिचालन स्थिति का निरीक्षण करना, प्रदान करना आजीवन तकनीकी सहायता और आपातकालीन मरम्मत सेवाएँ, ग्राहकों की ज़रूरतों पर तुरंत प्रतिक्रिया देना और सुनिश्चित करना टावरों का दीर्घकालिक स्थिर संचालन, ग्राहकों के संचालन और रखरखाव के जोखिम को कम करता है।

उत्पाद विशिष्टताएँ
