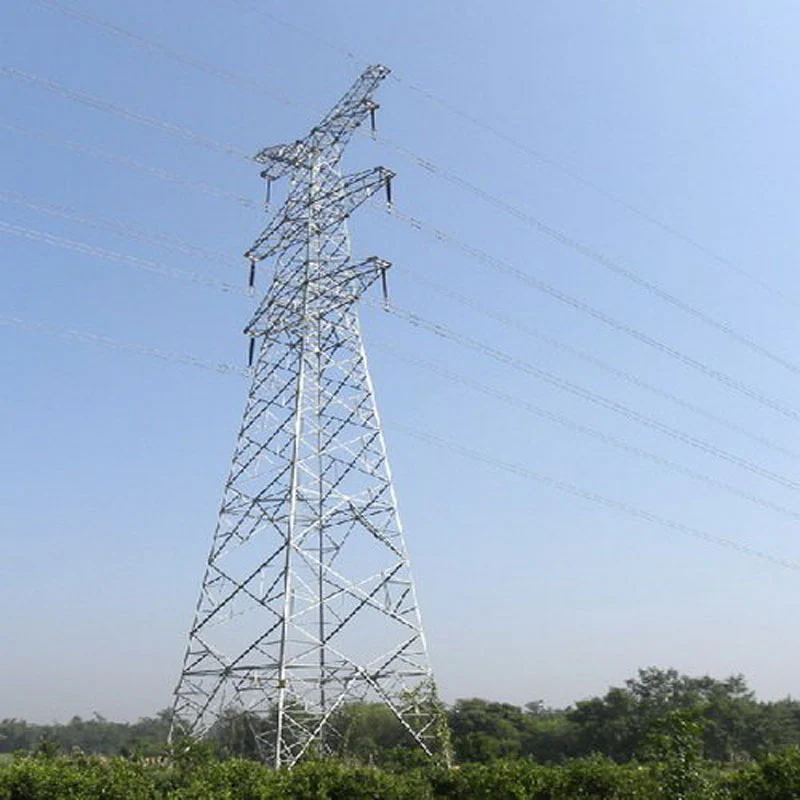

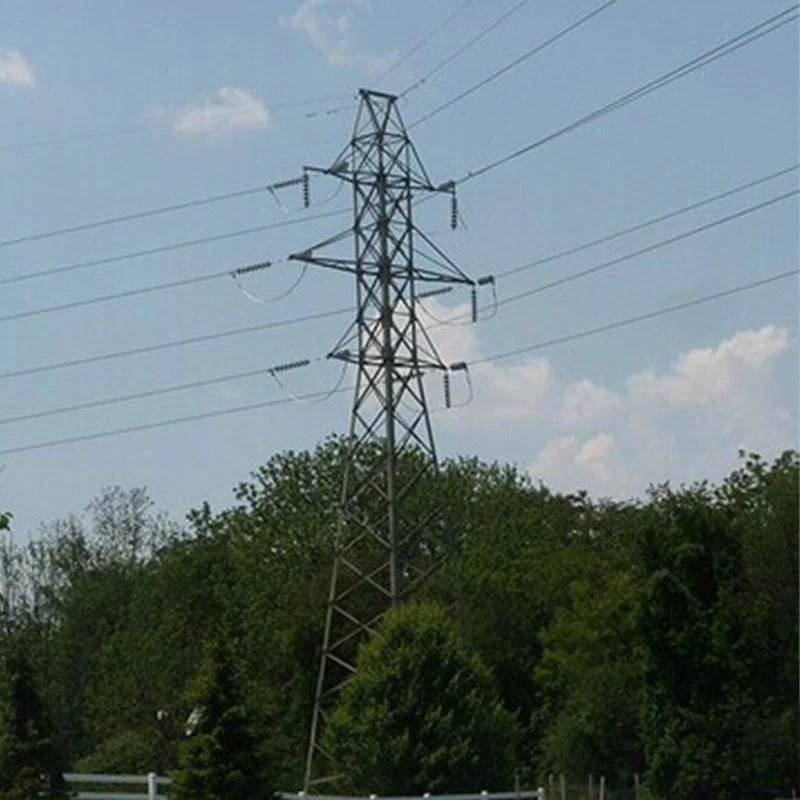

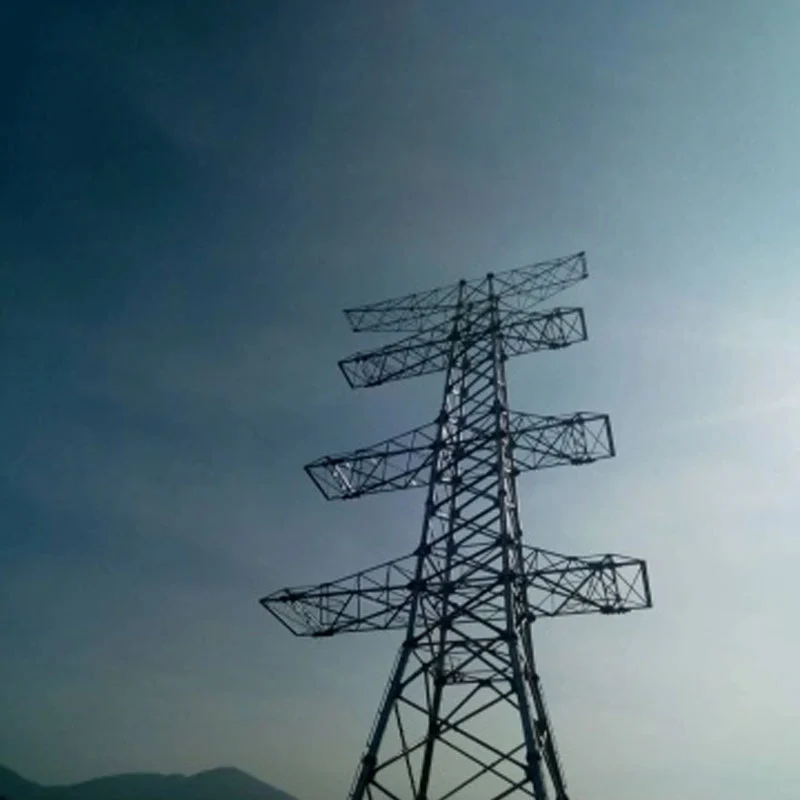

220kV डबल सर्किट लैटिस स्टील टॉवर

परिपक्व विनिर्माण प्रणालियों द्वारा समर्थित, हम मानकीकृत के साथ 50,000 टन की वार्षिक उत्पादन क्षमता का दावा करते हैं सुनिश्चित करने के लिए सटीक कटिंग, रोबोटिक वेल्डिंग, इंटीग्रल शेपिंग और सख्त सतह उपचार सहित प्रक्रियाएं संरचनात्मक एकरूपता. गुणवत्ता आश्वासन के लिए, सभी उत्पाद आधिकारिक यांत्रिक प्रदर्शन और पवन प्रतिरोध से गुजरते हैं एएससीई और राष्ट्रीय बिजली मानकों के अनुपालन में सत्यापित तनाव अनुपात और पवन विस्थापन के साथ परीक्षण। यह आईएसओ रखता है गुणवत्ता प्रबंधन प्रणाली प्रमाणन और संपूर्ण तृतीय-पक्ष परीक्षण रिपोर्ट

इस टावर को इंडोनेशिया नुसंतारा सहित घरेलू और विदेशी प्रमुख पावर ग्रिड परियोजनाओं में व्यापक रूप से लागू किया गया है 220kV ग्रिड विस्तार परियोजना। यह स्थिर संरचनात्मक प्रदर्शन, सुविधाजनक ऑन-साइट असेंबली और विश्वसनीय प्रदान करता है परिचालन सुरक्षा, विभिन्न परिसरों में उच्च अनुकूलनशीलता और इंजीनियरिंग स्थायित्व के लिए लगातार मान्यता अर्जित करना वातावरण.

220kV डबल सर्किट लैटिस स्टील टॉवर के अनुप्रयोग परिदृश्य

220kV डबल सर्किट जाली स्टील टॉवर एक ही टॉवर पर दो स्वतंत्र 220kV ट्रांसमिशन सर्किट का समर्थन करता है ढाँचा। मुख्य रूप से भूमि-सीमित क्षेत्रों में अपनाया गया, यह ट्रांसमिशन गलियारों को बहुत संकीर्ण करता है और भूमि अधिग्रहण में कटौती करता है दो अलग-अलग सिंगल-सर्किट लाइनों की तुलना में लागत।

इसका व्यापक रूप से शहरी इनकमिंग और आउटगोइंग पावर चैनलों के लिए उपयोग किया जाता है, जो उपनगरीय 220kV सबस्टेशनों को जोड़ता है आबादी वाले क्षेत्र जहां नई लाइन कॉरिडोर प्राप्त करना कठिन है। टावर पहाड़ी और पर्वतीय इलाकों को छोटा करके उपयुक्त बनाता है नींव कार्य और पारिस्थितिक विनाश। इसे नदियों, राजमार्गों और रेलवे पर क्रॉसिंग के लिए भी पसंद किया जाता है। क्रॉसिंग व्यवस्था को सरल बनाना और परिवहन और नेविगेशन में परेशानी को कम करना।

सामान्य अनुप्रयोगों में औद्योगिक लोड केंद्रों के लिए बिजली आपूर्ति लाइनें और पवन के आउटगोइंग ट्रांसमिशन सर्किट शामिल हैं और सौर ऊर्जा आधार। हालाँकि, इसकी कमियों पर ध्यान दिया जाना चाहिए: भारी टावर भार, अधिक जोखिम टावर क्षति के तहत दोनों सर्किटों की एक साथ विफलता, साथ ही बिजली संरक्षण के लिए सख्त आवश्यकताएं और विद्युत चुम्बकीय निकासी डिजाइन।

220kV डबल सर्किट लैटिस स्टील टॉवर के लिए मानक नियमित रखरखाव दिशानिर्देश

नियमित रखरखाव 220kV डबल सर्किट जाली स्टील टावरों की संरचनात्मक सुरक्षा और स्थिर बिजली आपूर्ति सुनिश्चित करता है। नियमित दृश्य निरीक्षण त्रैमासिक आयोजित किया जाएगा, जिसमें वार्षिक रूप से व्यापक विस्तृत निरीक्षण की व्यवस्था की जाएगी।

जंग, विरूपण, दरारें और ढीलेपन के लिए टावर के मुख्य निकायों, कोण स्टील घटकों और कनेक्शन बोल्ट का निरीक्षण करें बांधनेवाला पदार्थ. जंग-रोधी कोटिंग्स और गर्म-डुबकी गैल्वनाइज्ड सतहों की जाँच करें; जहां समय पर टच-अप पेंटिंग करें गैल्वनीकरण छिल जाता है। बरकरार ग्राउंडिंग कंडक्टर और योग्य ग्राउंडिंग सुनिश्चित करते हुए, अर्थिंग उपकरणों को सत्यापित करें प्रतिरोध.

निपटान, दरारें, जल क्षरण और ढलान अस्थिरता के लिए टावर नींव की निगरानी करें। इन्सुलेटर स्ट्रिंग का निरीक्षण करें, क्षति, प्रदूषण और असामान्य हीटिंग के लिए फिटिंग और जम्पर कनेक्शन। तैरती हुई वस्तुओं, खरपतवार आदि को हटा दें टावर स्थलों के आसपास निर्माण मलबा।

सभी दोषों को रिकॉर्ड करें और वर्गीकृत सुधार लागू करें। जैसे गंभीर जोखिमों के लिए प्राथमिकता से निपटना आवश्यक है संरचनात्मक विकृति और टूटी फिटिंग। तेज़ हवाओं, तूफ़ान और हिमपात सहित चरम मौसम के बाद, विशेष गश्ती निरीक्षण तुरंत आयोजित किया जाना चाहिए।

अंतर और महत्व: 220kV डबल सर्किट लैटिस टॉवर बनाम 500kV लैटिस स्टील टॉवर

मुख्य अंतर

1.वोल्टेज और क्लीयरेंस: 220kV डबल सर्किट टावर छोटे चरण-दर-चरण और ग्राउंड क्लीयरेंस के साथ एक संरचना पर दो 220kV सर्किट ले जाता है। 500kV टावर अतिरिक्त-उच्च वोल्टेज पर संचालित होता है और हवा के टूटने से बचने के लिए बहुत अधिक विद्युत मंजूरी की आवश्यकता होती है।
2.टावर की संरचना और आकार: 220kV डबल सर्किट टावर अपेक्षाकृत कॉम्पैक्ट होते हैं। अधिकांश 500kV टावर लम्बे, भारी, बड़े क्रॉस आर्म्स और बड़े पवन भार और कंडक्टर तनाव का सामना करने के लिए मजबूत नींव वाले होते हैं।
3.सर्किट लेआउट: 220kV प्रकार आमतौर पर गलियारों को बचाने के लिए एक ही टावर पर दो सर्किट की व्यवस्था करता है। सख्त विद्युत चुम्बकीय सीमाओं के कारण मानक 500kV जाली टावर ज्यादातर एकल सर्किट होते हैं; डबल-सर्किट 500kV टावरों को कम बार अपनाया जाता है।
4.ट्रांसमिशन क्षमता: 500kV लाइन लंबी दूरी की थोक बिजली परिवहन के लिए बहुत बड़ी बिजली पारेषण क्षमता प्रदान करती है। 220kV डबल सर्किट लाइनें मुख्य रूप से क्षेत्रीय बिजली वितरण और स्थानीय लोड आपूर्ति करती हैं।

महत्त्व

220kV डबल सर्किट टावर उपनगरीय और शहरी बिजली नेटवर्क के लिए भूमि उपयोग को अनुकूलित करते हैं, जिससे बिजली आपूर्ति की विश्वसनीयता में सुधार होता है क्षेत्रीय ग्रिड के भीतर. 500kV जाली टावर मुख्य ग्रिड की रीढ़ बनते हैं, जो लंबी दूरी की ऊर्जा को सक्षम करते हैं पावर बेस और लोड सेंटर के बीच ट्रांसमिशन। उचित टावर चयन निर्माण लागत, भूमि संसाधनों को संतुलित करता है, ट्रांसमिशन स्केल और ग्रिड सुरक्षा।

220kV डबल सर्किट लैटिस स्टील टॉवर के लाभ

(लगभग 200 शब्द, औपचारिक निर्यात तकनीकी संस्करण) अनबैंग का 220केवी डबल सर्किट लैटिस स्टील टॉवर विश्वसनीय प्रदान करता है, वैश्विक पावर ग्रिड के लिए लागत प्रभावी ओवरहेड ट्रांसमिशन समाधान। उच्च शक्ति Q355/Q420 कोण स्टील को अपनाना और आईएसओ 1461 का अनुपालन करते हुए सख्त हॉट-डिप गैल्वनाइजेशन, टावर बेहतर जंग-रोधी प्रदर्शन प्राप्त करता है और ए 50-वर्षीय डिज़ाइन सेवा जीवन, तटीय, पहाड़ी और अंतर्देशीय जटिल भूभाग के लिए उपयुक्त।

स्वतंत्र इंजीनियरिंग टीमों द्वारा समर्थित, अनबैंग आईईसी और जीबी मानकों का पालन करते हुए अनुकूलित संरचनात्मक डिजाइन प्रदान करता है विभिन्न हवा की गति, बर्फ कोटिंग और क्रॉसिंग आवश्यकताओं को पूरा करने के लिए। अनुकूलित जाली लेआउट स्थिर यांत्रिकी की गारंटी देता है समग्र इस्पात खपत को नियंत्रित करते हुए, परियोजना निवेश में कटौती करते हुए भार वितरण।

आसान ऑन-साइट असेंबली के लिए सभी घटकों को सटीक छेद मिलान के साथ सीएनसी संसाधित किया जाता है। डिलीवरी-पूर्व निरीक्षण पूरा करें आयामी सटीकता और बोल्ट बन्धन गुणवत्ता सुनिश्चित करता है। अनबैंग ड्राइंग सहित पूर्ण वन-स्टॉप सेवाएं प्रदान करता है अनुकूलन, निर्माण, पैकेजिंग और तकनीकी मार्गदर्शन। हमारे टावर ट्रांसमिशन कॉरिडोर की चौड़ाई को प्रभावी ढंग से बचाते हैं शहरी और नवीकरणीय ऊर्जा परियोजनाएं, दुनिया भर में ईपीसी ठेकेदारों और बिजली ऑपरेटरों से लगातार मान्यता प्राप्त कर रही हैं।

अक्सर पूछे जाने वाले प्रश्न - 220kV डबल सर्किट लैटिस स्टील टॉवर

कैटलॉग, उद्धरण दस्तावेज़ और ग्राहक संचार के लिए उपयुक्त

Q1: 220kV डबल सर्किट लैटिस स्टील टावर क्या है?

उत्तर: यह एक ओवरहेड ट्रांसमिशन टावर है जो एक जाली स्टील पर दो स्वतंत्र 220kV पावर सर्किट ले जाता है संरचना. यह दो अलग-अलग सिंगल-सर्किट टावर लाइनों की तुलना में भूमि गलियारे को बचाने में मदद करता है।

Q2: आपके टावर किन मानकों का अनुपालन करते हैं?

उत्तर: हम जीबी राष्ट्रीय मानकों, आईईसी विनिर्देशों का पालन करते हैं। हम ग्राहक की आवश्यकताओं के अनुसार डिज़ाइन को समायोजित कर सकते हैं पवन भार, बर्फ की मोटाई और क्षेत्रीय वातावरण।

Q3: आप कौन सी स्टील सामग्री और जंग-रोधी उपचार अपनाते हैं?

ए: मुख्य सामग्री Q355B / Q420B कोण स्टील। लंबे समय तक सुनिश्चित करने के लिए सभी घटक हॉट-डिप गैल्वनीकरण (आईएसओ 1461) को अपनाते हैं संक्षारणरोधी जीवनकाल.

Q4: डिज़ाइन सेवा जीवन क्या है?

ए: सामान्य रखरखाव स्थितियों के तहत मानक डिजाइन सेवा जीवन 50 वर्ष तक पहुंचता है।

Q5: ये टावर किस भू-भाग परिदृश्य के लिए उपयुक्त हैं?

ए: उपनगरों, पर्वतीय क्षेत्रों, नदी क्रॉसिंग, राजमार्ग/रेलवे क्रॉसिंग, पवन फार्म और सौर ऊर्जा के लिए उपयुक्त सीमित गलियारे की चौड़ाई के साथ आउटगोइंग लाइनें।

Q6: क्या आप अनुकूलित टावर डिज़ाइन प्रदान कर सकते हैं?

उत्तर: हाँ. हमारी इंजीनियरिंग टीम मार्ग सर्वेक्षण डेटा, हवा के आधार पर टावर मॉडल, ऊंचाई, क्रॉस-आर्म लेआउट को अनुकूलित कर सकती है गति, बर्फ़ीली स्थिति और क्रॉसिंग मांगें।

Q7: आपकी उत्पादन निरीक्षण प्रक्रिया क्या है?

ए: गैल्वनाइजिंग से पहले सीएनसी कटिंग, ड्रिलिंग, ट्रायल फिटिंग को असेंबल करना। आयाम निरीक्षण, गैल्वनाइजिंग मोटाई शिपमेंट से पहले परीक्षण और लोडिंग निरीक्षण किया जाएगा।

प्रश्न8: डबल सर्किट टावर संचालन के लिए किन मुख्य जोखिमों पर ध्यान देने की आवश्यकता है?

उत्तर: एक बार टावर क्षतिग्रस्त हो जाने पर, दोनों सर्किट बाधित हो सकते हैं। बोल्ट की जकड़न पर नियमित रखरखाव, संक्षारणरोधी कोटिंग, नींव निपटान और ग्राउंडिंग प्रतिरोध की आवश्यकता है।
