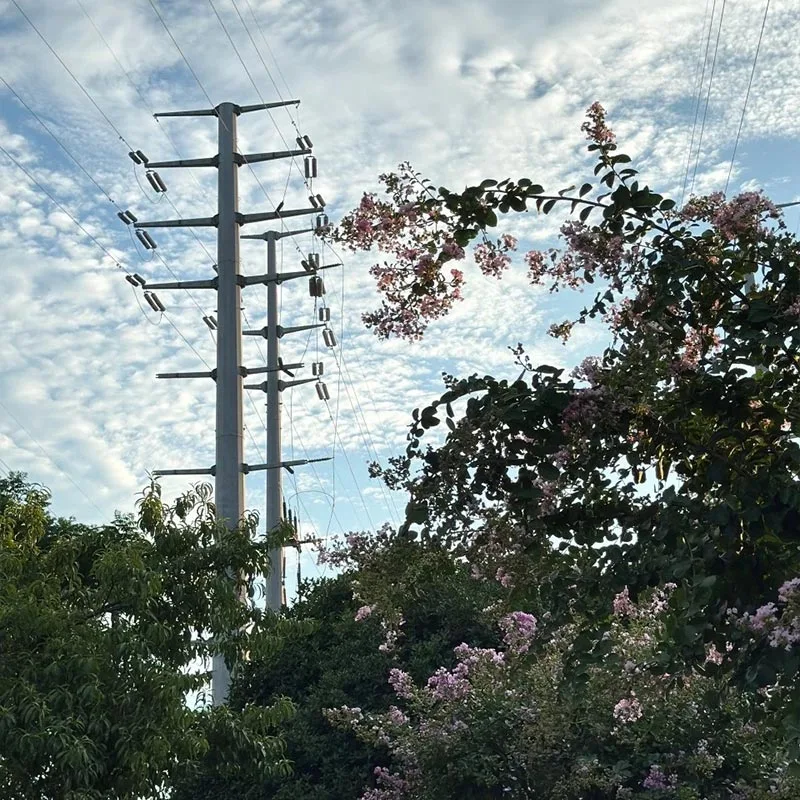

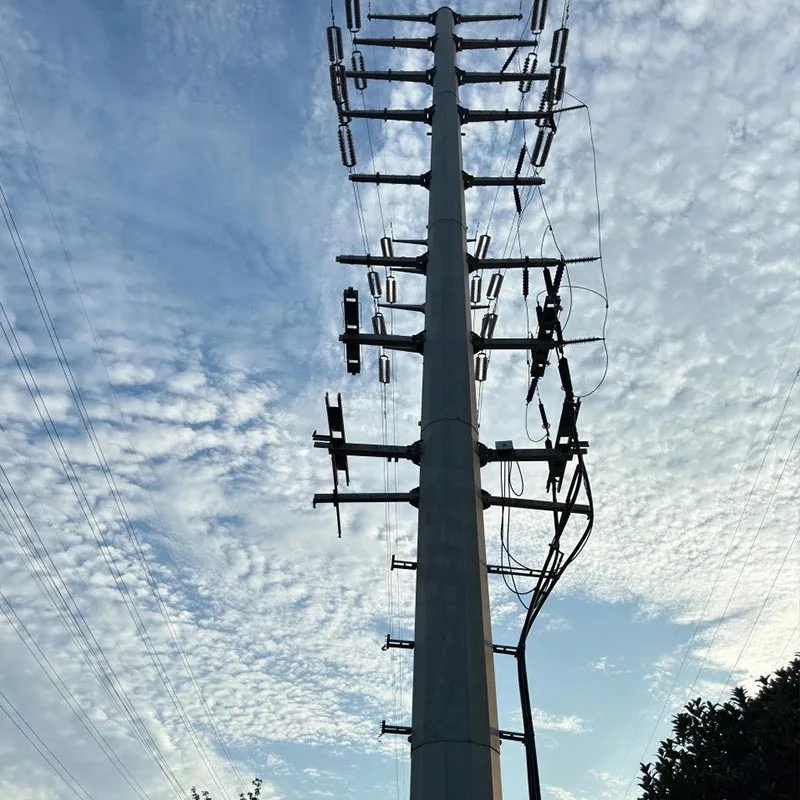

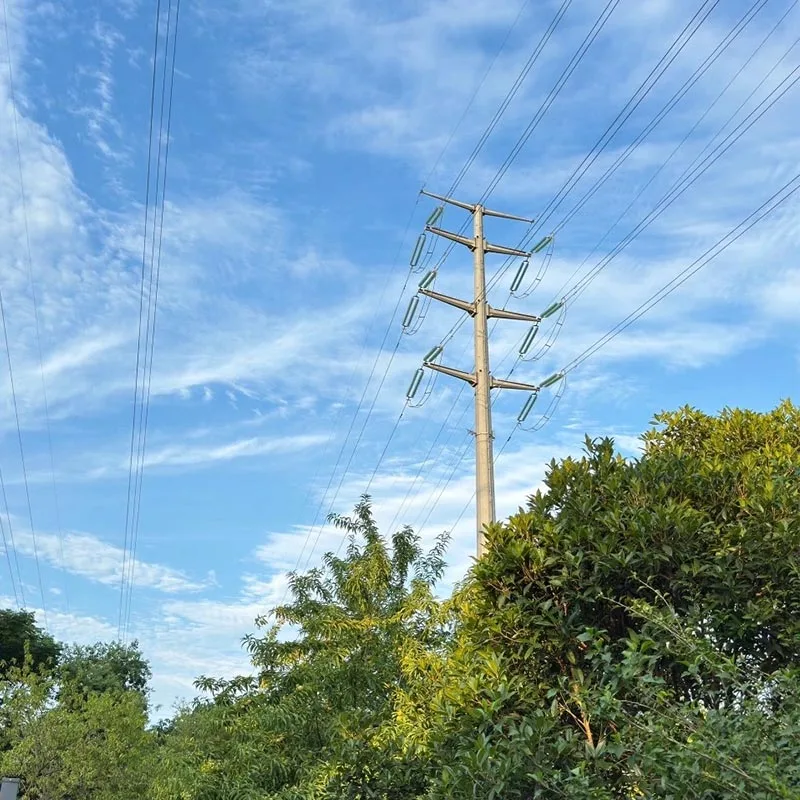

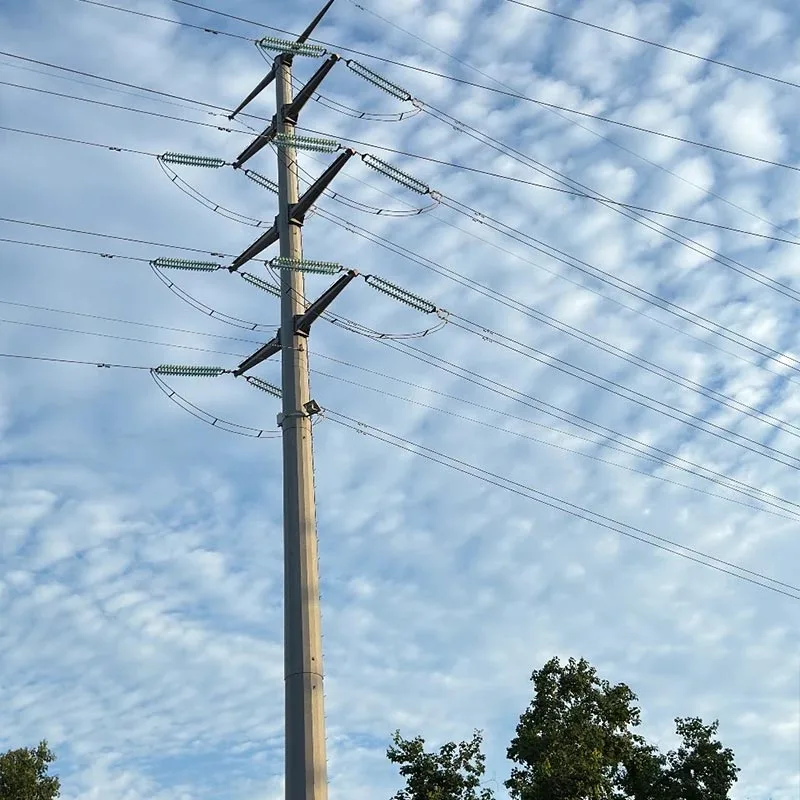

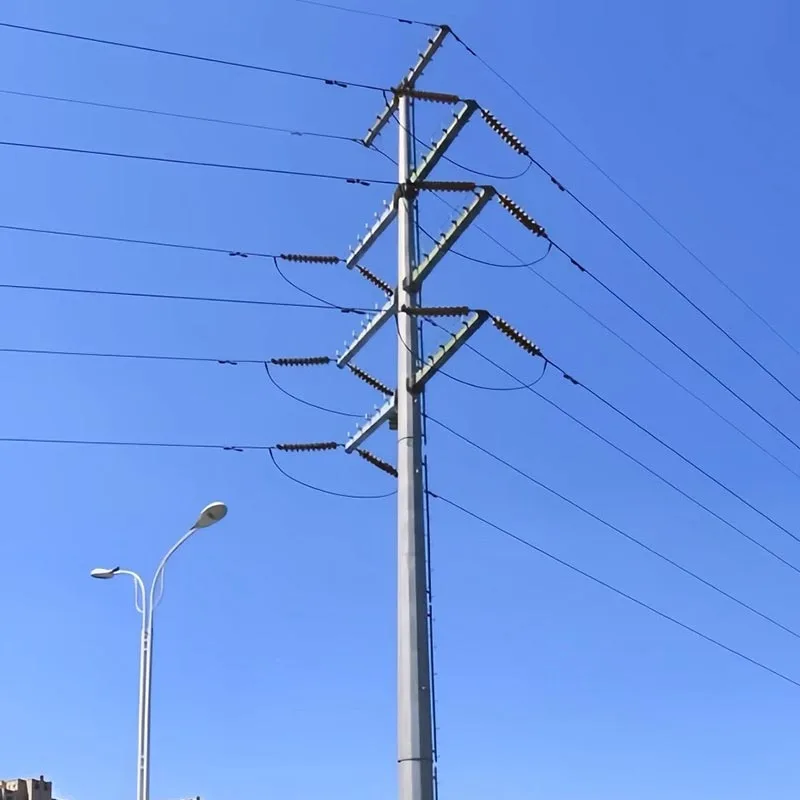

गैल्वनाइज्ड स्टील पाइप ट्रांसमिशन टॉवर

क़िंगदाओ अनबांग न्यू एनर्जी के गैल्वेनाइज्ड स्टील पाइप ट्रांसमिशन टावर्स आधार के रूप में Q355B/Q420 उच्च शक्ति वाले स्टील पाइप का उपयोग करते हैं सामग्री, एक समग्र हॉट-डिप गैल्वनाइजिंग प्रक्रिया के माध्यम से संसाधित, और शंक्वाकार/बहु-पक्षीय ट्यूबलर के साथ डिज़ाइन किया गया संरचनाएँ।

वे उत्कृष्ट संक्षारण प्रतिरोध, संरचनात्मक स्थिरता, कुशल स्थापना जैसे लाभ प्रदान करते हैं। और सघन भूमि उपयोग। उत्पादों का व्यापक रूप से शहरी पावर ग्रिड, पर्वतीय ट्रांसमिशन, तटीय और औद्योगिक में उपयोग किया जाता है प्रदूषण वाले क्षेत्र, चरम वातावरण में दीर्घकालिक स्थिर सेवा में सक्षम हैं, और इसके लिए मुख्य सहायक उपकरण हैं आधुनिक पारेषण परियोजनाएँ।

उत्पाद लाभ

उच्च स्थायित्व

गैल्वेनाइज्ड स्टील पाइप ट्रांसमिशन टावर्स समग्र हॉट-डिप को अपनाते हैं गैल्वनाइजिंग, जस्ता परत की मोटाई ≥85μm के साथ, भौतिक अलगाव और विद्युत रासायनिक सुरक्षा दोनों बनाती है।

आउटडोर सेवा जीवन 30 वर्ष से अधिक है, जो तटीय क्षेत्रों, उच्च नमक कोहरे और औद्योगिक जैसे कठोर वातावरण के लिए उपयुक्त है प्रदूषण.

स्थिर संरचना

ट्यूबलर अनुभागों में समान तनाव वितरण और उच्च झुकाव होता है कठोरता. पवन प्रतिरोध गुणांक कोण स्टील टावरों की तुलना में 20% -40% कम है।

लेवल 11 का मजबूत सामना कर सकता है हवाएं, तीव्रता 8 के भूकंप और भारी बर्फ भार, चरम स्थितियों में उत्कृष्ट स्थिरता के साथ।

कुशल निर्माण

निकला हुआ किनारा बोल्ट के साथ फैक्टरी-पूर्वनिर्मित खंडित संरचना कनेक्शन बड़े पैमाने पर उठाने वाले उपकरण के बिना साइट पर तेजी से असेंबली की अनुमति देता है।

निर्माण का समय कम हो गया है 50%, परियोजना लागत में उल्लेखनीय कमी।

व्यापक अनुकूलन क्षमता

गैल्वनाइज्ड स्टील पाइप ट्रांसमिशन टावरों में एक कॉम्पैक्ट संरचना होती है, जिससे बचत होती है पारंपरिक एंगल स्टील टावरों की तुलना में लगभग 50% भूमि।

संकीर्ण शहरी भूखंडों, पहाड़ों, तटीय क्षेत्रों के लिए उपयुक्त क्षेत्र, और अन्य जटिल भूभाग, 5 से 150 मीटर तक की ऊंचाई में अनुकूलन योग्य।

विश्वसनीय गुणवत्ता

उच्च शक्ति वाले स्टील से निर्मित, उत्पादन राष्ट्रीय मानकों को पूरा करता है जीबी 50545 और डीएल/टी 5154 के रूप में, वेल्ड निरीक्षण और जस्ता परत परीक्षण सहित पूर्ण-प्रक्रिया गुणवत्ता नियंत्रण के साथ। पूरी तरह से योग्य, स्थिर प्रदर्शन।

मॉडल कैसे चुनें

वोल्टेज स्तर के अनुसार चयन करें

10kV-35kV: सिंगल-सर्किट गैल्वनाइज्ड स्टील ट्रांसमिशन टावरों का उपयोग करें, ऊंचाई 15-30 मीटर, दीवार की मोटाई 6-10 मिमी, उपयुक्त शहरी और पार्क लो-वोल्टेज लाइनों के लिए।

110kV-220kV: डबल-सर्किट/मल्टी-सर्किट गैल्वेनाइज्ड स्टील ट्रांसमिशन टावरों का उपयोग करें, ऊंचाई 30-60 मीटर, दीवार की मोटाई 10-16 मिमी, मध्यम और उच्च-वोल्टेज ट्रांसमिशन आवश्यकताओं को पूरा करता है।

500kV और उससे अधिक: विशेष अल्ट्रा-हाई वोल्टेज गैल्वनाइज्ड स्टील ट्रांसमिशन टावरों का उपयोग करें, ऊंचाई 60-150 मीटर, दीवार की मोटाई 16-20 मिमी, लंबी अवधि, अल्ट्रा-लंबी दूरी के संचरण के लिए उपयुक्त।

पर्यावरणीय परिस्थितियों के अनुसार चयन

तटीय/उच्च संक्षारण क्षेत्र: जिंक के साथ उच्च संक्षारण प्रतिरोधी गैल्वेनाइज्ड स्टील ट्रांसमिशन टावर चुनें नमक स्प्रे प्रतिरोध को बढ़ाने के लिए कोटिंग ≥100μm।

तेज़ हवा/भूकंपीय क्षेत्र: प्रबलित संरचनाओं का चयन करें, हवा में सुधार के लिए क्रॉस-सेक्शन और दीवार की मोटाई को अनुकूलित करें और भूकंप प्रतिरोध.

पर्वतीय/जटिल भूभाग: समायोजित करने के लिए हल्के, संकीर्ण आधार वाले गैल्वेनाइज्ड स्टील ट्रांसमिशन टावर चुनें परिवहन और स्थापना की शर्तें।

कार्यात्मक उद्देश्यों के अनुसार चयन

सीधे टावर्स: ऊर्ध्वाधर और क्षैतिज पवन भार सहन करने वाली रेखा के सीधे खंडों के लिए उपयोग किया जाता है।

तनाव/कोण टावर्स: लाइन दिशा परिवर्तन और तनाव रूपांतरण, असंतुलित तनाव को सहन करने के लिए उपयोग किया जाता है।

टर्मिनल/क्रॉसिंग टावर्स: लाइन के आरंभ/अंत के लिए और नदियों या सड़कों को पार करने के लिए उपयोग किया जाता है, जिनके लिए अधिक ऊंचाई की आवश्यकता होती है भार वहन करने की क्षमता.

हमारी सेवाएँ

अनुकूलित डिज़ाइन: हमारी पेशेवर टीम गैल्वेनाइज्ड स्टील पाइप ट्रांसमिशन टावरों के लिए वैयक्तिकृत डिज़ाइन प्रदान करती है वोल्टेज स्तर, इलाके और मौसम की स्थिति के आधार पर, विभिन्न परियोजनाओं की जरूरतों को पूरा करना।

पूर्ण-प्रक्रिया बुद्धिमान विनिर्माण: सीएनसी कटिंग, स्वचालित वेल्डिंग से सुसज्जित हमारे अपने आधुनिक कारखाने के साथ, और हॉट-डिप गैल्वनाइजिंग उत्पादन लाइनें, हम कच्चे माल से तैयार तक पूर्ण-प्रक्रिया गुणवत्ता नियंत्रण प्राप्त करते हैं 5,000 टन से अधिक की मासिक उत्पादन क्षमता वाले उत्पाद।

वन-स्टॉप डिलीवरी: हम उत्पादन, परिवहन, ऑन-साइट स्थापना मार्गदर्शन सहित एकीकृत सेवाएं प्रदान करते हैं। और तकनीकी प्रशिक्षण, कुशल परियोजना कार्यान्वयन सुनिश्चित करना।

बिक्री के बाद की गारंटी: हम 15 साल की वारंटी, 24 घंटे की तकनीकी प्रतिक्रिया और नियमित निरीक्षण प्रदान करते हैं पूरे जीवनचक्र में उत्पाद संबंधी समस्याओं का समाधान करने के लिए रखरखाव।

उपयोग के लिए सावधानियां

स्थापना से पहले, जांच लें कि गैल्वेनाइज्ड स्टील ट्रांसमिशन टावर की नेमप्लेट ड्राइंग से मेल खाती है पैरामीटर, और निरीक्षण करें कि टावर बॉडी, फ्लैंज और बोल्ट विरूपण या क्षति से मुक्त हैं, यह सुनिश्चित करना सहायक उपकरण पूर्ण हैं.

गैल्वनाइज्ड कोटिंग को खरोंचने से बचाने के लिए उठाने के लिए नायलॉन की रस्सियों का उपयोग करें; स्थापना के दौरान ऊर्ध्वाधर विचलन ≤1/1000 होना चाहिए, और विश्वसनीय कनेक्शन सुनिश्चित करने के लिए फ्लैंज बोल्ट को टॉर्क के अनुसार कड़ा किया जाना चाहिए।

टावर फाउंडेशन को एम्बेडेड एंकर बोल्ट और ग्राउंडिंग के साथ C30 कंक्रीट स्वतंत्र फ़ुटिंग का उपयोग करना चाहिए प्रतिरोध ≤10Ω होना चाहिए. ग्राउंडिंग सिस्टम की प्रभावशीलता का नियमित परीक्षण करें।

गैल्वेनाइज्ड स्टील ट्रांसमिशन टावर की सतह पर वेल्डिंग या कटिंग सख्त वर्जित है। यदि संशोधन आवश्यक है, इसे संक्षारण संरक्षण के लिए हॉट-डिप गैल्वनाइजिंग के साथ फिर से लागू किया जाना चाहिए।

जिंक कोटिंग की अखंडता, बोल्ट की जकड़न और संरचनात्मक विरूपण की नियमित जांच करें; में तटीय/उच्च संक्षारण क्षेत्रों का हर छह महीने में निरीक्षण करें और किसी भी क्षतिग्रस्त जिंक कोटिंग की तुरंत मरम्मत करें।

गैर-पेशेवर कर्मियों को गैल्वेनाइज्ड स्टील ट्रांसमिशन टॉवर पर चढ़ने की सख्त मनाही है। चेतावनी टावर के चारों ओर सुरक्षित दूरी बनाए रखते हुए "हाई वोल्टेज खतरा, दूर रहें" जैसे संकेत लगाए जाने चाहिए।
