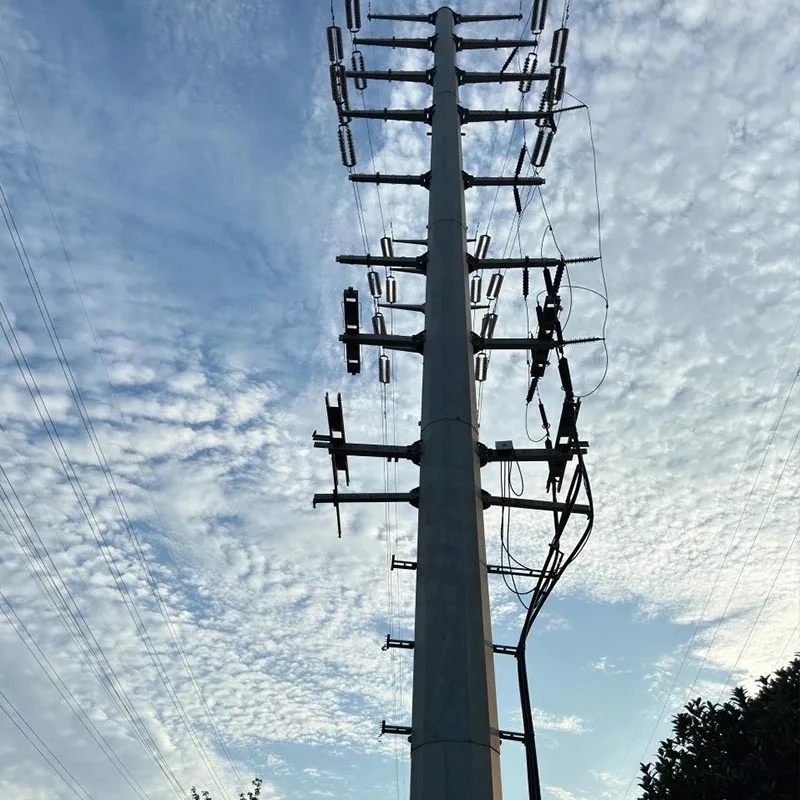

जस्ती ट्यूबलर स्टील टॉवर

क़िंगदाओ अनबांग न्यू एनर्जी के गैल्वनाइज्ड ट्यूबलर स्टील टावर आधार सामग्री के रूप में उच्च गुणवत्ता वाले स्टील का उपयोग करते हैं, संसाधित होते हैं एक समग्र हॉट-डिप गैल्वनाइजिंग प्रक्रिया के माध्यम से, और एक मॉड्यूलर ट्यूबलर संरचना के साथ डिज़ाइन किया गया। हमें अपने निर्माता और आपूर्तिकर्ता के रूप में चुनें, तकनीकी सहायता और पूर्ण अनुकूलन सेवाएँ प्राप्त करें।

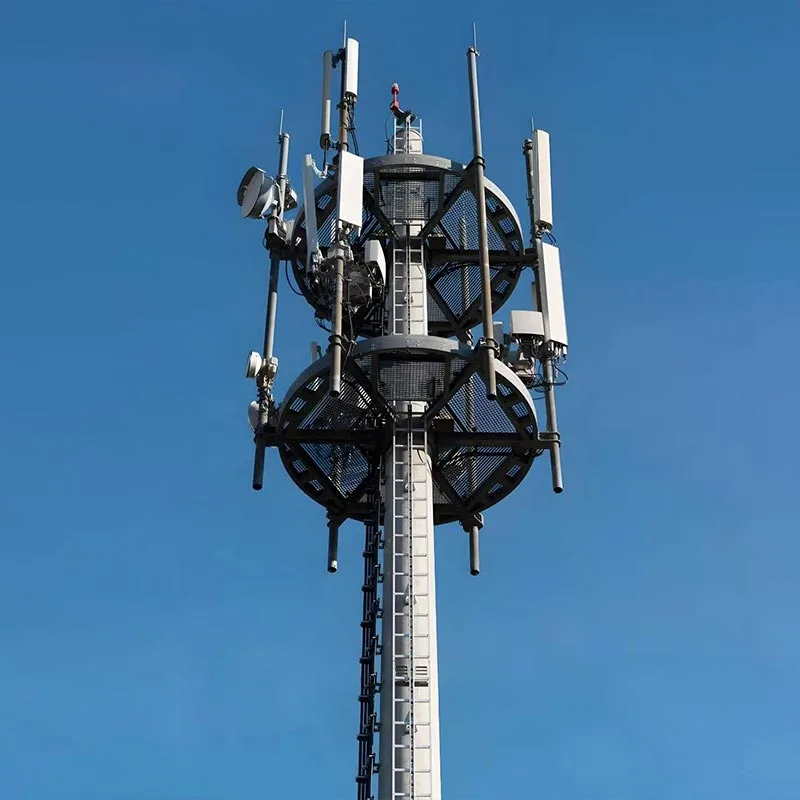

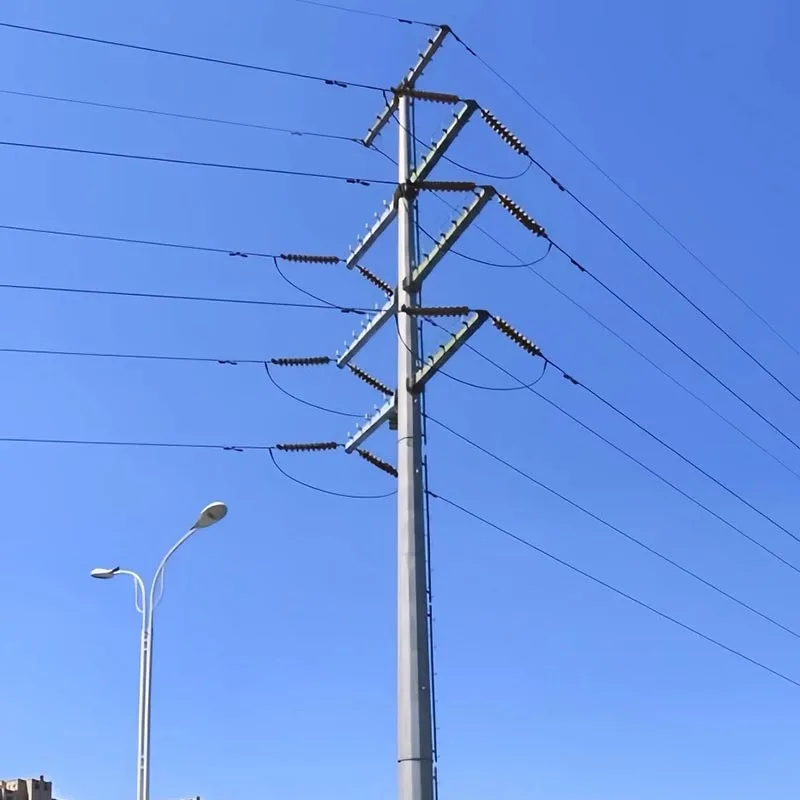

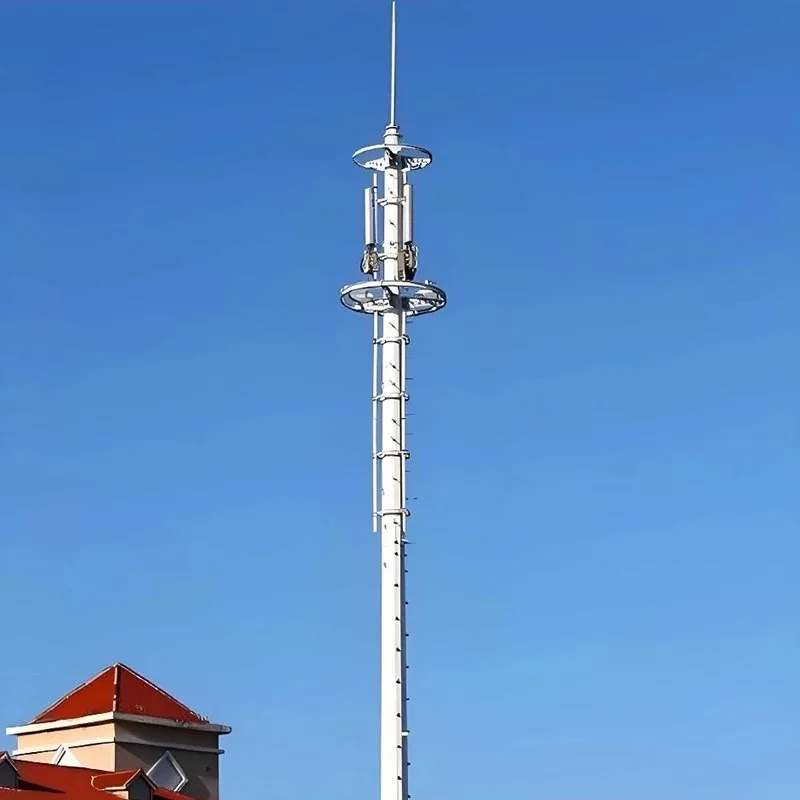

हमारे उत्पादों की विशेषता उत्कृष्ट संक्षारण प्रतिरोध, संरचनात्मक स्थिरता और आसान स्थापना, जिससे उन्हें ट्रांसमिशन लाइनों में व्यापक रूप से उपयोग किया जाता है, सबस्टेशन, फोटोवोल्टिक पावर स्टेशन, संचार बेस स्टेशन और अन्य परिदृश्य।

वे स्थिर रूप से कार्य कर सकते हैं के लिए विभिन्न जटिल वातावरणों में लंबे समय तक, औद्योगिक बुनियादी ढांचे में मुख्य सहायक उपकरण के रूप में कार्य करना।

मुख्य लाभ

लंबे समय तक चलने वाला संक्षारण प्रतिरोध

समग्र हॉट-डिप गैल्वनाइजिंग प्रक्रिया का उपयोग करना जिंक परत की मोटाई ≥85μm के साथ, यह भौतिक अलगाव और विद्युत रासायनिक सुरक्षा दोनों बनाता है। भले ही जिंक परत क्षतिग्रस्त है, बाहरी सेवा जीवन के साथ, स्टील की सुरक्षा के लिए बलि एनोड सुरक्षा जारी है 30 वर्ष से अधिक, तटीय, औद्योगिक प्रदूषण क्षेत्रों और अन्य उच्च संक्षारण वातावरण के लिए उपयुक्त।

मजबूत भार वहन क्षमता

गैल्वेनाइज्ड ट्यूबलर स्टील टावर को अपनाया जाता है रिंग/शंक्वाकार ट्यूबलर संरचनाएं, समान तनाव, उच्च अनुभागीय झुकने की कठोरता और उत्कृष्टता सुनिश्चित करती हैं हवा, भूकंप और हिमपात का प्रतिरोध।

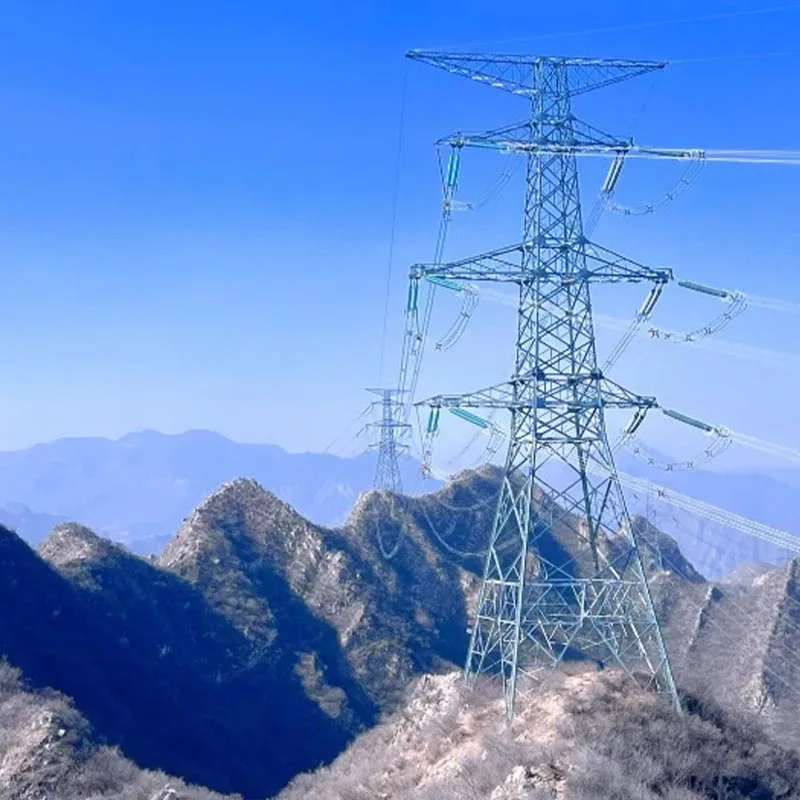

यह लेवल 11 की हवाओं और 8 तीव्रता के भूकंप का सामना कर सकता है चरम स्थितियों में पारंपरिक कोण स्टील टावरों से कहीं अधिक स्थिरता।

आसान स्थापना

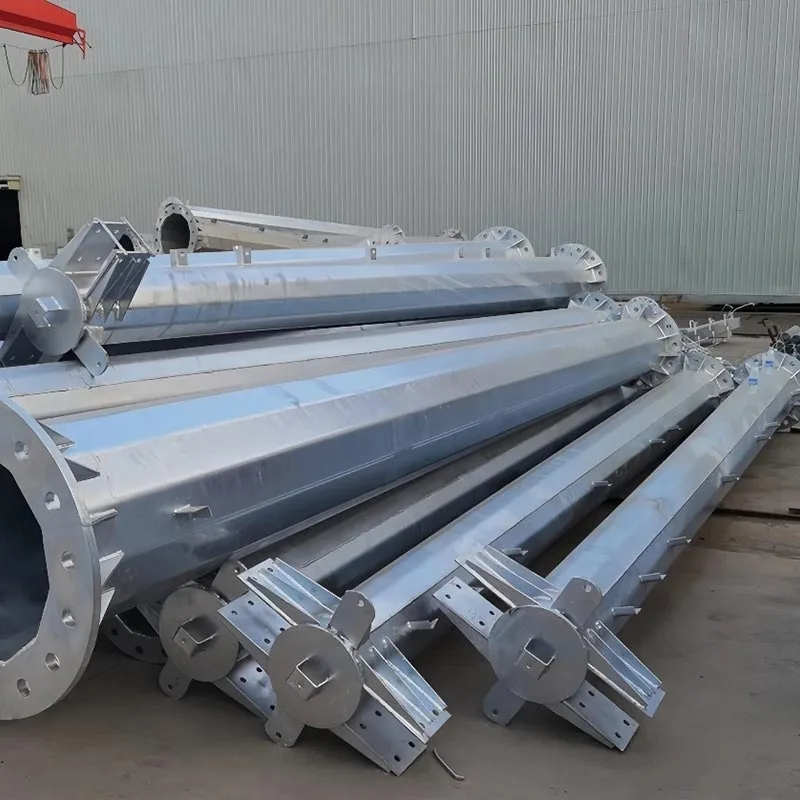

निकला हुआ किनारा के साथ फैक्टरी पूर्वनिर्मित खंडित संरचना बोल्ट कनेक्शन बड़े उठाने वाले उपकरण के बिना साइट पर तेजी से असेंबली की अनुमति देता है, जिससे निर्माण समय 50% कम हो जाता है और परियोजना लागत में उल्लेखनीय रूप से कमी आई है।

व्यापक अनुकूलन क्षमता

टावरों की सघन संरचना एंगल स्टील टावरों की तुलना में लगभग 50% क्षेत्र बचाता है, जो शहरी, पहाड़ी, तटीय आदि के लिए उपयुक्त है विभिन्न भूभाग. विभिन्न इंजीनियरिंग आवश्यकताओं को पूरा करने के लिए 5 से 150 मीटर तक की ऊंचाई को अनुकूलित किया जा सकता है।

पूर्ण योग्यता

Q235B और Q355B जैसे उच्च शक्ति वाले स्टील से निर्मित, उत्पादन ISO और AWS सहित अंतर्राष्ट्रीय मानकों को पूरा करता है। सख्त वेल्ड निरीक्षण और जस्ता परत के माध्यम से परीक्षण में, टावरों के पास स्थिर और नियंत्रणीय उत्पाद के साथ मुख्य इस्पात संरचना निर्माण योग्यताएं हैं गुणवत्ता.

उत्पाद कार्य सिद्धांत

गैल्वनाइज्ड ट्यूबलर स्टील टावर का मुख्य कार्य स्थिर उच्च-ऊंचाई समर्थन और सुरक्षा प्रदान करना है बिजली लाइनें, संचार उपकरण, फोटोवोल्टिक मॉड्यूल और अन्य घटक। इसके कार्य सिद्धांत को विभाजित किया गया है दो भाग:

संरचनात्मक समर्थन सिद्धांत

उचित यांत्रिक डिजाइन के माध्यम से, ट्यूबलर संरचना समान रूप से शीर्ष भार को स्थानांतरित करती है (तारों और उपकरणों का वजन, हवा का भार, बर्फ का भार, आदि) टावर की नींव तक।

के बड़े दायरे का उपयोग करके स्टील पाइपों की रोटेशन विशेषता, संरचना की कठोरता और स्थिरता को बढ़ाया जाता है, जिससे सुरक्षा सुनिश्चित होती है समर्थन प्रणाली.

संक्षारण संरक्षण सिद्धांत

हॉट-डिप गैल्वेनाइज्ड परत स्टील की सतह पर घनी जस्ता-लौह मिश्र धातु परत बनाती है।

एक ओर, यह पानी, ऑक्सीजन और नमक स्प्रे जैसे संक्षारक माध्यमों को भौतिक रूप से अलग करता है; दूसरी ओर, जिंक, जैसे एक अधिक सक्रिय धातु, स्टील के साथ एक गैल्वेनिक सेल बनाती है, जो स्टील की सुरक्षा के लिए अधिमानतः ऑक्सीकरण करती है।

इस बीच, जिंक के संक्षारण उत्पाद एक पैसिवेशन फिल्म बनाते हैं, जो आगे संक्षारण को रोकता है और दीर्घकालिक सुरक्षा प्राप्त करता है।

हमारी सेवाएँ

अनुकूलित डिज़ाइन: हमारी पेशेवर तकनीकी टीम गैल्वेनाइज्ड ट्यूबलर स्टील के लिए वैयक्तिकृत डिज़ाइन समाधान प्रदान करती है परियोजना परिदृश्यों, लोड आवश्यकताओं और इलाके की स्थितियों के आधार पर टावर, ट्रांसमिशन, संचार के लिए उपयुक्त, और 10kV से 500kV तक की नई ऊर्जा परियोजनाएँ।

पूर्ण-प्रक्रिया बुद्धिमान विनिर्माण: हमारा आधुनिक कारखाना पूरी तरह से स्वचालित वेल्डिंग, सीएनसी कटिंग और से सुसज्जित है हॉट-डिप गैल्वनाइजिंग उत्पादन लाइनें, कच्चे माल के निरीक्षण से लेकर तैयार होने तक व्यापक गुणवत्ता नियंत्रण सुनिश्चित करती हैं उत्पाद वितरण. हमारी मासिक उत्पादन क्षमता 5,000 टन से अधिक है।

वन-स्टॉप डिलीवरी: हम उत्पादन, परिवहन, ऑन-साइट स्थापना मार्गदर्शन सहित एकीकृत सेवाएं प्रदान करते हैं। और गैल्वनाइज्ड ट्यूबलर स्टील टावरों के लिए तकनीकी प्रशिक्षण, कुशल परियोजना कार्यान्वयन सुनिश्चित करना।

बिक्री उपरांत सहायता: हम 15 साल की वारंटी, 24 घंटे की तकनीकी प्रतिक्रिया, नियमित ऑन-साइट निरीक्षण आदि प्रदान करते हैं रखरखाव, उत्पाद जीवनचक्र के दौरान सभी मुद्दों का समाधान करना।

उपयोग के लिए सावधानियां

स्थापना से पहले, जांच लें कि गैल्वेनाइज्ड ट्यूबलर स्टील टावर पर नेमप्लेट डिज़ाइन चित्रों से मेल खाता है, और यह सुनिश्चित करने के लिए कि कोई विरूपण तो नहीं है, टॉवर बॉडी, फ्लैंज, बोल्ट और अन्य घटकों का पूर्णता के लिए निरीक्षण करें क्षति.

स्टील के तारों से गैल्वनाइज्ड कोटिंग को नुकसान पहुंचाने से बचने के लिए उत्थापन के दौरान उच्च शक्ति वाली नायलॉन रस्सियों का उपयोग करें। द संरचनात्मक स्थिरता सुनिश्चित करने के लिए स्थापना के दौरान ऊर्ध्वाधर विचलन ≤1/1000 होना चाहिए।

विश्वसनीय सुनिश्चित करने के लिए टावर फाउंडेशन को एम्बेडेड एंकर बोल्ट के साथ C30 कंक्रीट स्वतंत्र फाउंडेशन का उपयोग करना चाहिए टावर बॉडी के साथ संबंध। ग्राउंडिंग प्रतिरोध ≤10Ω होना चाहिए, और ग्राउंडिंग की प्रभावशीलता सिस्टम की नियमित जांच होनी चाहिए.

सतह पर वेल्डिंग, काटने या अन्य कार्यों से बचें। यदि संशोधन हैं आवश्यकता पड़ने पर, गैल्वेनाइज्ड संक्षारण संरक्षण को फिर से लागू किया जाना चाहिए।

जिंक कोटिंग की अखंडता, बोल्ट की जकड़न और संरचनात्मक विरूपण की नियमित जांच करें। तटीय और में उच्च संक्षारण क्षेत्रों में, हर छह महीने में निरीक्षण की सिफारिश की जाती है, और किसी भी क्षतिग्रस्त जस्ता कोटिंग की मरम्मत की जानी चाहिए तुरंत.
