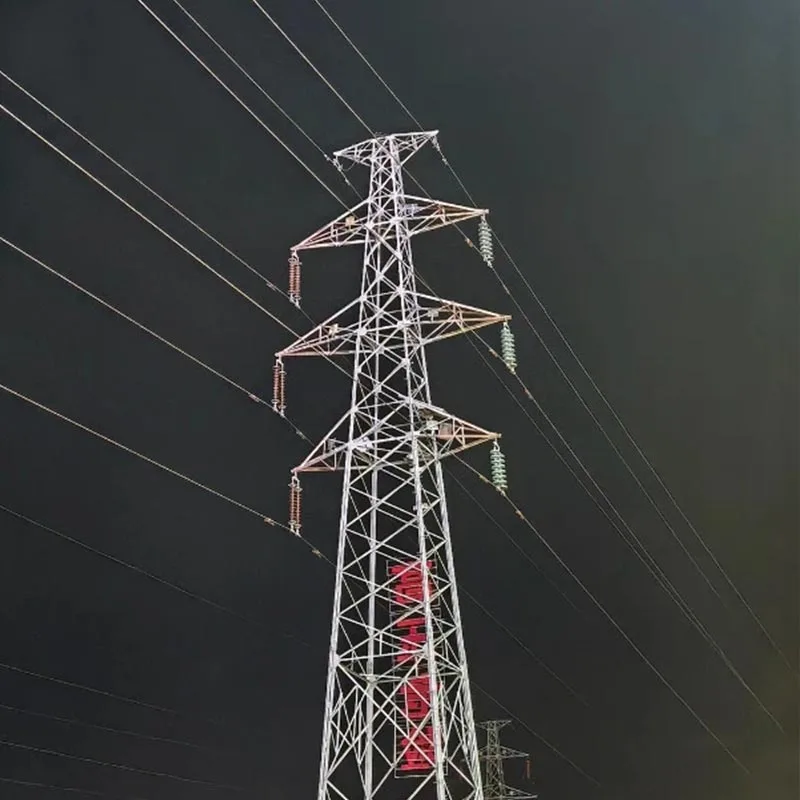

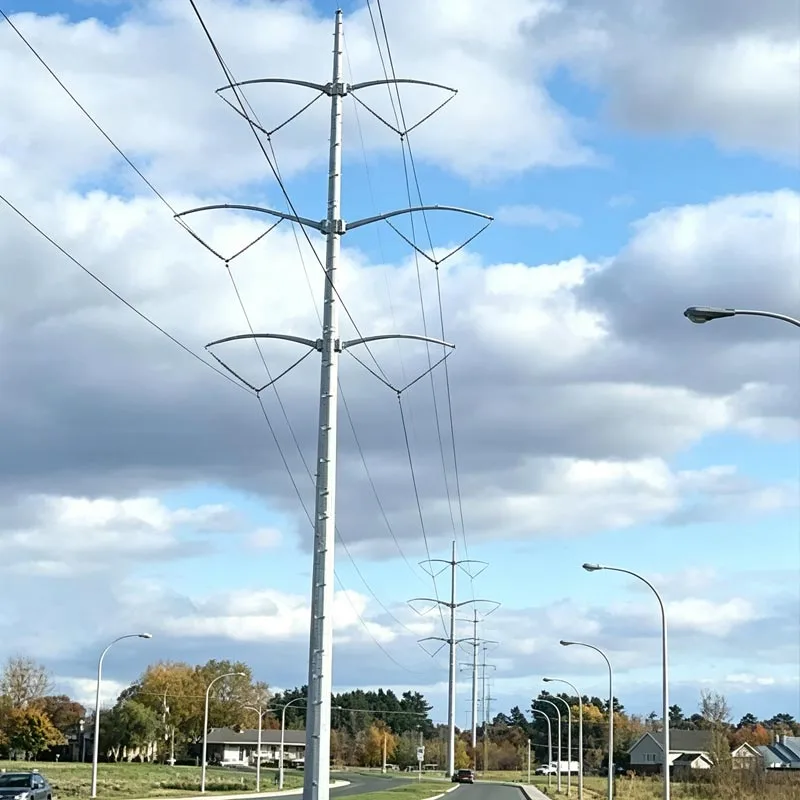

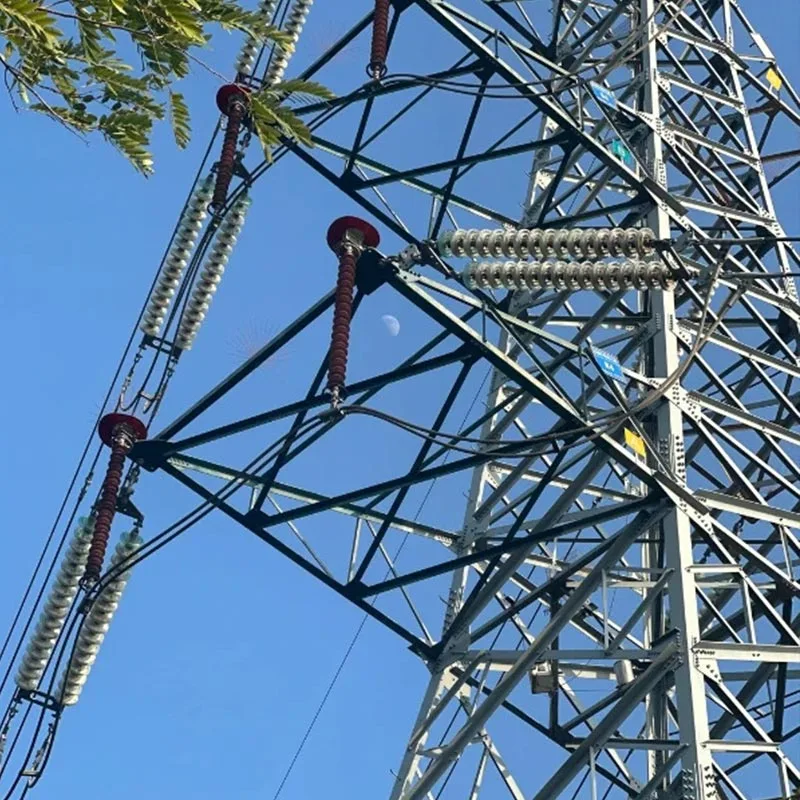

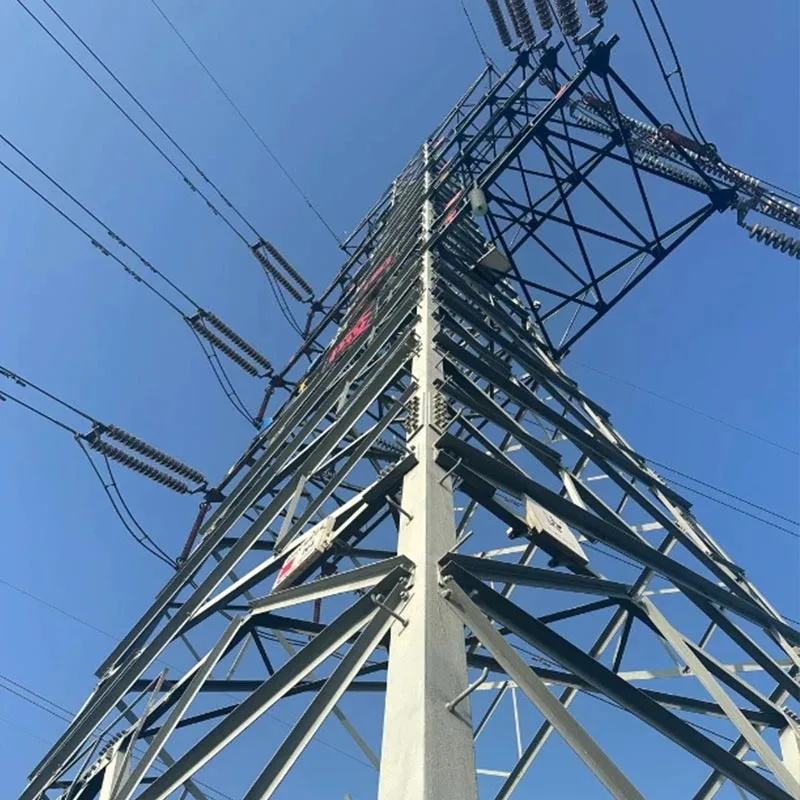

उच्च वोल्टेज गैल्वेनाइज्ड स्टील पाइप टॉवर

क़िंगदाओ अनबांग न्यू एनर्जी के उच्च वोल्टेज गैल्वनाइज्ड स्टील पाइप टावर्स विशेष रूप से मुख्य सहायक इस्पात संरचनाएं हैं 110kV-1000kV हाई-वोल्टेज और अल्ट्रा-हाई-वोल्टेज ट्रांसमिशन परियोजनाओं के लिए विकसित किया गया।

से उत्पाद बनाये जाते हैं उच्च गुणवत्ता वाले Q345B/Q355B उच्च शक्ति वाले स्टील, सटीक रूप से वेल्डेड, और पूरी तरह से स्वचालित हॉट-डिप गैल्वनाइजिंग के साथ इलाज किया गया लंबे समय तक चलने वाले संक्षारण प्रतिरोध के लिए प्रक्रिया।

उनमें उच्च संरचनात्मक कठोरता, तेज़ हवा जैसे फायदे हैं और भूकंप प्रतिरोध, अंतरिक्ष-बचत, और लंबी सेवा जीवन।

एक बेंचमार्क उत्पाद के रूप में सीधे स्थानीय द्वारा आपूर्ति की जाती है चीनी कारखाने, ये उच्च-वोल्टेज गैल्वेनाइज्ड स्टील पाइप टावर पूरी तरह से लंबी दूरी, बड़ी क्षमता वाली बिजली को पूरा करते हैं जटिल भूभागों और कठोर जलवायु में संचरण आवश्यकताएँ।

अनबैंग हाई-वोल्टेज गैल्वेनाइज्ड स्टील पाइप टावर क्यों चुनें?

फैक्टरी ताकत, नियंत्रणीय गुणवत्ता: क़िंगदाओ अनबांग के पास एक मानकीकृत उत्पादन आधार है स्टील प्लेट काटने से उच्च-वोल्टेज गैल्वेनाइज्ड स्टील पाइप टावरों का पूर्ण-प्रक्रिया स्वतंत्र उत्पादन, हॉट-डिप गैल्वनाइजिंग, असेंबली और निरीक्षण के लिए रोलिंग और वेल्डिंग - सुनिश्चित करने के लिए ISO9001 गुणवत्ता प्रणाली को क्रियान्वित करना प्रत्येक टावर सटीकता मानकों और स्थिर प्रदर्शन को पूरा करता है।

उच्च शक्ति सामग्री, सुरक्षित और विश्वसनीय: मुख्य सामग्रियों का चयन Q345B और से किया जाता है उच्च ग्रेड उच्च शक्ति स्टील। उच्च-वोल्टेज गैल्वनाइज्ड स्टील पाइप टावर उत्कृष्ट झुकने, मरोड़, प्रदर्शित करते हैं। और आइसिंग प्रतिरोध, 8 डिग्री तक की भूकंपीय तीव्रता और चरम सीमा पर 35-40 मीटर/सेकेंड के पवन प्रतिरोध के लिए डिज़ाइन किया गया है। ऐसी स्थितियाँ, जो दीर्घकालिक संचालन के दौरान शून्य छिपे जोखिम को सुनिश्चित करती हैं।

हॉट-डिप प्रक्रिया, लंबे समय तक चलने वाला संक्षारण प्रतिरोध: राष्ट्रीय मानक हॉट-डिप गैल्वनाइजिंग का उपयोग करना प्रक्रिया, जस्ता परत की मोटाई ≥ 85 μm के साथ, उच्च वोल्टेज गैल्वेनाइज्ड स्टील पाइप टावरों में एक आउटडोर होता है 30 वर्ष से अधिक का संक्षारण प्रतिरोधी जीवन।

सामान्य कोटिंग्स की तुलना में, पूर्ण जीवनचक्र रखरखाव लागत होती है 60% से अधिक की कमी।

अत्यधिक अनुकूलन योग्य, मजबूत अनुकूलनशीलता: संरचनाओं को वोल्टेज स्तर के अनुसार अनुकूलित किया जा सकता है (110kV-1000kV), टावर की ऊंचाई (30-120 मीटर), और इलाके का वातावरण, जिसमें टावरों की पूरी श्रृंखला शामिल है सीधे टावर, कोण टावर, टर्मिनल टावर, और तनाव टावर।

पूर्ण-श्रृंखला सेवा, चिंता मुक्त डिलीवरी: डिजाइन, उत्पादन, परिवहन को एकीकृत करना, उच्च-वोल्टेज गैल्वनाइज्ड स्टील पाइप टावरों की स्थापना, और बिक्री के बाद की सेवा, पेशेवर टीम अनुसरण करती है पूरी प्रक्रिया के माध्यम से, परियोजना चक्र को 30% तक छोटा करना और ग्राहकों की वन-स्टॉप खरीद आवश्यकताओं को पूरा करना।

चयन मार्गदर्शिका

चयन के सामान्य सिद्धांत

उच्च वोल्टेज गैल्वेनाइज्ड स्टील पाइप टावर्स का चयन करते समय, चार मुख्य कारकों को प्राथमिकता दी जानी चाहिए: वोल्टेज स्तर, रेखा कोण, भू-भाग और मौसम संबंधी स्थितियाँ, भूमि की स्थितियों और निर्माण वातावरण के साथ मिलकर टावर प्रकार को व्यापक रूप से निर्धारित करें।

क़िंगदाओ अनबैंग फ़ैक्टरी एक-पर-एक यांत्रिक सत्यापन और प्रदान कर सकती है उच्च वोल्टेज गैल्वेनाइज्ड स्टील पाइप टावरों की सुरक्षा, अर्थव्यवस्था और उपयुक्तता सुनिश्चित करने के लिए अनुकूलित चयन।

वोल्टेज स्तर द्वारा चयन

110kV ट्रांसमिशन लाइनें
अनुशंसित: हल्के सीधे उच्च वोल्टेज गैल्वेनाइज्ड स्टील पाइप टावर, छोटे कोण वाले स्टील पाइप टावर
सामान्य ऊंचाई: 21 मीटर-42 मीटर
लागू: शहरी वितरण नेटवर्क, औद्योगिक पार्क, नवीकरणीय ऊर्जा संग्रह लाइनें

220kV ट्रांसमिशन लाइनें
अनुशंसित: मानक सीधे / तनाव-प्रतिरोधी उच्च-वोल्टेज गैल्वेनाइज्ड स्टील पाइप टावर, संकीर्ण-बेस स्टील पाइप मीनारें
सामान्य ऊँचाई: 30 मीटर-63 मीटर
लागू: क्षेत्रीय बैकबोन नेटवर्क, शहरी रिंग नेटवर्क, नदी-पार और सड़क-पार परियोजनाएं

500kV और उससे अधिक अल्ट्रा/अतिरिक्त उच्च वोल्टेज
अनुशंसित: बड़े-लोड तनाव-प्रतिरोधी उच्च-वोल्टेज गैल्वनाइज्ड स्टील पाइप टावर, डबल-सर्किट / मल्टी-सर्किट स्टील पाइप टावर्स
सामान्य ऊँचाई: 54 मीटर-100 मीटर
लागू: क्रॉस-प्रांत और क्रॉस-क्षेत्र ट्रांसमिशन, बड़े-स्पैन लाइनें, प्रमुख नवीकरणीय ऊर्जा निर्यात गलियारे

लाइन फ़ंक्शन द्वारा चयन

सीधी मीनारें: बिना किसी कोण या कोण वाली सीधी रेखाओं के लिए उपयोग किया जाता है <5°, हल्का, कम लागत, निर्माण में त्वरित

कोण टावर्स: 5°-90° कोण वाली रेखाओं के लिए उपयोग किया जाता है, यह मजबूत संरचनात्मक कठोरता के साथ पार्श्व तनाव का सामना कर सकता है

तनाव मीनारें: लाइन अनुभागों, तार टूटने से सुरक्षा, उच्च तनाव वाले क्षेत्रों के लिए उपयोग किया जाता है, पूर्ण कंडक्टर तनाव को सहन कर सकता है लाइन सुरक्षा अतिरेक सुनिश्चित करना

टर्मिनल टावर्स: लाइन स्टेशन प्रविष्टियों, सबस्टेशनों के प्रारंभ/अंत बिंदु, एक तरफा उच्च तनाव पर उपयोग किया जाता है प्रबलित संरचना डिजाइन

बड़े-बड़े टावर: नदियों, राजमार्गों, रेलवे, घाटियों को पार करने के लिए उपयोग किया जाता है, जो अल्ट्रा-हाई-स्ट्रेंथ स्टील से बना है मोटी गैल्वनीकरण, उत्कृष्ट पवन कंपन प्रतिरोध

भू-भाग और पर्यावरण के आधार पर चयन

खड़ी ढलानों वाला पहाड़ी/पहाड़ी इलाका, कठिन परिवहन → सेक्शनल हाई-वोल्टेज गैल्वेनाइज्ड स्टील पाइप का उपयोग करें टावर, हल्के एकल टुकड़े, उठाने में आसान, छोटी नींव पदचिह्न

उच्च संक्षारण और आर्द्रता वाले तटीय/नमक-स्प्रे क्षेत्र → मोटी-जस्ता-परत उच्च-वोल्टेज गैल्वेनाइज्ड स्टील का उपयोग करें पाइप टावर, जस्ता परत ≥100μm, जंग रोधी जीवन को काफी बढ़ाता है

10 मिमी से अधिक बर्फ की मोटाई वाले भारी हिमीकरण / बर्फ से ढके क्षेत्र → प्रबलित उच्च वोल्टेज गैल्वेनाइज्ड स्टील पाइप का उपयोग करें टावर, मुख्य सामग्री क्रॉस-सेक्शन बढ़ाएं, बर्फ के खिलाफ अधिभार क्षमता में सुधार करें

तेज़ हवा/तूफ़ान वाले क्षेत्रों में डिज़ाइन की हवा की गति >35 मी/से. → उच्च-हवा-प्रतिरोधी उच्च-वोल्टेज गैल्वेनाइज्ड स्टील का उपयोग करें पाइप टावर, पवन भार को कम करने के लिए टेपर और संरचना को अनुकूलित करें

सीमित स्थान और उच्च सौंदर्य आवश्यकताओं वाले शहरी/पार्क क्षेत्र → संकीर्ण-आधार उच्च-वोल्टेज गैल्वेनाइज्ड का उपयोग करें स्टील पाइप टावर, छोटे पदचिह्न, सरल और सौंदर्यपूर्ण रूप से मनभावन डिजाइन

सर्किट की संख्या के आधार पर चयन

एकल सर्किट: पारंपरिक उच्च-वोल्टेज गैल्वेनाइज्ड स्टील पाइप टावर, सरल संरचना, इष्टतम अर्थव्यवस्था

डबल सर्किट: डबल-सर्किट हाई-वोल्टेज गैल्वनाइज्ड स्टील पाइप टावर, कॉरिडोर की जगह बचाएं, शहरी लोगों के लिए उपयुक्त क्षेत्र और भूमि की कमी वाले क्षेत्र

एक ही टावर पर मल्टी-सर्किट/एकाधिक सर्किट: अति-उच्च वोल्टेज सघन गलियारों के लिए, मल्टी-सर्किट का उपयोग करें हेवी-ड्यूटी हाई-वोल्टेज गैल्वेनाइज्ड स्टील पाइप टावर्स।

अक्सर पूछे जाने वाले प्रश्न

एंगल स्टील टावरों की तुलना में हाई वोल्टेज गैल्वेनाइज्ड स्टील पाइप टावर्स के क्या फायदे हैं?

उच्च दबाव गैल्वनाइज्ड स्टील ट्यूब टावरों में बड़ी अनुभागीय झुकने की कठोरता और कम हवा प्रतिरोध होता है गुणांक, उन्हें हवा और भूकंप के खिलाफ मजबूत बनाता है; वे आवश्यक भूमि के केवल 1/3 से 1/2 भाग पर ही कब्ज़ा करते हैं एंगल स्टील टावर, भूमि लागत की बचत; उनका स्वरूप साफ़-सुथरा होता है, संक्षारण प्रतिरोध का जीवनकाल लंबा होता है, और कम होता है रखरखाव की आवश्यकताएं.

हॉट-डिप गैल्वनाइजिंग की गुणवत्ता कैसे सुनिश्चित की जाती है? सेवा जीवन क्या है?

अनबैंग उच्च दबाव गैल्वनाइज्ड स्टील ट्यूब टावर राष्ट्रीय मानक जीबी/टी 13912 हॉट-डिप गैल्वनाइजिंग प्रक्रिया का उपयोग करते हैं, जिंक परत की मोटाई ≥85 μm के साथ, और प्रत्येक इकाई का परीक्षण किसी तीसरे पक्ष द्वारा किया जाता है।

सामान्य बाहरी परिस्थितियों में, संक्षारण प्रतिरोध जीवनकाल ≥30 वर्ष है, और समग्र डिज़ाइन जीवनकाल ≥50 वर्ष है।

उच्च दबाव गैल्वनाइज्ड स्टील ट्यूब टावरों का उत्पादन चक्र और स्थापना कठिनाई क्या है?

पारंपरिक उच्च दबाव गैल्वेनाइज्ड स्टील ट्यूब टावर में 15-30 दिनों का एकल बैच उत्पादन चक्र होता है; यह खंडित निकला हुआ किनारा कनेक्शन और ऑन-साइट बोल्ट असेंबली का उपयोग करता है, जिसके लिए किसी बड़े या जटिल उपकरण की आवश्यकता नहीं होती है। सामान्य निर्माण दल मार्गदर्शन के तहत स्थापना को पूरा कर सकते हैं, स्थापना दक्षता उससे 50% अधिक है कोण स्टील टावरों की.

क्या उच्च दबाव वाले गैल्वेनाइज्ड स्टील ट्यूब टावरों को विशेष इलाकों के लिए अनुकूलित किया जा सकता है?

हाँ। उच्च ऊंचाई, भारी बर्फ, तटीय नमक स्प्रे और भूकंप-प्रवण क्षेत्रों जैसी स्थितियों के आधार पर उच्च दबाव गैल्वनाइज्ड स्टील ट्यूब टावरों की सामग्री, दीवार की मोटाई, नींव का प्रकार और संरचनात्मक ताकत हो सकती है समायोजित किया जा सकता है, और एक समर्पित डिज़ाइन समाधान प्रदान किया जा सकता है।

उच्च दबाव गैल्वनाइज्ड स्टील ट्यूब टावरों की खरीद में कौन सी सेवाएँ शामिल हैं?

इसमें डिज़ाइन, उत्पादन, परिवहन, ऑन-साइट इंस्टॉलेशन मार्गदर्शन, 5 साल की वारंटी और जीवनकाल शामिल है बिक्री के बाद सेवा. निरीक्षण रिपोर्ट, प्रमाण पत्र सहित पूर्ण तकनीकी दस्तावेज़ प्रदान किए जाते हैं अनुरूपता, और यांत्रिक गणना पुस्तकें।
