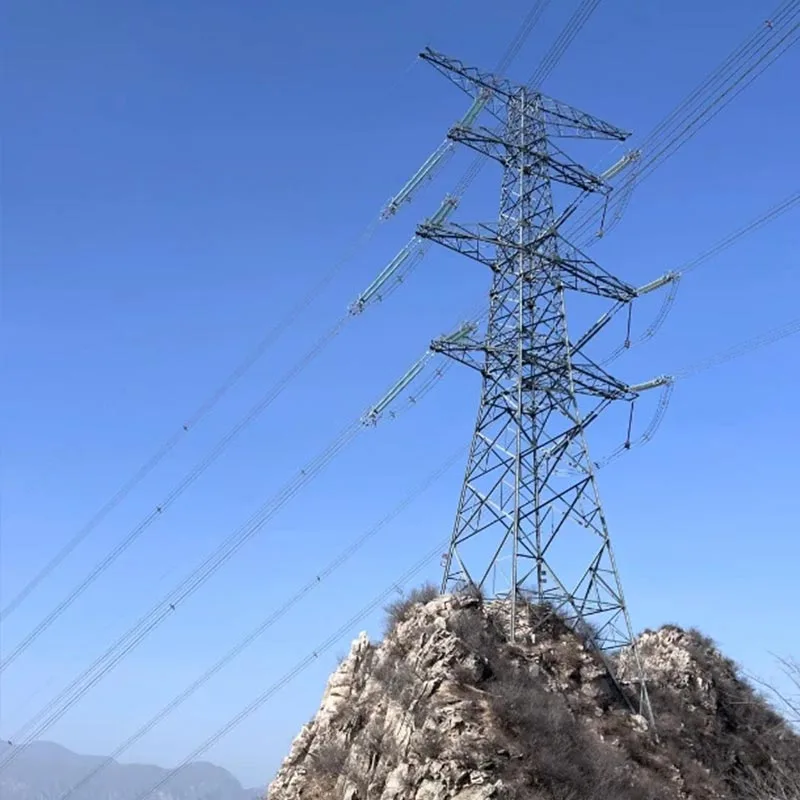

जस्ती स्टील पाइप जाली टॉवर

क़िंगदाओ अनबांग न्यू एनर्जी एक विश्वसनीय निर्माता है, हमारे गैल्वनाइज्ड स्टील पाइप लैटिस टावर्स उच्च गुणवत्ता वाले उच्च शक्ति वाले स्टील पाइप से बने होते हैं सटीक वेल्डिंग और हॉट-डिप गैल्वनाइजिंग प्रक्रियाएं, हल्के, उच्च शक्ति वाली समर्थन संरचनाएं बनाती हैं।

संयोजन गैल्वनीकरण संक्षारण प्रतिरोध के साथ जाली डिजाइन, इनका व्यापक रूप से बिजली, नई ऊर्जा और संचार में उपयोग किया जाता है खेत.

चूंकि उत्पाद सीधे स्थानीय चीनी कारखाने द्वारा आपूर्ति किए जाते हैं, गैल्वनाइज्ड स्टील जाली टावरों में संरचनात्मक विशेषताएं होती हैं स्थिरता, हवा और भूकंप प्रतिरोध, संक्षारण स्थायित्व और अंतरिक्ष दक्षता।

इन्हें कस्टम-डिज़ाइन किया जा सकता है विभिन्न परिदृश्यों के अनुसार, 110kV-1000kV उच्च-वोल्टेज ट्रांसमिशन और विभिन्न आवश्यकताओं को पूरा करना आउटडोर समर्थन अनुप्रयोग, पूरी तरह से राष्ट्रीय उद्योग मानकों का अनुपालन करते हैं और गुणवत्ता और दोनों प्राप्त करते हैं लागत-प्रभावशीलता।

अनबैंग गैल्वेनाइज्ड स्टील ट्यूब लैटिस टावर्स क्यों चुनें?

संपूर्ण नियंत्रणीय गुणवत्ता

हमारा अपना बड़ा मानकीकृत उत्पादन आधार क़िंगदाओ, चीन में, गैल्वनाइज्ड स्टील पाइप लैटिस टावर्स की पूरी प्रक्रिया पर स्वतंत्र रूप से शोध, उत्पादन और निरीक्षण करता है।

कच्चे माल की खरीद, स्टील पाइप काटने, वेल्डिंग असेंबली से लेकर हॉट-डिप गैल्वनाइजिंग तक उपचार, आउटसोर्सिंग को अस्वीकार करते हुए, सभी को ISO9001 गुणवत्ता प्रणाली के तहत निष्पादित किया जाता है।

प्रत्येक गैल्वेनाइज्ड स्टील ट्यूब सटीक आयाम और मानक प्रदर्शन सुनिश्चित करने के लिए जाली टॉवर कई सख्त गुणवत्ता निरीक्षण से गुजरता है।

एक ठोस सुरक्षा फाउंडेशन का निर्माण

मुख्य सामग्री Q345B/Q355B कम मिश्र धातु उच्च शक्ति वाले स्टील पाइप हैं। वेल्डिंग में जलमग्न आर्क वेल्डिंग, गैस-परिरक्षित का उपयोग किया जाता है वेल्डिंग, और अन्य उत्कृष्ट तकनीकें, पूर्ण और दृढ़ वेल्ड के साथ।

हॉट-डिप गैल्वनाइजिंग प्रक्रिया का सख्ती से पालन किया जाता है GB/T 13912 मानक, जिंक परत की मोटाई ≥85μm के साथ, गैल्वनाइज्ड स्टील ट्यूब जाली टॉवर को अत्यधिक मजबूत बनाता है संक्षारण प्रतिरोध।

बाहरी संक्षारण प्रतिरोध 30 वर्ष से अधिक है, जो विभिन्न कठोर वातावरणों के लिए उपयुक्त है।

बहु-परिदृश्य आवश्यकताओं के लिए उपयुक्त

गैल्वनाइज्ड स्टील ट्यूब जाली टावर एक स्थानिक ट्रस जाली संरचना को अपनाता है। पारंपरिक टावरों की तुलना में, यह हल्का है, इसमें हवा कम है प्रतिरोध, 30-45m/s की हवा की गति का सामना कर सकता है, भूकंपीय तीव्रता का प्रतिरोध 8 डिग्री है, और व्याप्त है सामान्य टावरों के पदचिह्न का केवल 1/3।

यह हल्के वजन को उच्च स्थिरता के साथ जोड़ता है, लचीले ढंग से अनुकूलन करता है पहाड़ी, तटीय, शहरी और अन्य भूभाग।

अनुकूलित सेवाएँ

फ़ैक्टरी के पेशेवर डिज़ाइन के समर्थन से टीम, गैल्वेनाइज्ड स्टील ट्यूब जाली टावरों को वोल्टेज स्तर, ऊंचाई, इलाके और भार के अनुसार अनुकूलित किया जा सकता है आवश्यकताएँ, सीधे, कोने, टर्मिनल और लंबी अवधि जैसे विभिन्न प्रकारों को कवर करती हैं, जो सटीक रूप से मेल खाती हैं प्रत्येक परियोजना की वैयक्तिकृत आवश्यकताएँ।

उच्च लागत-प्रभावशीलता और पूर्ण श्रृंखला सेवा

फैक्ट्री डायरेक्ट आपूर्ति मॉडल मध्यवर्ती लिंक को समाप्त कर देता है, जिससे गैल्वनाइज्ड स्टील ट्यूब जाली की खरीद लागत काफी कम हो जाती है मीनारें

साथ ही, हम डिजाइन, उत्पादन, परिवहन, स्थापना से लेकर वन-स्टॉप सेवाएं प्रदान करते हैं बिक्री के बाद, परियोजना चक्र को छोटा करना, ग्राहक संचालन और रखरखाव की लागत को कम करना और उसका पालन करना पूरी खरीद और निर्माण प्रक्रिया को हल करने के लिए पेशेवर टीमें काम कर रही हैं।

हमारी सेवाएँ

पूर्व-डिज़ाइन सेवाएँ

हमारी पेशेवर डिज़ाइन टीम परियोजना की आवश्यकताओं को अच्छी तरह से समझती है गैल्वेनाइज्ड स्टील पाइप के लिए अनुकूलित डिज़ाइन समाधान प्रदान करने के लिए इलाके, मौसम और वोल्टेज मापदंडों को जोड़ती है जाली टावर, यांत्रिक गणना रिपोर्ट, और नींव डिजाइन योजनाएं।

हम बीच सटीक अनुकूलता सुनिश्चित करते हैं उत्पाद और परियोजना, प्रासंगिक मानकों के अनुसार संरचनात्मक डिजाइन का अनुकूलन करें, और सुरक्षा की गारंटी दें लागत-प्रभावशीलता।

विनिर्माण सेवाएँ

पूर्ण दृश्य नियंत्रण के साथ मानकीकृत कारखाना उत्पादन, कड़ाई से कच्चे माल की गुणवत्ता और उत्पादन प्रक्रियाओं को नियंत्रित करना।

यह सुनिश्चित करने के लिए प्रत्येक प्रक्रिया का पेशेवर निरीक्षण किया जाता है आयाम सटीक हैं, वेल्डिंग जोड़ योग्य हैं, और गैल्वनाइजिंग परत मानकों को पूरा करती है।

पूर्ण गुणवत्ता निरीक्षण रिपोर्ट और अनुरूपता प्रमाण पत्र जारी किए जाते हैं।

रसद और परिवहन सेवाएँ

राष्ट्रव्यापी पॉइंट-टू-पॉइंट डिलीवरी। आकार के अनुसार और गैल्वनाइज्ड स्टील पाइप जाली टॉवर घटकों का वजन, खंडित पैकेजिंग और पेशेवर परिवहन क्षति को रोकने के लिए पूर्ण सुरक्षात्मक उपायों के साथ वाहनों का उपयोग किया जाता है, यह सुनिश्चित करते हुए कि उत्पादों को सही सलामत वितरित किया जाता है निर्माण स्थल, विशेष रूप से पहाड़ी, सुदूर या परिवहन-से-कठिन क्षेत्रों के लिए उपयुक्त।

स्थापना मार्गदर्शन सेवाएँ

अनुभवी तकनीकी इंजीनियरों को साइट पर मार्गदर्शन के लिए भेजा जाता है उठाने, जोड़ने और बांधने का निर्माण।

विस्तृत स्थापना निर्माण प्रक्रियाओं को मानकीकृत करने, विभिन्न स्थापना समस्याओं को हल करने और सुनिश्चित करने के लिए मैनुअल प्रदान किए जाते हैं निर्माण सुरक्षा और दक्षता।

इंस्टालेशन दोहरे जैसी विशेष उठाने की आवश्यकताओं को भी समायोजित कर सकता है क्रेन.

बिक्री के बाद रखरखाव सेवाएँ

हम 5 साल की वारंटी और आजीवन रखरखाव सेवा प्रदान करते हैं।

का नियमित रूप से पालन करें गैल्वेनाइज्ड स्टील पाइप जाली टावरों की परिचालन स्थिति, सुरक्षा खतरों की तुरंत पहचान करें, तुरंत प्रतिक्रिया दें मरम्मत की ज़रूरतें, और उत्पाद को विस्तारित करने के लिए गैल्वनाइजिंग बहाली और बोल्ट कसने जैसी रखरखाव सेवाएं प्रदान करती हैं जीवनकाल और दीर्घकालिक स्थिर परियोजना संचालन सुनिश्चित करना।

चयन सिफ़ारिशें

(1) वोल्टेज स्तर के आधार पर चयन अनुशंसाएँ

110kV ट्रांसमिशन/वितरण नेटवर्क परिदृश्य: लाइट-ड्यूटी स्ट्रेट-टाइप गैल्वेनाइज्ड स्टील ट्यूब त्रिकोणीय/चतुष्कोणीय का उपयोग करते हुए जालीदार टावरों की सिफारिश की जाती है, जिनकी ऊंचाई अधिमानतः 21 मीटर से 42 मीटर तक होती है। जाली संरचनाएँ। मुख्य सामग्री Q345B है, जिसकी जस्ता कोटिंग मोटाई ≥85μm है। शहरी के लिए उपयुक्त वितरण नेटवर्क, औद्योगिक पार्क और नई ऊर्जा एकत्रीकरण लाइनें, ये टावर लाभ प्रदान करते हैं हल्के डिजाइन, छोटे पदचिह्न, और सुविधाजनक निर्माण, प्रभावी ढंग से खरीद को नियंत्रित करना और निर्माण लागत.

220kV क्षेत्रीय बैकबोन नेटवर्क परिदृश्य: मानक सीधी/तनाव-प्रकार गैल्वेनाइज्ड स्टील ट्यूब जाली टावरों की सिफारिश की जाती है, जिनकी ऊंचाई 30 मीटर से 63 मीटर तक होती है। जाली नोड डिज़ाइन को अनुकूलित किया गया है संरचनात्मक कठोरता में सुधार. मुख्य सामग्री Q355B है, जो शहरी रिंग नेटवर्क, नदी/क्रॉस-रोड के लिए उपयुक्त है परियोजनाएं, और पहाड़ी पारेषण लाइनें, भार-वहन क्षमता और अर्थव्यवस्था को संतुलित करती हैं। लाइन कॉर्नर के लिए आवश्यकताओं के अनुसार, कोने-प्रकार के गैल्वेनाइज्ड स्टील ट्यूब जाली टावरों का उपयोग किया जा सकता है।

500kV और उससे अधिक अल्ट्रा/अतिरिक्त उच्च वोल्टेज परिदृश्य: बड़े-भार तनाव-प्रकार, डबल-सर्किट/मल्टी-सर्किट गैल्वनाइज्ड स्टील ट्यूब जाली टावरों की सिफारिश की जाती है, जिनकी ऊंचाई 54 मीटर से लेकर होती है 100मी. मुख्य सामग्री Q420 उच्च शक्ति वाली स्टील ट्यूब है, जिसमें जिंक कोटिंग की मोटाई ≥90μm तक बढ़ गई है, और संरचनात्मक तनाव डिजाइन अनुकूलित। क्रॉस-प्रांत/क्रॉस-रीजन ट्रांसमिशन, वाइड-स्पैन परियोजनाओं और के लिए उपयुक्त नए ऊर्जा आधार वितरण चैनल, यह सुनिश्चित करते हुए कि गैल्वेनाइज्ड स्टील ट्यूब जाली टावर उच्च क्षमता का सामना कर सकते हैं, उच्च-तनाव भार और स्थिर और विश्वसनीय रूप से संचालित होता है।

(2) परिदृश्य कार्य के आधार पर अनुशंसित चयन

पारंपरिक सीधी ट्रांसमिशन लाइनें: उन रेखाओं के लिए जो 5° से कम कोण वाली सीधी हों, यह मानक सीधे गैल्वेनाइज्ड स्टील ट्यूब जाली टावरों का उपयोग करने की अनुशंसा की जाती है। इन टावरों की संरचना सरल है, हल्का वजन और कम लागत, बड़े पैमाने पर उत्पादित किया जा सकता है, परियोजना चक्र को काफी छोटा कर सकता है, और फ्लैट के लिए उपयुक्त है मैदानी और कोमल पहाड़ियाँ जैसे क्षेत्र।

रेखा दिशा/खंड परिदृश्य: 5°-90° के बीच के कोणों के लिए, कोणीय गैल्वेनाइज्ड स्टील ट्यूब जाली टावरों की अनुशंसा की जाती है। लाइन खंडों और टूटी-लाइन सुरक्षा अनुभागों के लिए, तनाव-प्रकार गैल्वेनाइज्ड स्टील ट्यूब जाली टावरों का उपयोग किया जाना चाहिए। दोनों प्रकार पार्श्व तनाव को बढ़ाने के लिए प्रबलित जाली संरचनाओं को अपनाते हैं विरूपण प्रतिरोध, लाइन सुरक्षा अतिरेक सुनिश्चित करना। किसी स्टेशन/सबस्टेशन की लाइन प्रविष्टि पर, टर्मिनल-प्रकार गैल्वेनाइज्ड स्टील ट्यूब जाली टावरों की सिफारिश की जाती है। संरचना डिज़ाइन को सिंगल-साइड लोड के लिए अनुकूलित किया गया है स्थिरता में सुधार के लिए विशेषताएँ।

बड़े-स्पैन विशेष परिदृश्य: नदियों, राजमार्गों, रेलवे, घाटियों और अन्य पर क्रॉसिंग के लिए परिदृश्यों में, उच्च-अवधि गैल्वेनाइज्ड स्टील ट्यूब जाली टावरों की सिफारिश की जाती है। वे अति उच्च शक्ति से बने होते हैं स्टील, हवा के भार और हवा से प्रेरित कंपन को कम करने, अवधि में सुधार करने के लिए अनुकूलित टेपर और जाली घनत्व के साथ क्षमता. जटिल बाहरी वातावरण के अनुकूल होने के लिए जिंक की परत को भी मोटा किया जाता है।

नई ऊर्जा सहायक परिदृश्य: पवन और फोटोवोल्टिक आधार संग्रह लाइनों के लिए, हल्के वजन पहाड़ी इलाकों में आसान परिवहन और निर्माण के लिए खंडित गैल्वनाइज्ड स्टील ट्यूब जाली टावरों की सिफारिश की जाती है रेगिस्तानी इलाके. पवन टरबाइन समर्थन टावरों के लिए, अनुकूलित प्रीस्ट्रेस्ड स्टील-कंक्रीट गैल्वेनाइज्ड स्टील ट्यूब जाली भार-वहन क्षमता और पवन-प्रेरित कंपन प्रतिरोध को पूरा करने के लिए टावरों की सिफारिश की जाती है बड़े-मेगावाट पवन टर्बाइनों की आवश्यकताएँ।

संचार/सुरक्षा परिदृश्य: संचार बेस स्टेशन, सीमा निगरानी, जंगल की आग के लिए रोकथाम, और अन्य परिदृश्यों में, छोटे, बहुक्रियाशील गैल्वेनाइज्ड स्टील ट्यूब जाली टावरों की सिफारिश की जाती है 15 मीटर-30 मीटर की ऊंचाई, आरक्षित उपकरण स्थापना इंटरफेस, और एकीकृत बिजली संरक्षण और निगरानी कार्य. कॉम्पैक्ट संरचना शहरी, दूरस्थ और विभिन्न अन्य परिदृश्यों के लिए उपयुक्त है।

(3) इलाके और पर्यावरण के आधार पर अनुशंसित चयन

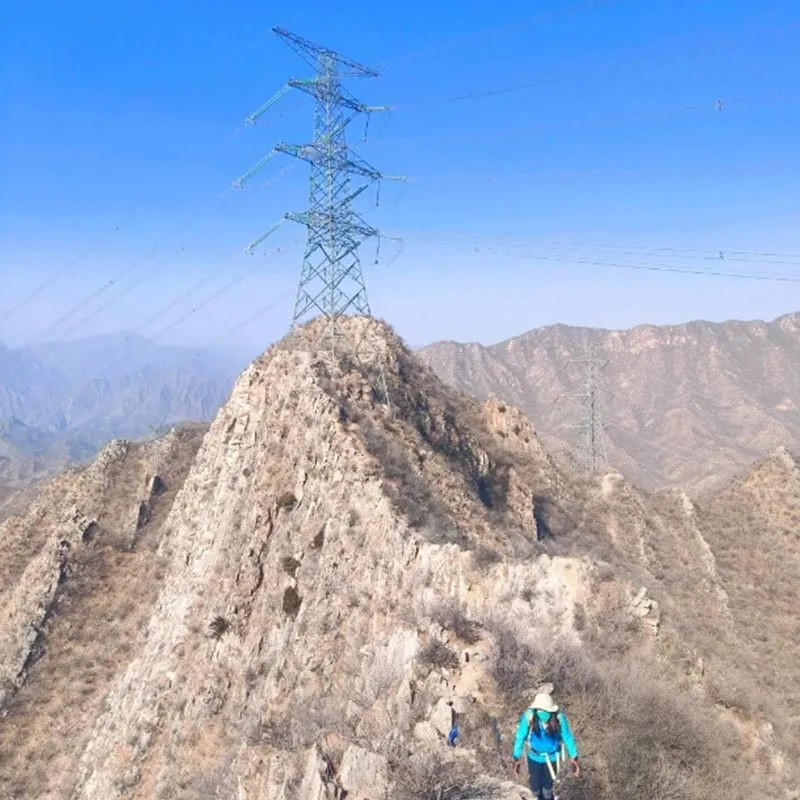

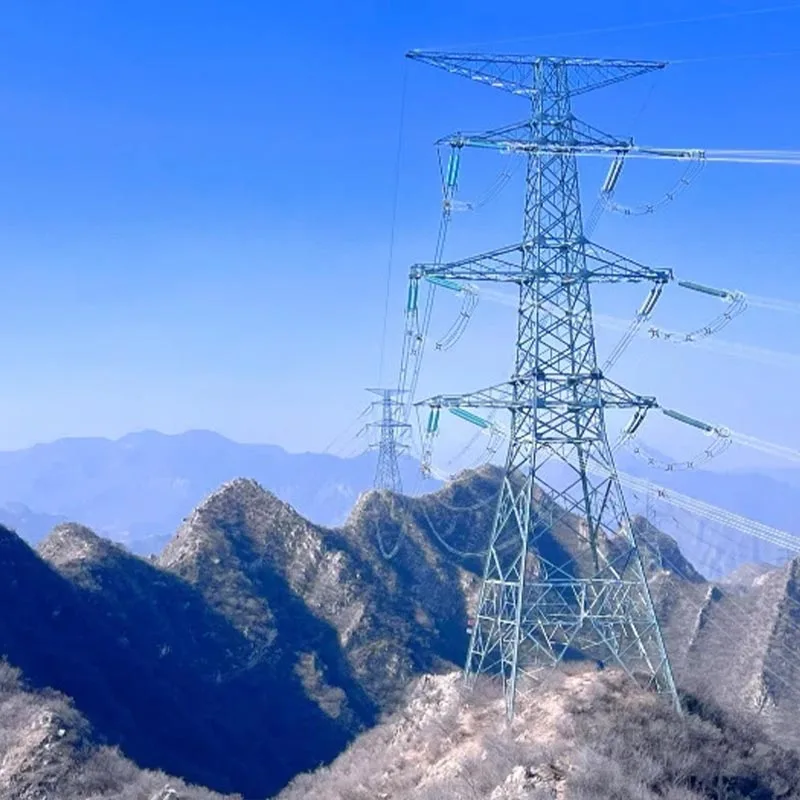

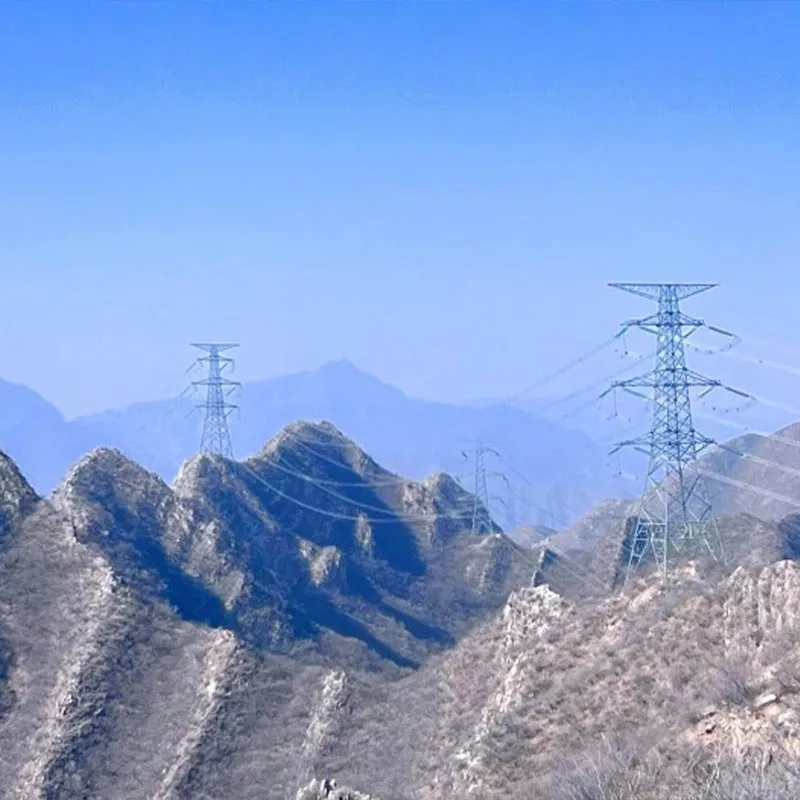

पर्वतीय/पहाड़ी इलाका: कठिन परिवहन और निर्माण वाले खड़ी भूभाग के लिए, खंडित गैल्वेनाइज्ड स्टील ट्यूब जाली टावरों की सिफारिश की जाती है। घटक का आकार और वजन अनुकूलित किया गया है, और तेजी से निकला हुआ है आसान परिवहन और ऑन-साइट असेंबली के लिए कनेक्शन का उपयोग किया जाता है। नींव के डिज़ाइन को ढलान के अनुकूल बनाने के लिए सुदृढ़ किया गया है भूभाग और मिट्टी का काम कम करें।

तटीय/खारा क्षेत्र: उच्च-संक्षारण, उच्च-आर्द्रता वाले वातावरण के लिए, गैल्वनाइज्ड स्टील ट्यूब जाली जंग रोधी कोटिंग्स से दोहरी सुरक्षा के साथ, मोटी जस्ता परतों (≥100μm) वाले टावरों की सिफारिश की जाती है। द जाली संरचना को हवा के प्रतिरोध को कम करने, खारा संक्षारण और आंधी प्रतिरोध (डिज़ाइन) में सुधार करने के लिए अनुकूलित किया गया है हवा की गति ≥40 मीटर/सेकेंड), और उत्पाद का जीवनकाल बढ़ाएँ।

भारी बर्फ/तेज हवा वाले क्षेत्र: 10 मिमी से अधिक की बर्फ की मोटाई वाले भारी बर्फ वाले क्षेत्रों में, प्रबलित गैल्वेनाइज्ड स्टील ट्यूब जाली टावरों की सिफारिश की जाती है, जिससे मुख्य सामग्रियों के क्रॉस-सेक्शन और घनत्व में वृद्धि होती है आइसिंग के तहत अधिभार प्रतिरोध को बढ़ाने के लिए विकर्ण ब्रेसिज़। डिज़ाइन वाली हवा की गति >35 मीटर/सेकेंड वाले क्षेत्रों में, जैसे तेज़ हवा और तूफ़ान वाले क्षेत्रों, जाली संरचनाओं और टेपर को हवा के भार को कम करने और हवा को बढ़ाने के लिए अनुकूलित किया गया है स्थिरता.

शहरी/पार्क परिदृश्य: सीमित भूमि और उच्च परिदृश्य आवश्यकताओं वाले क्षेत्रों के लिए, संकीर्ण-आधार गैल्वेनाइज्ड स्टील ट्यूब जाली टावरों की सिफारिश की जाती है। क्रॉस-सेक्शन अनुकूलित हैं, फाउंडेशन फ़ुटप्रिंट ≤2.5㎡, उपस्थिति सरल है, और गैल्वनीकरण परत एक समान और सौंदर्यपूर्ण रूप से सुखदायक है। शहरी के लिए उपयुक्त उच्च-वोल्टेज रिंग नेटवर्क और औद्योगिक पार्क ट्रांसमिशन लाइनें, गहन भूमि उपयोग और परिदृश्य को पूरा करती हैं आवश्यकताएँ.
